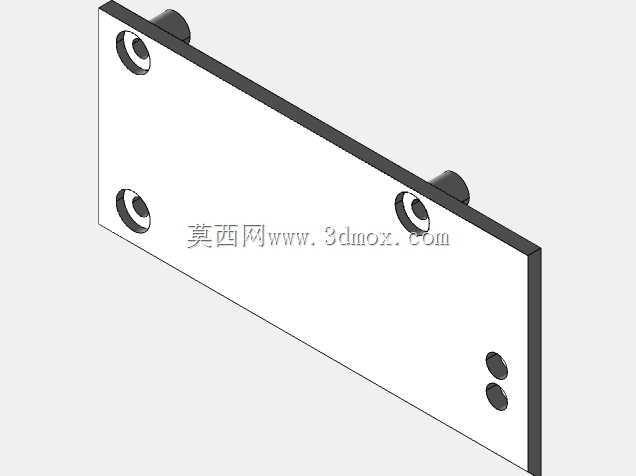

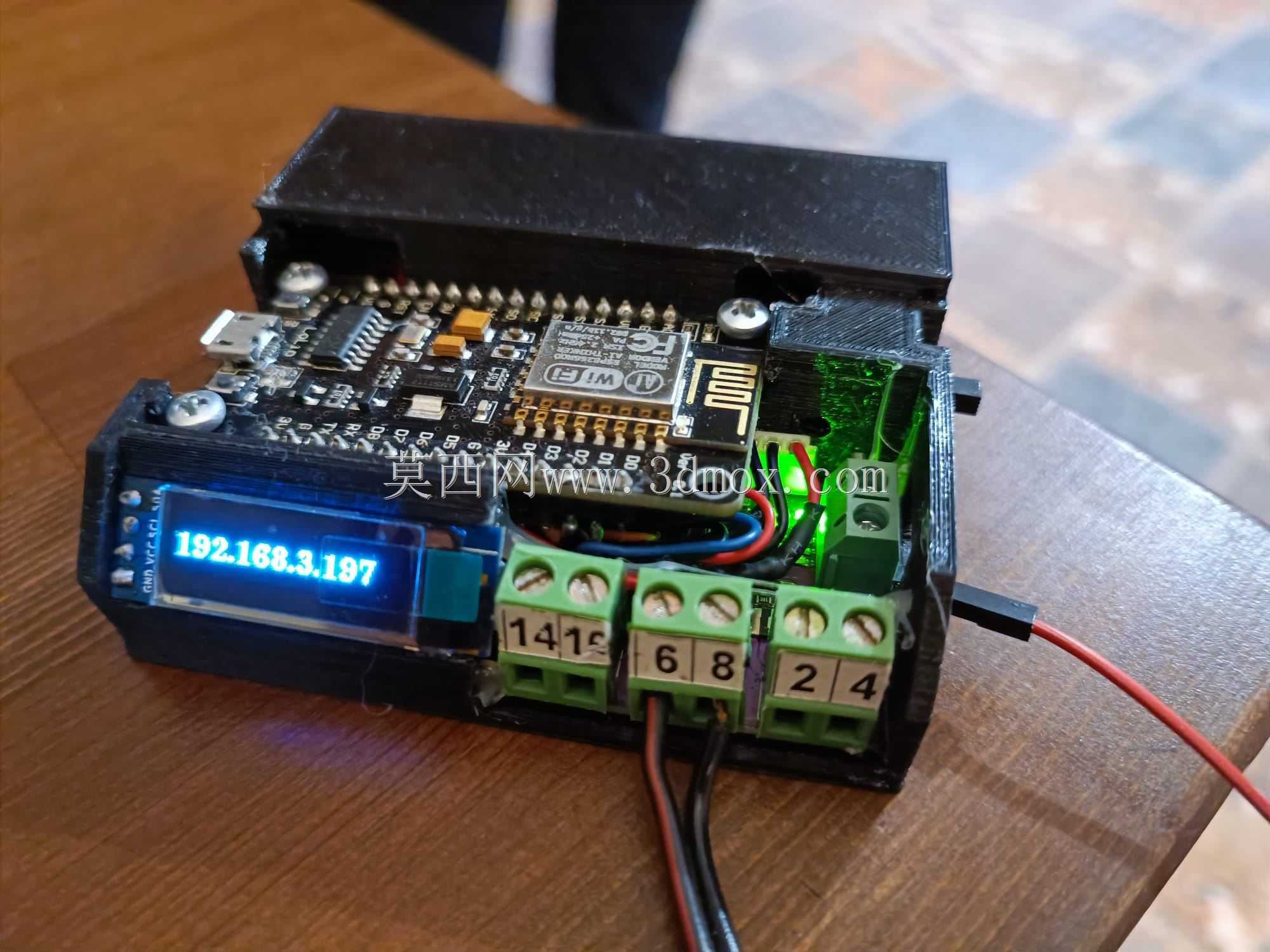

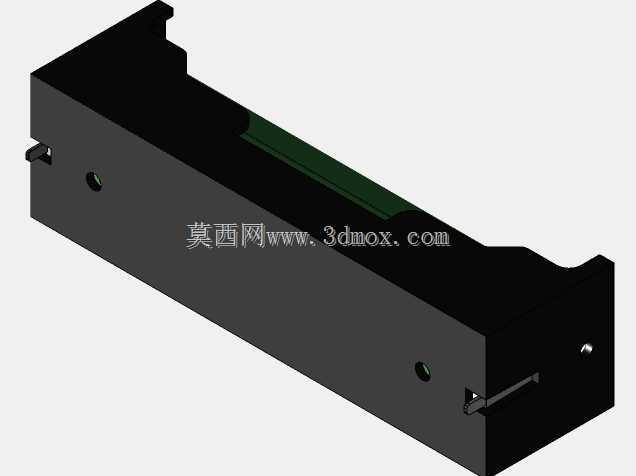

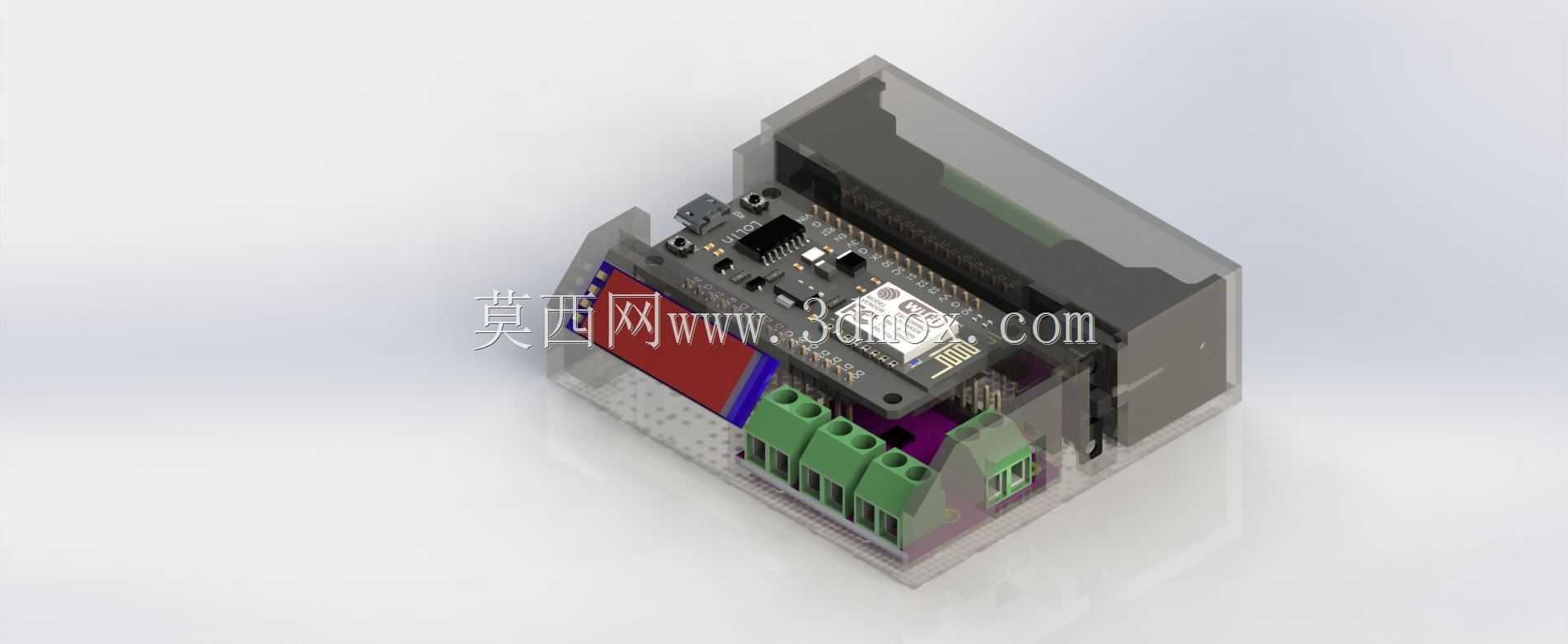

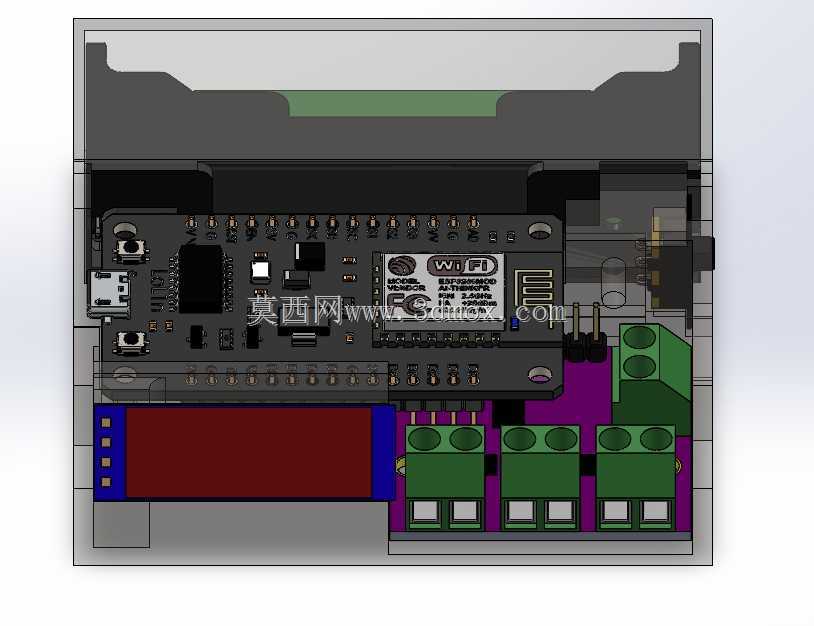

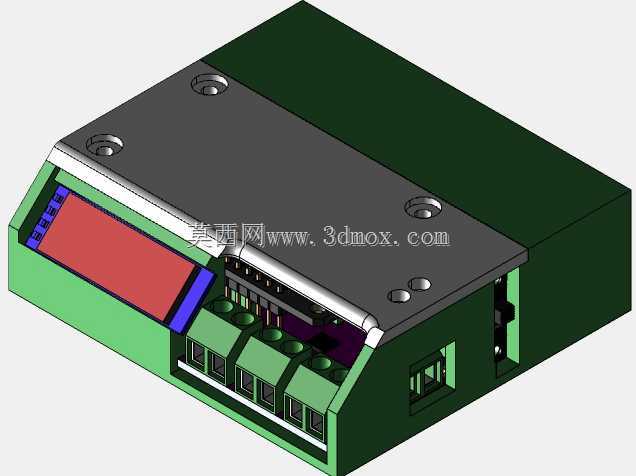

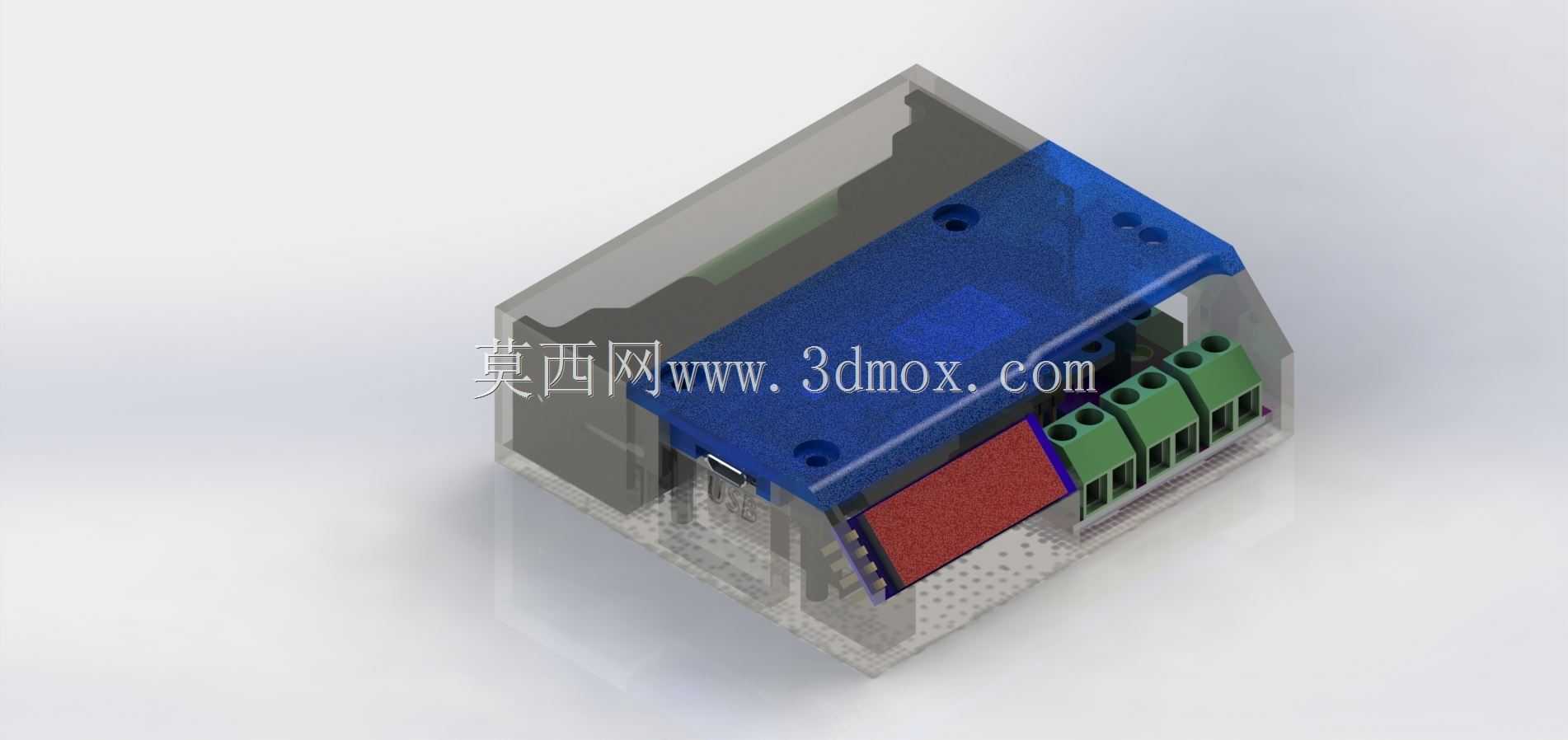

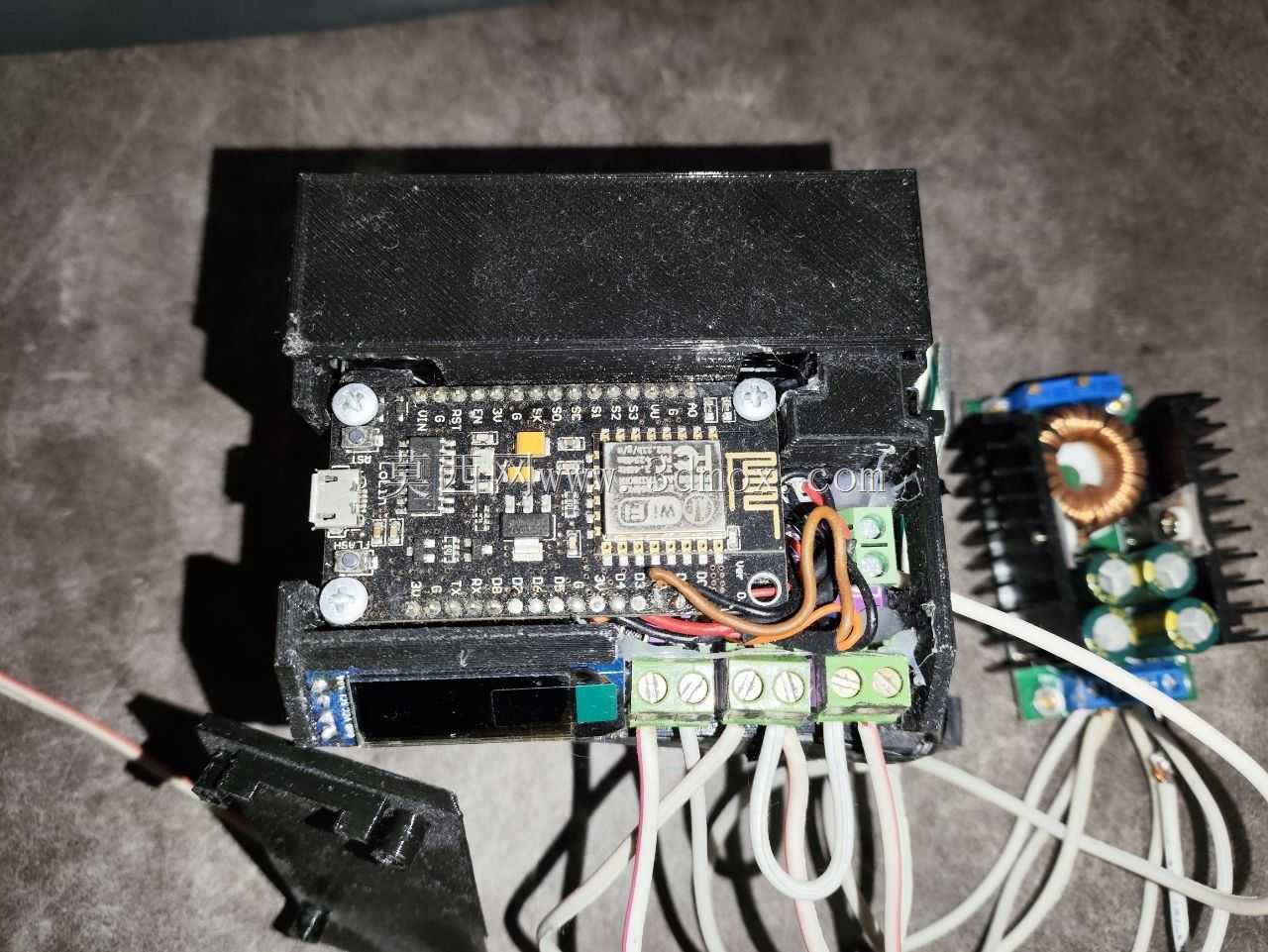

在小型分布式用电监测、桌面实验设备功耗排查、嵌入式项目供电状态跟踪这类场景里,传统手持功率计往往存在布线受限、数据无法远程留存、多节点同步监测成本高的问题,这款集成了无线传输能力的功率检测装置,正是针对这类零散用电点位的监测需求设计的。从结构布局来看,装置整体采用分层堆叠的安装思路,核心控制与传感部分集成在同一块PCB载板上,外层通过3D打印的壳体完成封装,正面预留OLED显示屏的嵌装窗口,屏幕下方排布接线端子排,端子旁直接丝印对应接线位的编号,现场接线时无需额外对照说明书就能快速完成进线、出线的对应连接,避免错接导致的采样失效。

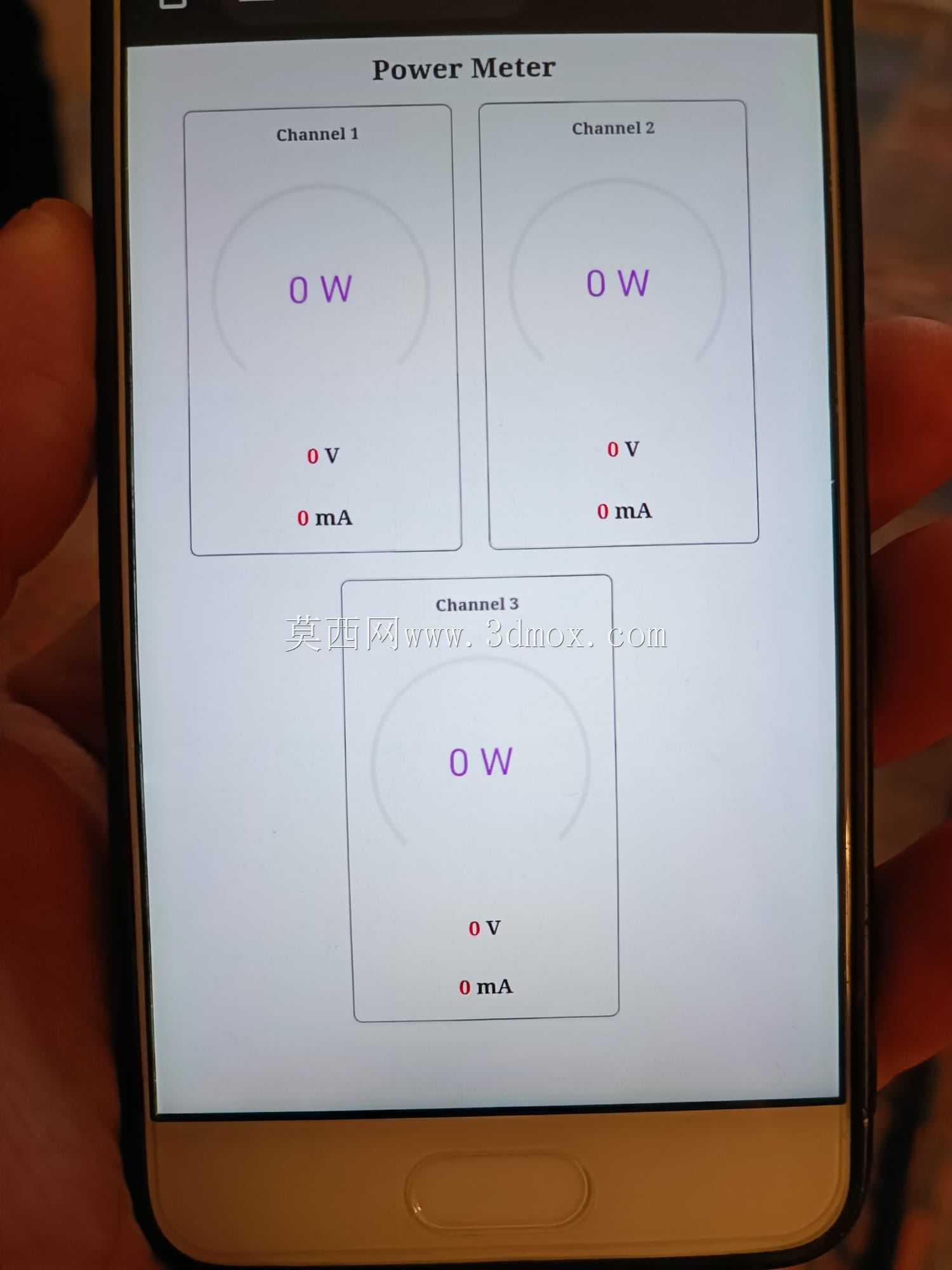

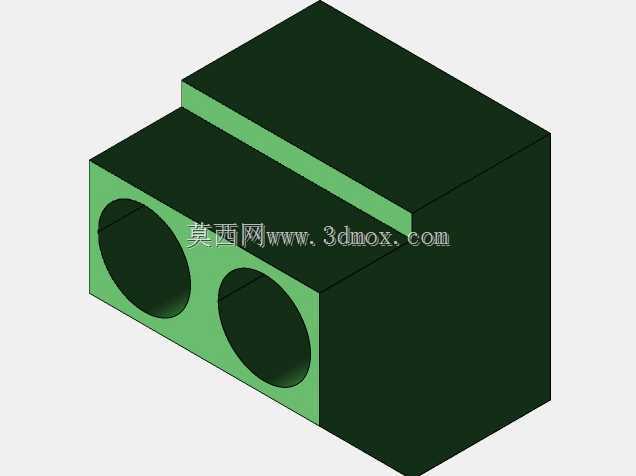

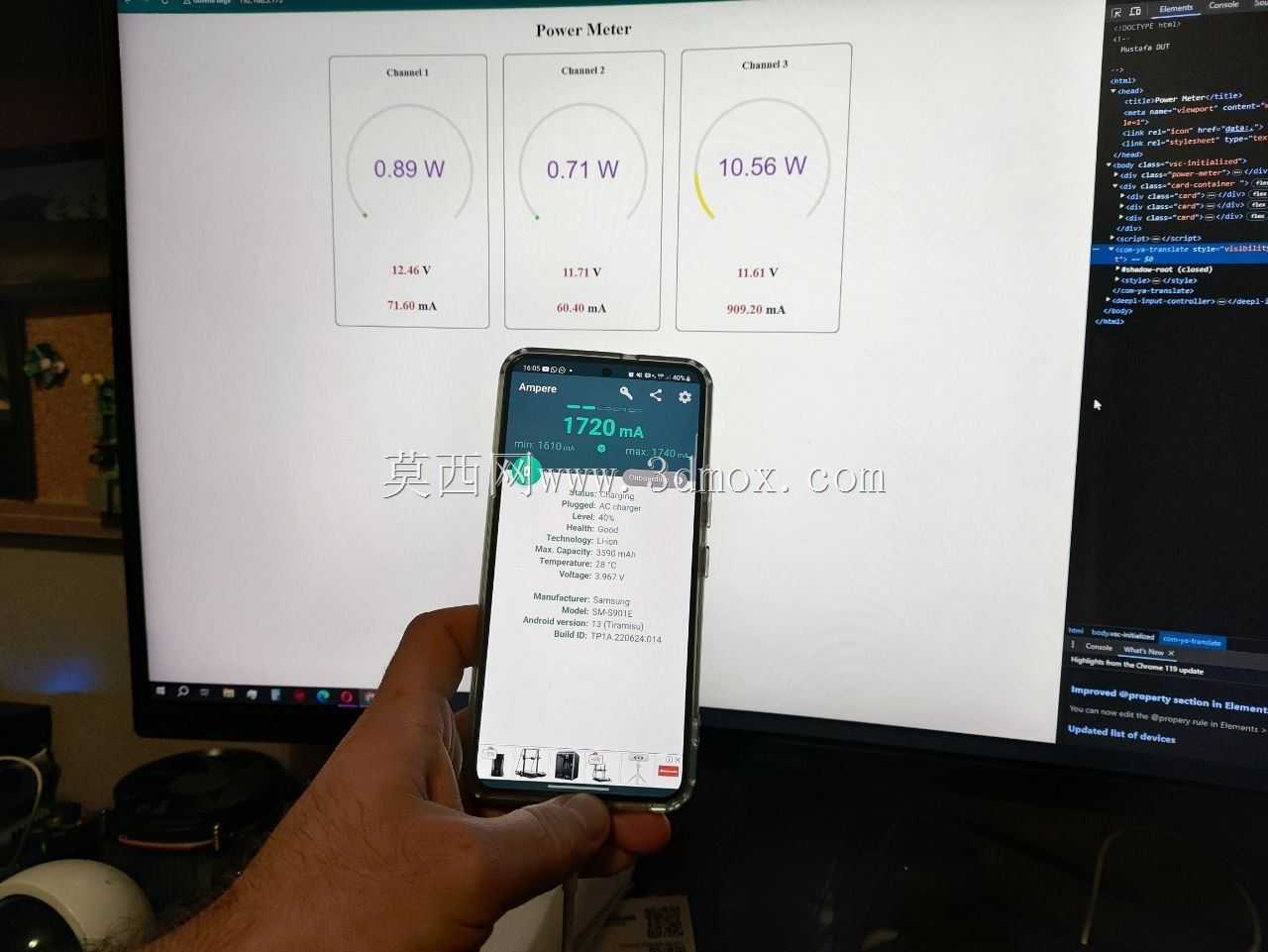

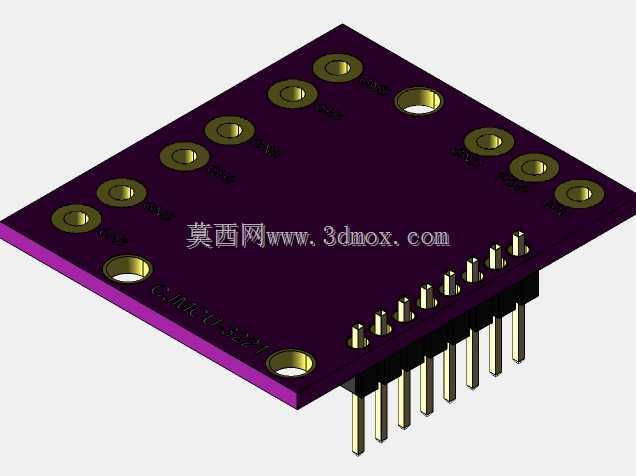

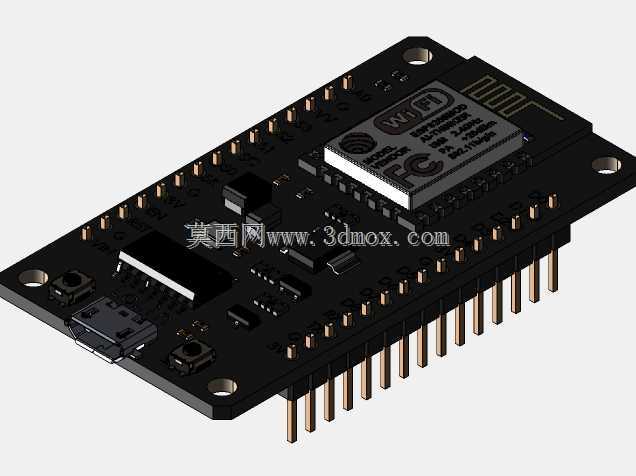

接线端子采用间距5.08mm的螺钉式接线座,单孔可容纳最大2.5平方毫米的多股铜芯线,能够承载最高10A的持续通流,完全覆盖桌面级实验设备、小型嵌入式终端、低压直流供电回路的电流承载需求,端子与内部采样电路之间通过短距飞线连接,减少长走线带来的采样干扰,电流采样回路采用差分走线布局,尽可能降低共模干扰对测量精度的影响。装置的核心采样单元选用INA3221传感芯片,可同时完成回路电流、母线电压的实时采集,内置的ADC采样通道能够实现12位分辨率的测量输出,电流采样精度控制在1%以内,电压采样误差不超过0.5%,采集到的原始数据直接传输给板载的Lolin NodeMCU ESP8266模块,模块内置的WiFi功能可直接接入现场局域网,无需额外加装通讯模块就能将实时电流、电压、计算得出的功率数据推送到局域网内的Web服务端,用户通过手机、平板、PC等接入同一局域网的设备就能直接查看实时数据,无需在监测点位旁值守读数。

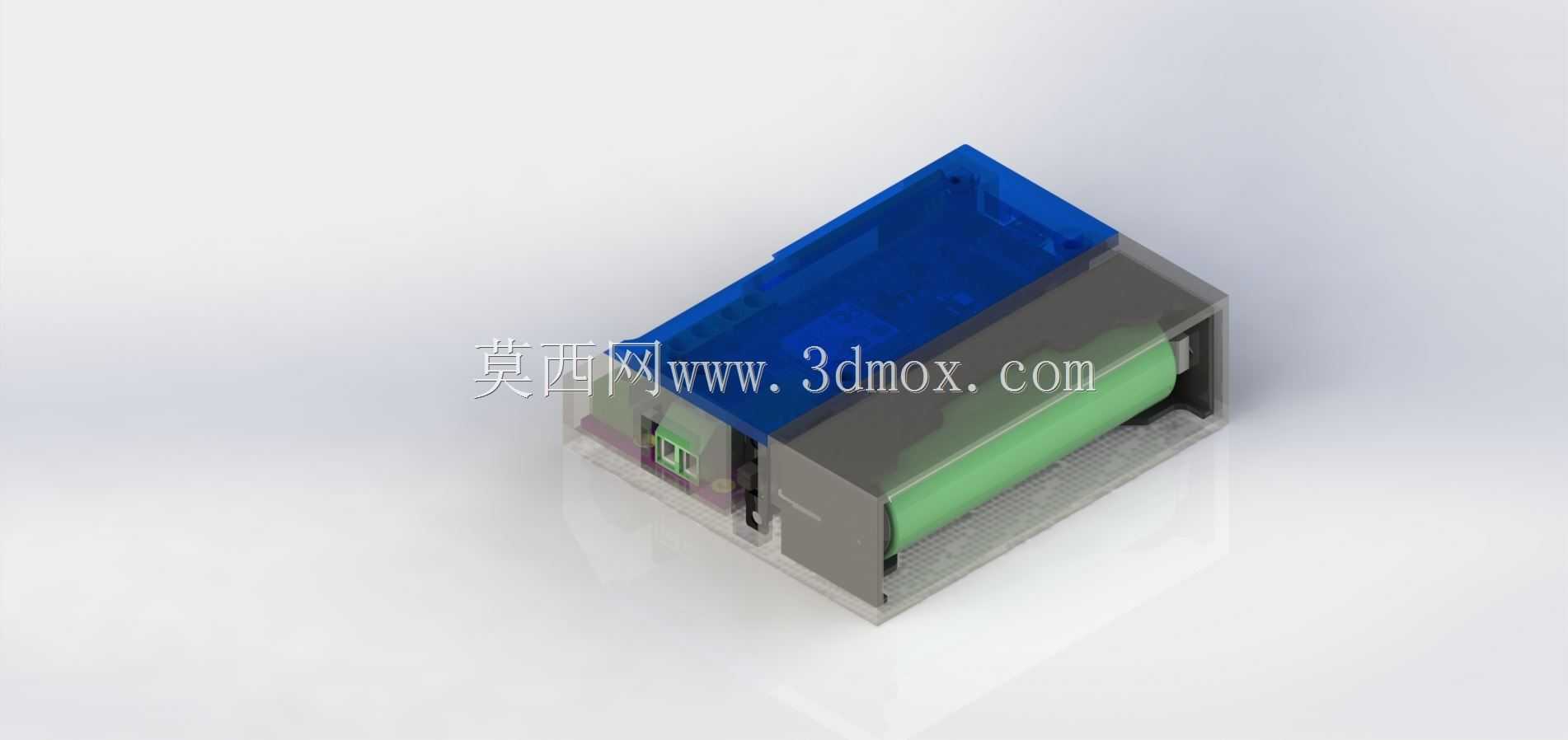

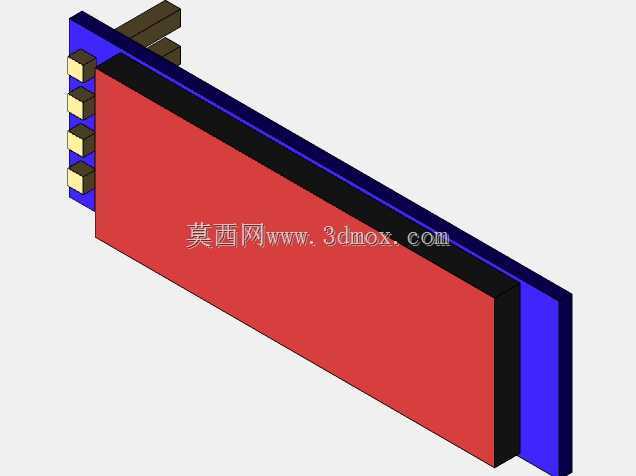

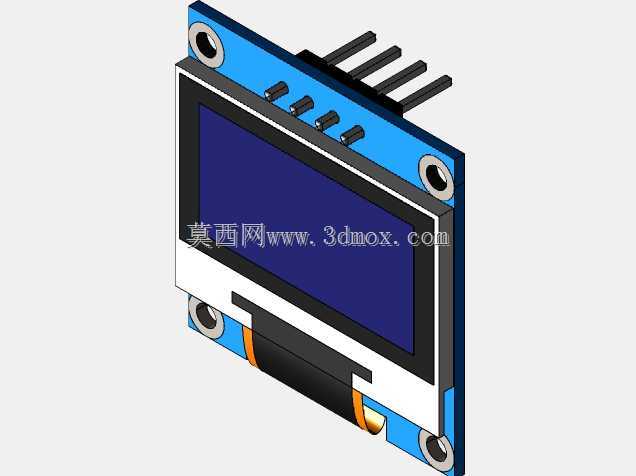

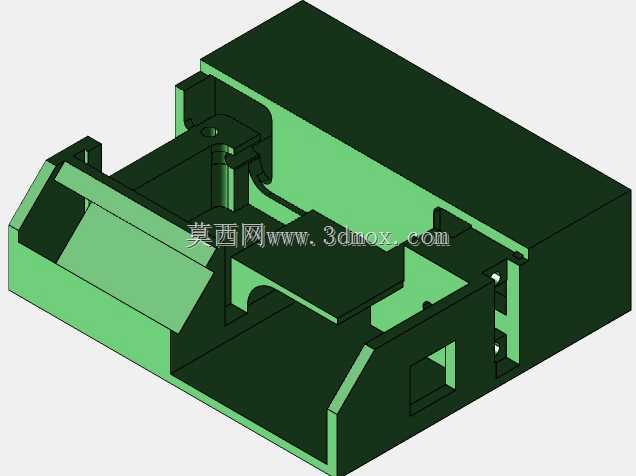

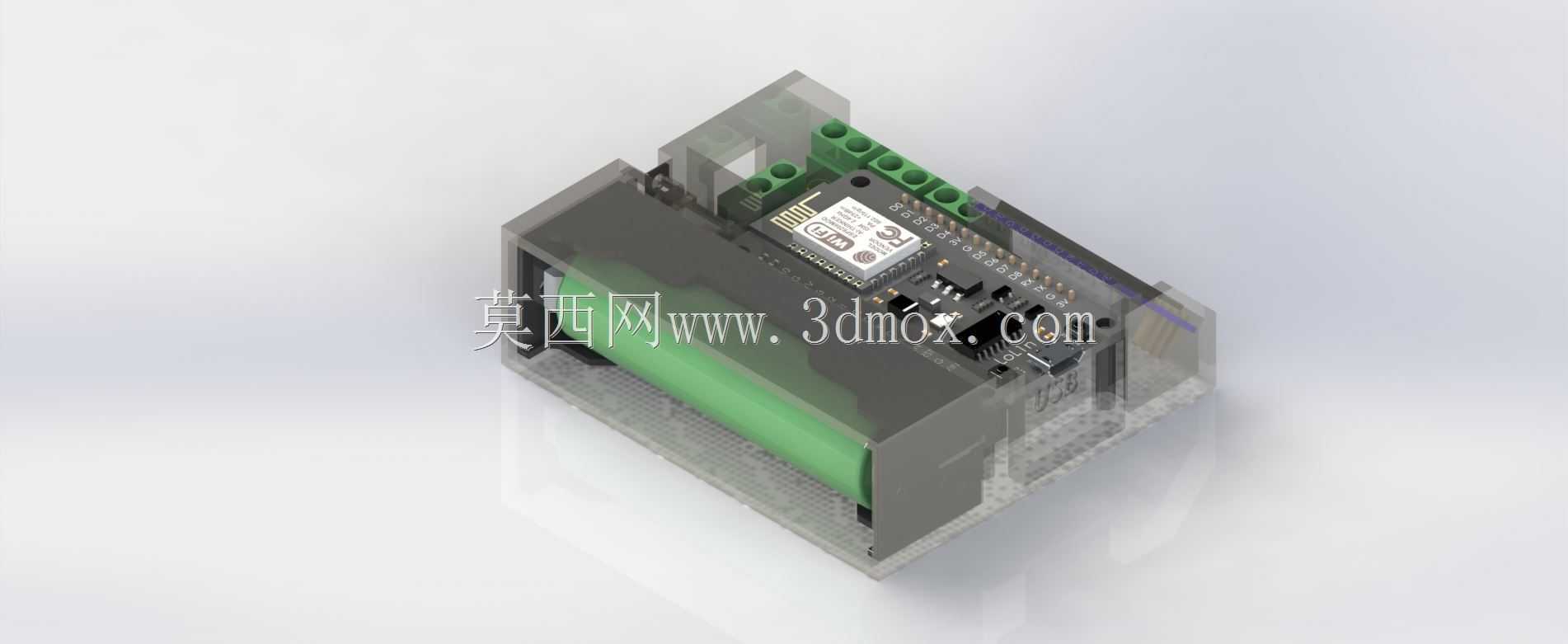

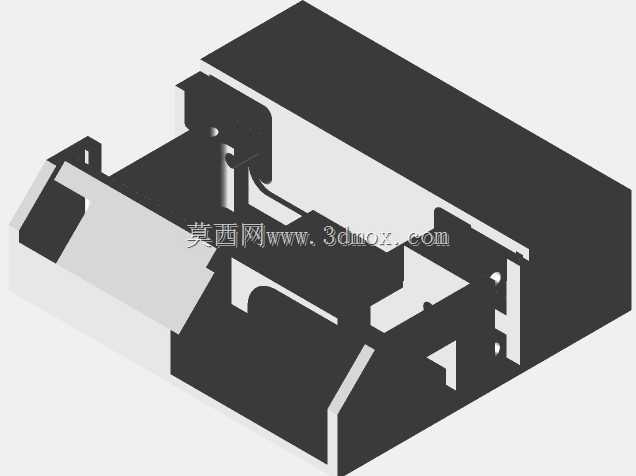

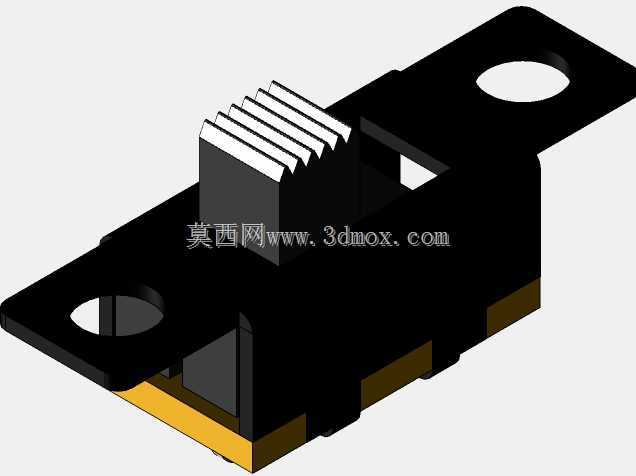

壳体设计上充分考虑了桌面放置与导轨安装的兼容性,底部预留标准35mmDIN导轨的卡扣安装位,也可以通过壳体四角的M3螺丝孔完成壁挂固定,侧面预留USB供电接口与外接供电的切换焊点,既可以通过USB口直接取电完成调试,也可以接入被测回路的辅助电源实现长期自供电运行,减少额外布线的工作量。屏幕采用0.96寸I2C接口OLED屏,默认显示当前设备的局域网IP地址与实时功率数值,方便调试阶段快速确认设备联网状态,壳体上的接线端子区域做了内凹设计,螺钉锁紧操作时不会被壳体边缘遮挡,接线完成后导线从壳体下方的出线槽引出,不会出现导线弯折应力直接作用在端子焊点上的情况,提升长期使用的连接可靠性。
从电路布局的细节来看,ESP8226模块与采样芯片之间做了局部的铺地隔离,减少WiFi射频信号对模拟采样回路的干扰,电源输入端预留了滤波电容焊位,可根据现场供电的纹波情况加装对应容值的滤波元件,进一步提升采样稳定性。装置整体的外形尺寸控制在80mm50mm35mm范围内,不会占用过多的柜内安装空间,在小型配电箱、实验台桌面、嵌入式设备机柜内部都能找到合适的安装位置,相比传统的导轨式电力监测仪表,这款装置的体积缩小近60%,同时省去了额外的通讯布线成本,非常适合零散分布的低压用电点位的功耗监测、故障排查、能耗统计类应用场景。
