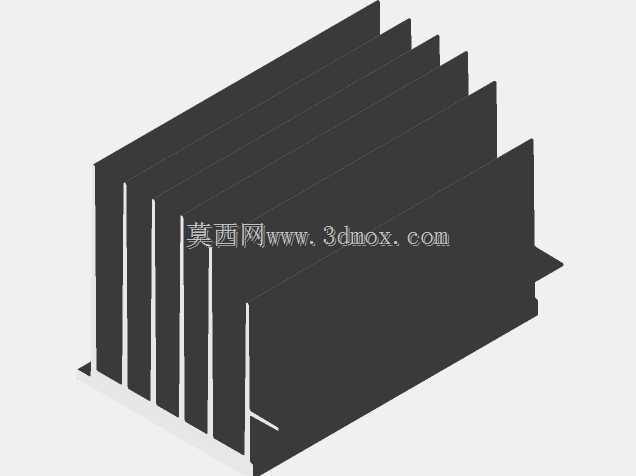

在中小功率电源、工控板卡、小型通讯模块的散热结构选型里,挤压铝型材外壳一直是兼顾成本、散热效率与加工便利性的主流方案,这套不同规格的铝挤散热外壳,覆盖了从几瓦到上百瓦功率等级的板载设备安装需求,不需要额外加装独立散热片,壳体本身就承担了散热、防护、电磁屏蔽三重作用。做这类铝挤外壳的结构设计时,首先要平衡的是鳍片密度、壳体壁厚和安装空间的关系——鳍片过密会导致挤压成型时模具损耗加快,后期阳极氧化过程中容易出现积液色差,同时自然对流场景下过密的鳍片间隙会形成空气滞止层,反而降低散热效率;鳍片间距过宽则会浪费有效散热面积,达不到功率器件的温升控制要求。

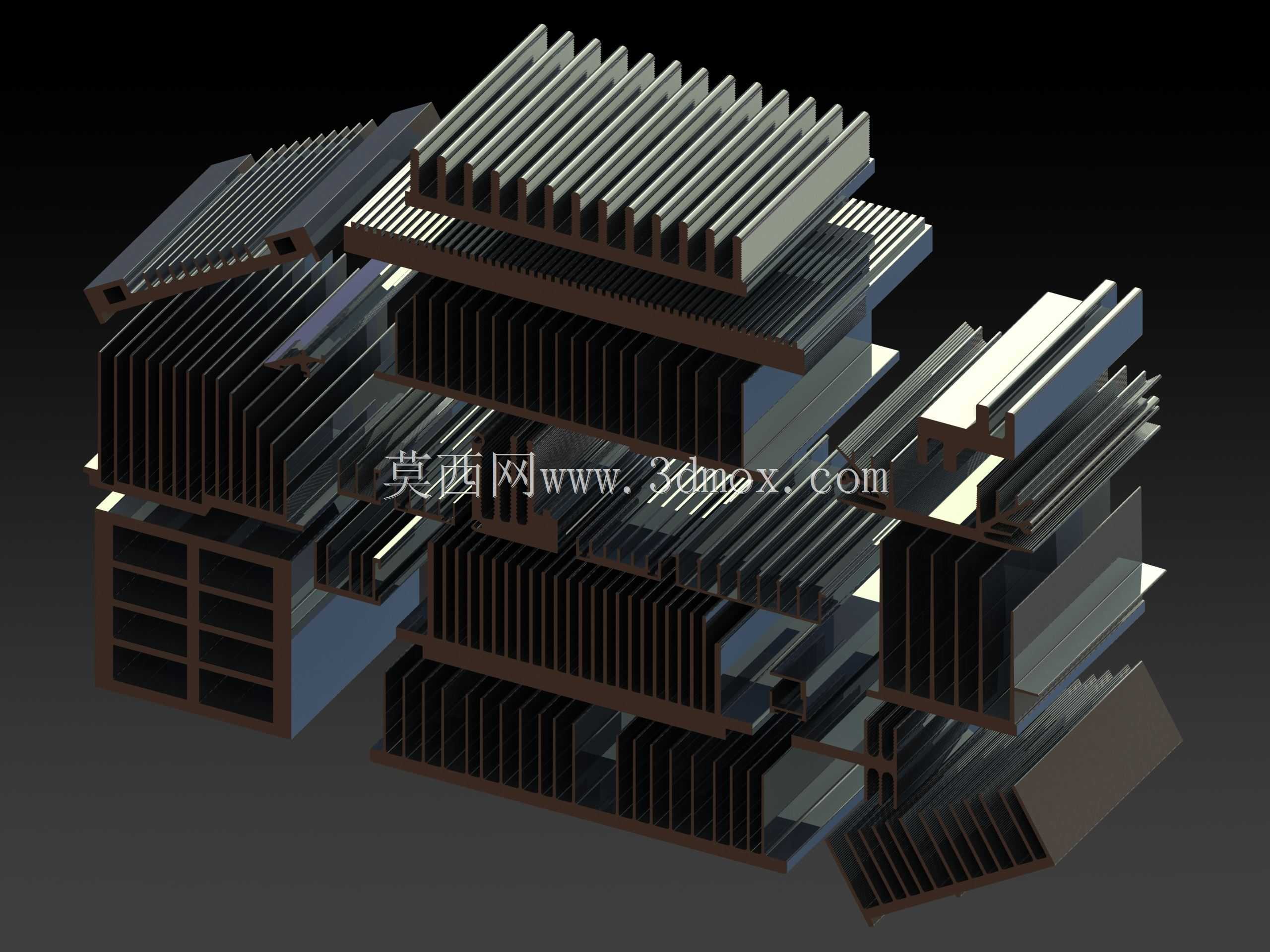

这套套件里的不同型号,分别对应了不同的安装边界:小尺寸型号适配PCB宽度在50mm以内的小型电源模块,鳍片高度控制在15mm以内,适合安装在空间紧凑的机箱内部夹层,鳍片方向顺着机箱内部风道走向,不需要额外增加导流结构就能带走器件热量;中等尺寸型号适配100-150mm宽度的工控电源板,壳体两侧预留了标准的PCB安装卡槽,板上的功率管、整流桥等发热器件可以直接通过导热硅胶垫贴合在壳体内壁的凸台上,热量直接传导到外侧鳍片散出,省去了单独固定散热片的螺丝工序,装配效率能提升近40%;大尺寸型号则预留了风扇安装位,支持强制风冷场景下的高功率电源使用,鳍片根部做了加厚处理,避免长时间热循环后出现鳍片变形,同时壳体两端的端盖安装槽做了通用化设计,同宽度的不同长度壳体可以共用同款端盖,减少了配件的SKU数量,方便批量生产时的物料管理。
从安装适配性来看,所有型号的壳体外侧都预留了标准的安装固定孔位,孔位间距符合常规电子设备的安装尺寸规范,可以直接固定在设备机箱的安装梁上,也可以通过配套的安装支架实现壁挂、导轨安装等多种固定方式。壳体的内壁公差控制在±0.1mm以内,PCB插入后不会出现晃动感,同时卡槽边缘做了倒角处理,装配时不会刮伤PCB表面的阻焊层。针对电磁屏蔽需求,壳体的铝挤材质本身就具备良好的电磁屏蔽效果,搭配两端的金属端盖,可以形成完整的屏蔽腔体,减少内部电源电路对外的电磁辐射,同时也能隔绝外部电磁干扰对电源控制电路的影响,满足工业场景下的EMC测试要求。在实际的工程应用里,这类铝挤散热外壳常被用在小型开关电源、通讯模块供电单元、工控信号转换模块、小型变压器组件等产品上,相比采用塑料外壳加单独散热片的方案,一体化铝挤外壳的零件数量更少,装配工序更简单,整体散热路径更短——发热器件的热量不需要经过多层介质传导,直接通过壳体接触层传到鳍片,热阻更低,长期工作时的器件温升能比塑料外壳方案低10-15℃,有效提升功率器件的工作寿命。
设计这类外壳的时候,还要考虑挤压工艺的成型限制:所有的截面结构都要符合铝挤成型的拔模角度要求,鳍片的高厚比控制在合理范围内,避免挤压时出现鳍片弯折、填充不满的缺陷;壳体的拐角处都做了圆角过渡,既减少挤压模具的应力集中点,提升模具使用寿命,也能避免装配和使用过程中尖锐边角划伤操作人员。另外,不同功率等级的壳体,其底板厚度也做了对应调整:小功率型号底板厚度2mm,足够满足小电流器件的散热和结构强度要求;大功率型号底板厚度做到4mm,既可以保证热量在底板平面上的均匀扩散,也能在安装较重的功率器件时不会出现底板变形,保证发热器件和壳体的贴合紧密性,避免因为接触间隙导致热阻上升。这套外壳套件的多型号配置,也方便结构工程师在做产品系列化开发时,直接选用对应尺寸的壳体,不需要重新开模,大幅缩短产品的开发周期,从方案选型到样机试装的时间可以压缩到一周以内,非常适合中小批量的工业电子产品开发场景。
