小型照明灯具安装固定结构设计

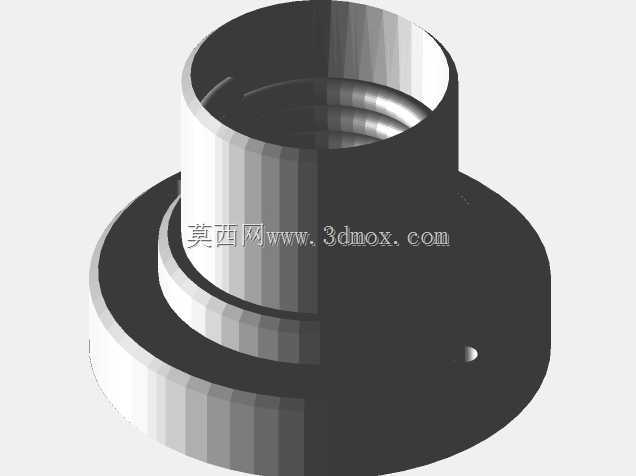

　　在民用照明、小型设备局部照明的配套安装场景里，这类灯具固定结构的适配性直接决定了后期使用的稳定性与维护便捷度。不同于大型工业照明的重型支架设计，小型桌面或嵌入式灯具的固定结构需要兼顾安装空间限制、灯体角度微调需求以及与供电端的适配衔接，很多现场安装出现的灯体松动、接线拉扯断裂问题，本质都是前期固定结构的设计边界没有考虑周全。从结构本身来看，该固定件采用上下两段式的轮廓设计，上部窄段用于对接灯体的旋转连接位，预留的环形接触面可以保证灯体在俯仰角度调整时不会出现径向窜动，下部宽段则作为安装贴合面，增大与安装基面的接触面积，避免单点固定带来的应力集中问题。

　　设计时首先要明确安装边界：下部安装面的轮廓尺寸需要匹配常规桌面开孔、墙面预埋底盒的通用尺寸，不能出现固定件底座大于常规安装位导致无法嵌入的问题，同时上部对接段的外径要和常见小型灯具的连接套筒内径保持公差配合，过盈量控制在0.1mm以内，既保证插接后的紧固度，又不会因为过盈量太大导致装配时出现塑料件开裂的情况。实际使用中，这类固定结构不仅要承担灯体的静态承重，还要考虑用户调整灯头角度时带来的侧向扭矩，因此在上下段的过渡位置做了圆弧过渡处理，避免直角连接处出现应力集中断裂的风险，同时内部预留的穿线孔直径要足够容纳电源线与接地导线，孔口做倒圆角处理，防止穿线时割破导线绝缘层造成短路隐患。

　　很多新手设计师在做这类结构时，容易只关注外形的流畅度，忽略安装时的操作空间：固定件底座上的螺丝孔位需要和安装基面的固定点位对齐，孔位周边要预留足够的螺丝刀操作空间，不能出现螺丝拧到一半被结构侧壁挡住的情况。另外考虑到和供电端的适配，固定件内部预留了小型电源模块的安装位，可以直接将变压模块集成在固定座内部，不需要额外在灯杆里走线，既减少了导线的拉扯风险，也让整体外观更简洁。从应用场景延伸来看，这类固定结构不仅可以用于桌面学习台灯，还可以适配设备操作面板的局部工作灯、展柜内的定向照明灯，只需要调整上部对接段的连接尺寸，就能匹配不同功率、不同外形的小型灯头。设计过程中还要考虑不同安装基面的适配性：如果是木质桌面安装，底座可以直接用自攻螺丝固定；如果是金属设备面板安装，底座上预留的孔位可以适配M4的机牙螺丝，不需要额外重新打孔。结构的材质选择上，接触安装面的部分采用阻燃ABS材质，既保证足够的结构强度，又能在内部电源模块出现异常升温时起到阻燃防护作用，上部对接段采用稍微带一点韧性的POM材质，在频繁调整灯头角度时不会因为反复受力出现断裂。很多现场反馈的灯具使用故障，有近四成是固定结构的设计缺陷导致的，比如穿线孔边缘锋利割破导线、固定孔位不对中导致安装后灯体倾斜、过渡位置应力集中导致使用几个月后出现断裂，这些细节在三维建模阶段都需要逐一核对：通过截面分析检查壁厚的均匀性，避免出现缩痕影响结构强度；通过装配干涉检查确认螺丝安装、导线穿设的路径没有阻碍；通过模拟受力分析验证调整灯头角度时结构的形变是否在允许范围内。另外固定件底部的贴合面要做浅纹路处理，增大和安装基面之间的摩擦力，即使螺丝出现轻微松动，灯体也不会轻易出现转动偏移。

　　对于需要经常调整照射角度的使用场景，上部对接段的内壁可以增加一圈浅凸点，和灯头连接位的凹槽配合，调整角度时可以提供清晰的档位感，用户不需要额外用力就能把灯头固定在需要的角度，不会出现调好角度后灯头自行下垂的问题。整个结构的外形没有多余的装饰凸起，所有外表面都做了圆角处理，既避免安装时划伤操作人员，也方便后期清洁时擦拭积灰。在和电源变压器的配合上，固定座内部的腔体尺寸刚好可以容纳小型低压供电的变压模块，进线孔和出线孔的位置错开，避免高压进线和低压出线出现交叉干扰，同时腔体内部预留了模块固定的卡扣位，不需要打螺丝就能把变压模块固定在腔体内，提升装配效率。
