双口USB QC3.0快充电源模块结构设计

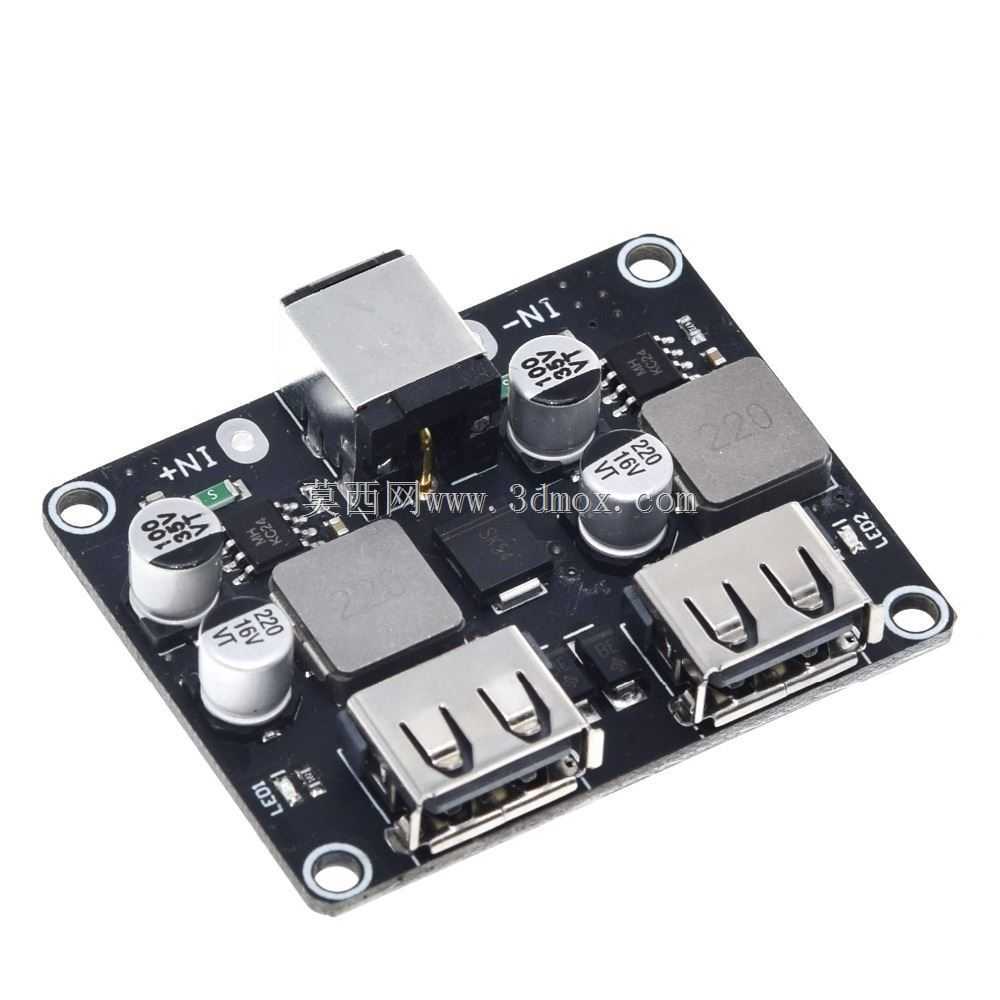

　　在小型消费电子供电配套、桌面嵌入式充电改造、DIY便携供电装置这类场景里，这类双口QC快充模块的使用频率一直很高，很多结构工程师在做小型设备集成供电的时候，都会优先参考这类成熟模块的实体尺寸做安装位预留，避免后期打样出现装配干涉。从实际功能来看，这个模块支持QC3.0快充协议输出，两个USB-A接口可以同时为外接设备提供直流供电，板载的元件布局完全按照开关电源的工作逻辑排布：输入端的高压电解电容靠近电源进线位置布置，能第一时间滤除输入侧的纹波干扰；两颗标识220的功率电感布置在板身中部，和周边的整流、稳压芯片保持合理的爬电距离，避免大电流工作时的电磁干扰影响输出稳定性；输出端的滤波电容紧邻USB接口布置，尽可能缩短输出侧的电流路径，降低压降损耗。

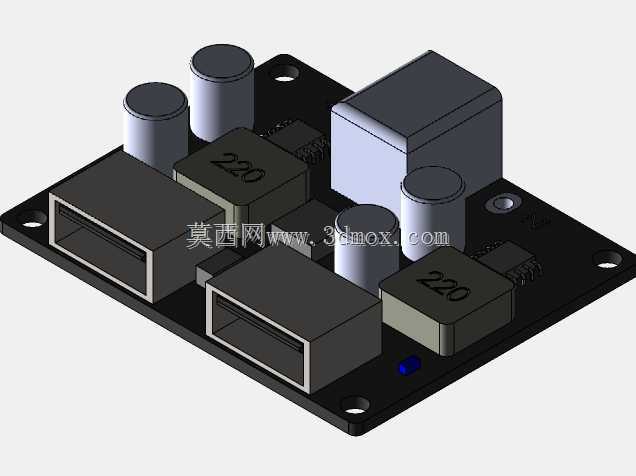

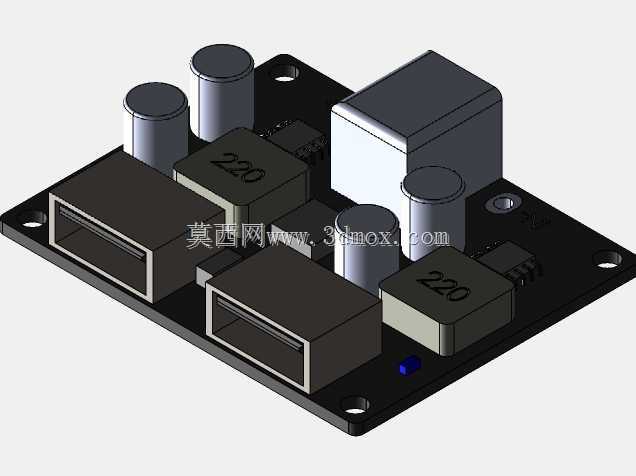

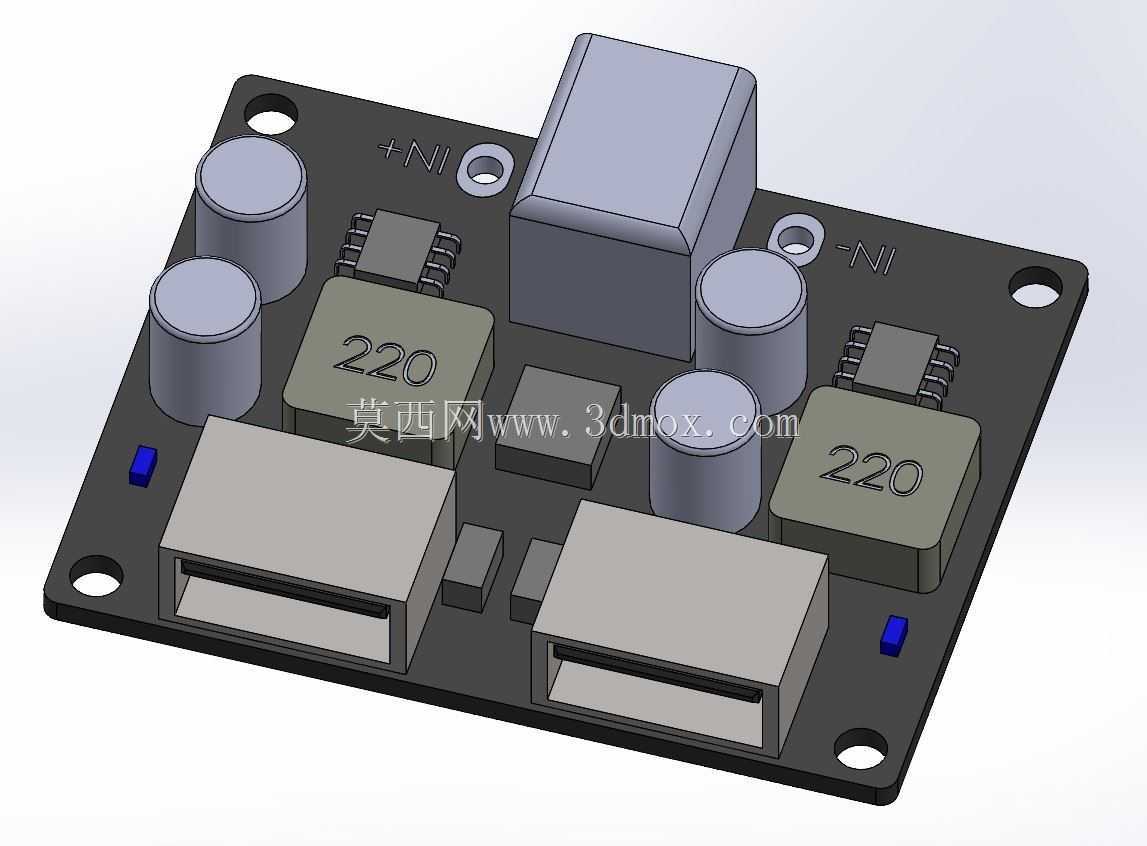

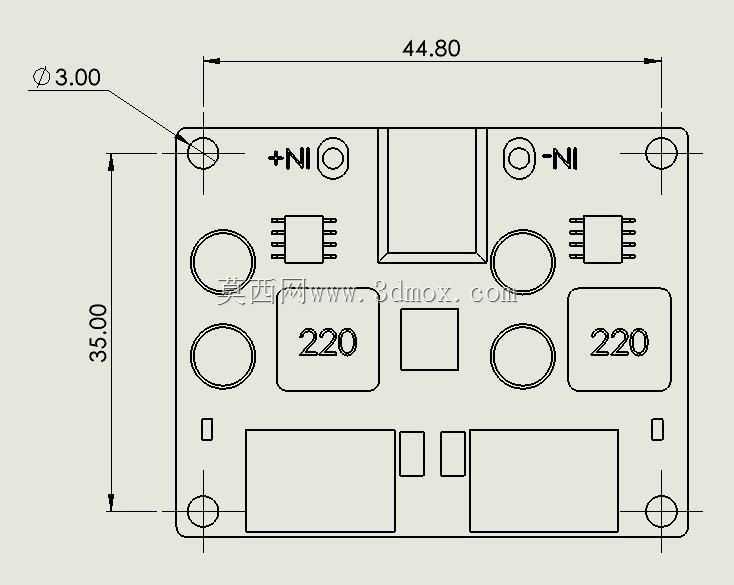

　　做这个三维建模的时候，首先要确认的是PCB板的安装边界，板身四个角预留的通孔是标准的M3螺丝安装位，孔位到板边的距离、孔中心的相对坐标都要和实物完全匹配，不然做结构固定的时候会出现孔位错位。板上所有元件的高度都要逐一实测还原：最高的是输入端的高压滤波电容和主功率变压器，这两个元件的高度决定了整个模块安装时需要预留的垂直净空，要是外壳内部空间做的太紧凑，很容易出现元件顶壳的问题；两个USB接口的伸出高度、接口内舌的位置也要精准还原，毕竟这部分是和外接USB公头直接配合的，尺寸偏差会导致插头插不到位或者插拔卡滞。板上的丝印标识比如正负极输入标记，建模的时候也做了对应还原，方便后续装配的时候快速识别接线位置，避免接反输入烧坏模块。

　　实际选型参考的时候，要注意这类模块的输入输出引脚位置，板边预留的焊盘尺寸要和常用的接线端子匹配，要是做嵌入式集成，还要考虑模块周边的散热空间，虽然这类小功率快充模块发热量不算大，但功率电感和主芯片周边还是要预留一定的空气对流空间，避免长时间满负载工作时热量堆积。从结构设计的角度来说，这类模块化的电源组件最需要注意的就是安装干涉问题，很多新手工程师在做外壳设计的时候，只关注PCB板的长宽尺寸，忽略了板上元件的高度差，比如主变压器的高度比周边电容高出近三分之一，要是按照电容高度留净空，装配的时候变压器就会直接顶到外壳内壁。

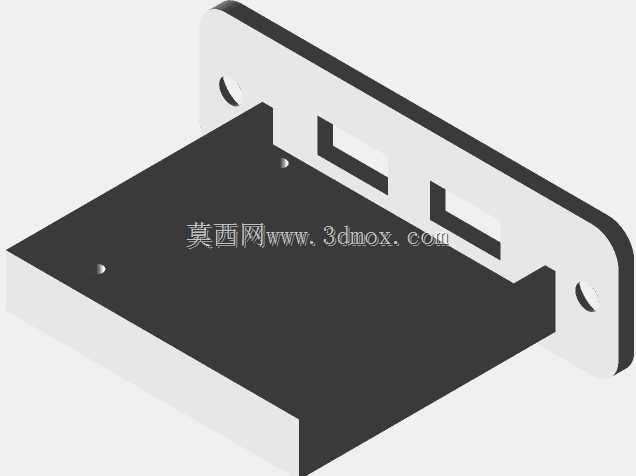

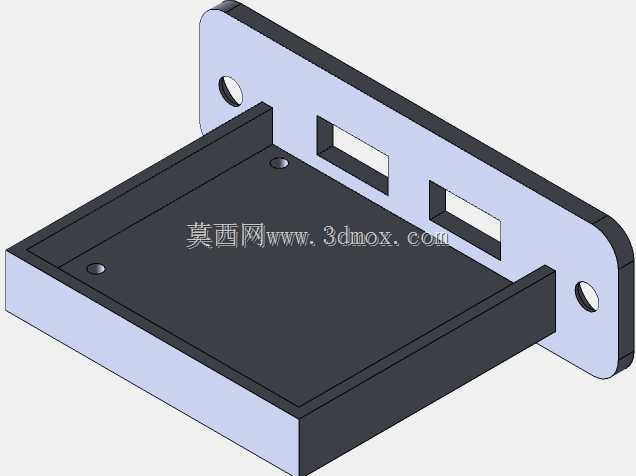

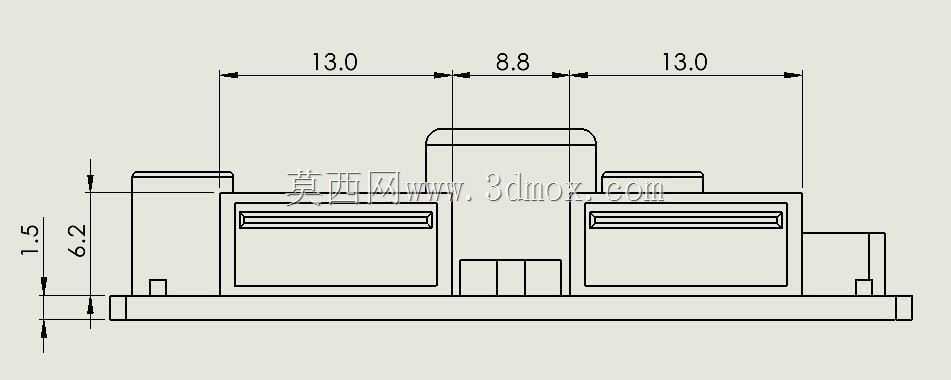

　　还有板边的两个蓝色LED指示灯，位置在板身前后两侧的边缘，做外壳开孔的时候要对准这两个灯的位置，开孔直径不能太大也不能太小，刚好让灯光透出来就行，太大容易进灰，太小会看不到指示灯状态。另外两个USB接口的开口位置公差要控制在0.2mm以内，不然公头插入的时候会被外壳边缘挡住，没法完全插到底。建模的时候所有元件的倒角、引脚的伸出长度都按照实物还原，没有做过度的简化，不管是用来做装配干涉检查，还是用来做产品爆炸图演示，都能直接使用。在做小型桌面充电站、嵌入式家具充电口、便携储能设备的USB输出模块选型时，这个三维模型可以直接导入装配体里做配合验证，不用再手动测绘每个元件的尺寸，能节省不少前期测绘的时间。板上的元件排布也符合常规开关电源的设计规范，高低压区域的分隔清晰，安规距离足够，参考这个布局做自定义电源板设计的时候，也能避开很多元件排布的常见问题，比如输入输出走线交叉、电感离信号元件太近导致干扰这类问题。
