高频12针开关电源变压器结构设计

　　在开关电源类产品的硬件开发环节，高频变压器是决定电源转换效率、纹波控制水平与安规性能的核心磁性元件，本次呈现的12针引脚结构高频变压器，主要适配中小功率反激、正激拓扑的AC-DC、DC-DC电源场景，常见于消费类电子适配器、工业控制板卡辅助电源、小型通讯设备供电模块等领域，承担电压变换、电气隔离、能量传输的核心作用。从结构设计逻辑来看，这款12针变压器采用立式插装安装形式，引脚分为两侧对称排布，每侧6根直插式金属引脚，引脚间距遵循常规PCB板载元件的通用间距规范，能够适配多数常规电源PCB的焊盘布局，在设计时充分考虑了波峰焊、回流焊的工艺适配性，引脚伸出长度预留了足够的焊锡浸润空间，同时避免引脚过长导致的焊接后余长修剪工序，也能防止引脚过短造成的虚焊风险。

　　磁路部分采用EE型铁氧体磁芯结构，磁芯中柱预留了符合功率等级要求的气隙，能够避免大电流工况下的磁饱和问题，磁芯外围通过绝缘胶带缠绕固定，同时满足初次级绕组之间的安规爬电距离要求，绕组部分采用分层绕制工艺，初级绕组、次级绕组、辅助绕组之间通过绝缘麦拉片做隔离处理，能够有效降低绕组间的分布电容，提升电源的EMC性能，减少高频工作状态下的电磁干扰外泄。外形尺寸方面，这款变压器的本体长宽高参数适配10W-30W功率等级的电源安装空间，磁芯端面到引脚底部的高度控制在常规板载元件的限高范围内，不会对电源外壳的装配造成干涉，磁芯外围的黄色绝缘包覆层不仅起到绕组固定、绝缘防护的作用，也能在批量生产过程中减少元件之间的磕碰损伤，提升生产周转过程中的良品率。

　　在实际选型应用中，这款12针的引脚定义可以灵活适配不同拓扑的接线需求，比如其中4个引脚作为初级绕组的接线端，6个引脚分配给多路次级输出绕组，剩余2个引脚可作为辅助绕组供电端，能够满足单路、多路输出的电源设计需求，无需额外调整PCB焊盘布局即可适配不同输出规格的电源方案，大幅缩短硬件开发的选型周期。从安装边界来看，这款变压器在PCB上的占位面积充分考虑了周边元件的安全距离，本体与周边电解电容、整流桥、功率MOS管等发热元件之间预留了足够的散热间隙，避免变压器工作时的温升与周边元件的温升叠加造成的过热问题，同时引脚的排布位置避开了PCB上的走线密集区域，能够减少高频磁场对周边敏感信号走线的干扰。

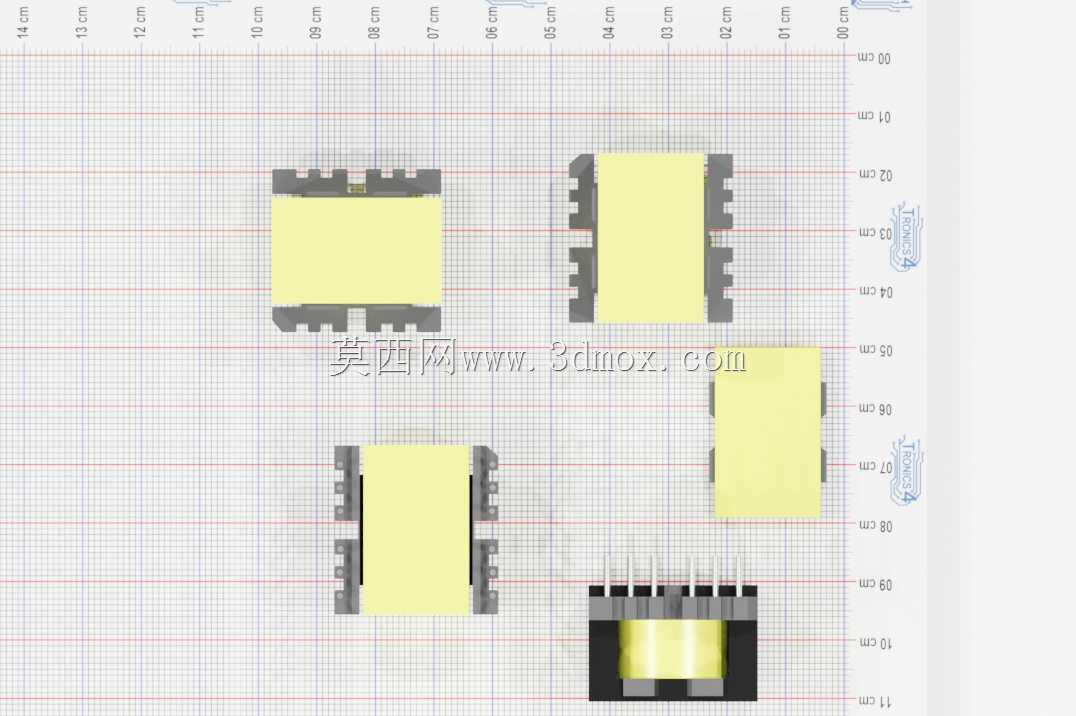

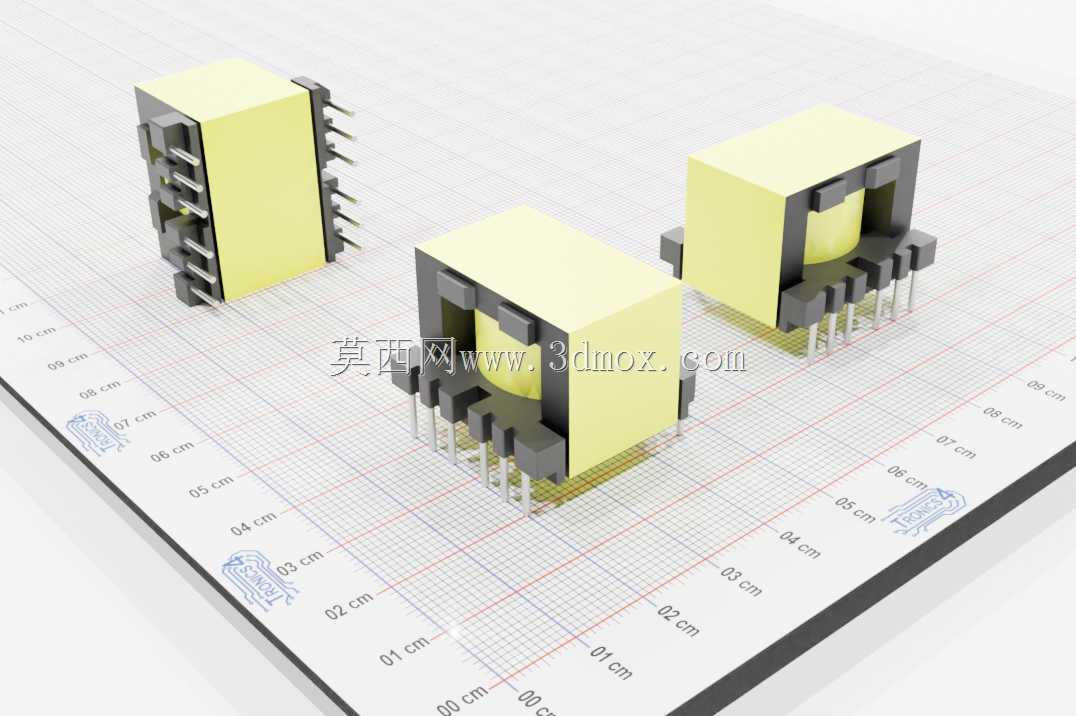

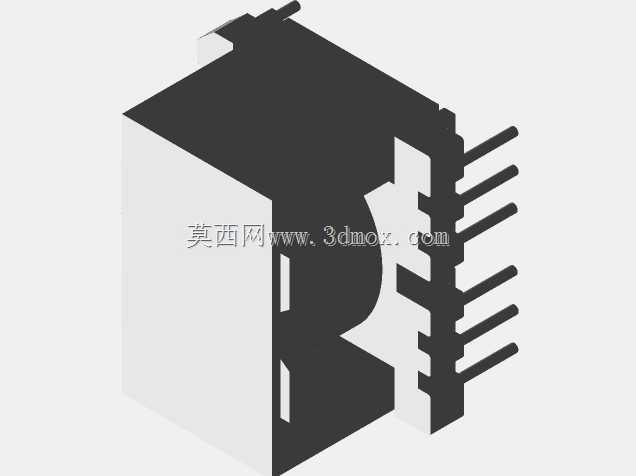

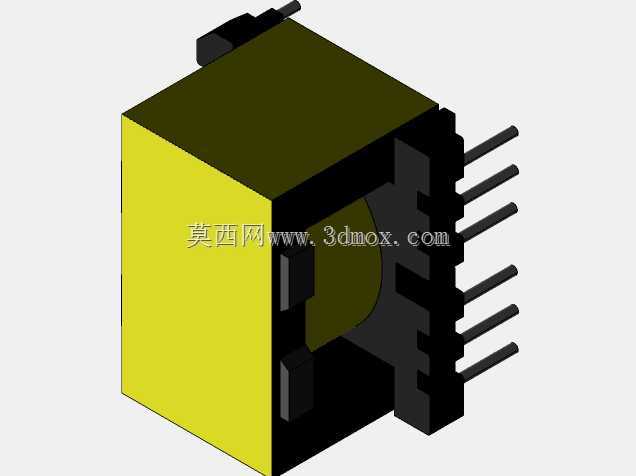

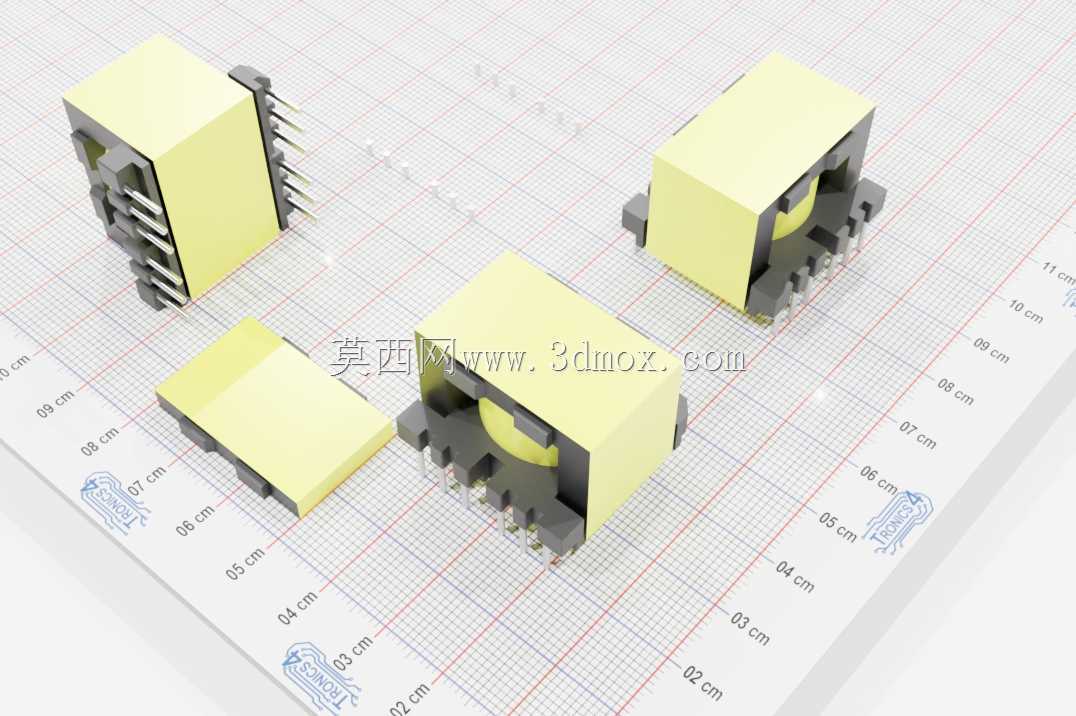

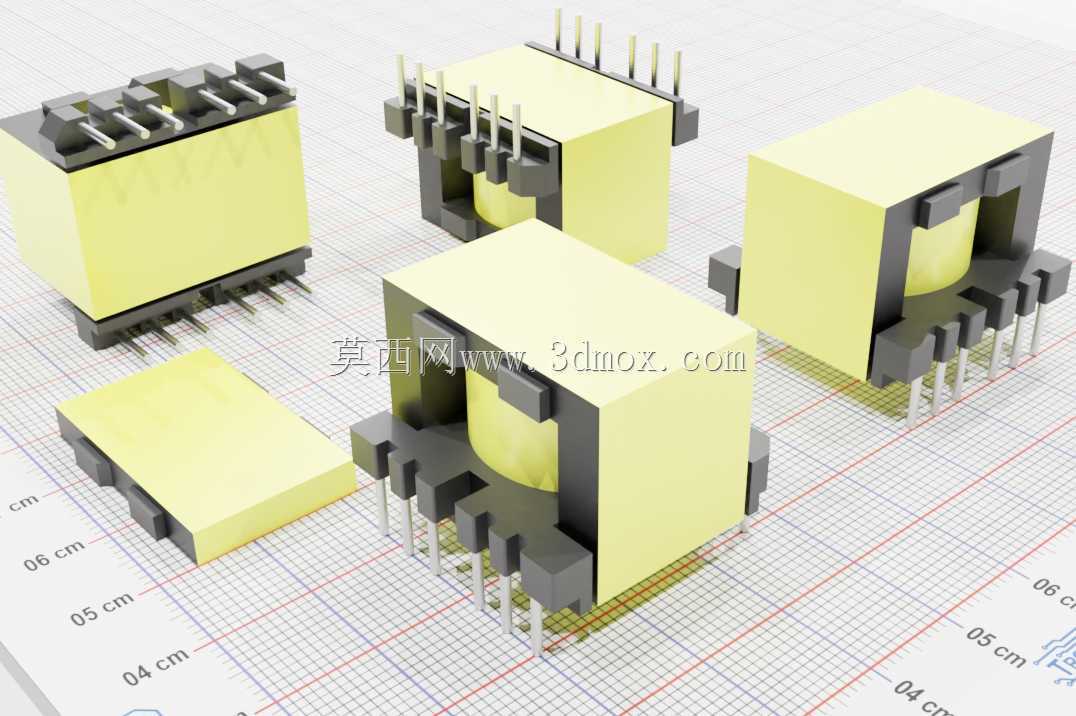

　　在结构建模过程中，这款模型完整还原了磁芯的拼接结构、引脚的插装角度、绝缘层的包覆范围，甚至还原了磁芯与骨架之间的配合公差，能够直接用于电源产品的结构堆叠验证、PCB布局干涉检查、整机装配模拟等环节，结构设计人员可以直接调用该模型进行电源腔体的空间规划，无需重新测绘元件尺寸，能够有效提升产品开发的效率，减少因元件尺寸测绘误差导致的结构装配问题。不同于常规卧式变压器的结构，立式12针的排布能够在有限的PCB宽度空间内实现更多的绕组引脚引出，适配更多路的输出需求，同时立式结构的散热面积更大，在自然对流冷却的工况下能够获得更好的散热效果，降低变压器的工作温升，提升长期工作的可靠性。骨架部分采用耐高温的工程塑料材质，能够耐受波峰焊过程中的高温冲击，不会出现高温变形导致的引脚偏移问题，骨架上的绕线槽位做了分区设计，能够在绕制生产过程中快速定位绕组的绕制区域，减少绕线工序的人工调整时间，提升批量生产的一致性。
