带USB-C接口的ESP32 2.8寸触摸显示屏

　　在桌面级FDM3D打印机的外设改造场景里，不少用户会遇到原厂配套显示屏尺寸不符、接口不兼容的问题，尤其是Bambulab系列机型，不少第三方采购的屏幕要么安装孔位对不上，要么接口版本不匹配，无法直接插装使用。这款带USB-C接口的2.8英寸触摸TFT显示屏，就是针对这类适配问题做的修正版本，核心控制单元采用ESP32方案，本质是优化后的CYD类型IPS液晶模组，专门适配需要外接人机交互界面的嵌入式控制场景。

　　从实际使用场景来看，这类屏幕除了适配3D打印机的脱机控制界面，还可以用于小型自动化设备的参数调试面板、桌面智能小装置的交互终端、DIY物联网设备的显示入口，自带的触摸功能省去了外接按键的布线麻烦，USB-C接口也兼容当前主流的数据线缆，不用再准备老旧的MiniUSB或者MicroUSB线材，现场调试的时候随手拿手机充电线就能连接供电和传数据，对现场调试的工程师来说省了不少找适配线材的麻烦。

　　功能特性上，这块屏幕采用IPS显示面板，可视角度比普通TN面板大很多，从侧面看屏幕也不会出现偏色、看不清内容的问题，2.8英寸的尺寸刚好适配小型设备的面板安装位，不会占用太多设备表面空间，同时触摸层覆盖整个显示区域，支持常规的点按、滑动操作，可以做虚拟按键、进度条拖动、参数滑动调节这类交互，不用额外外接实体按键、编码器，能简化设备面板的结构设计，减少面板上的开孔数量，提升外壳的整体密封性。

　　设计思路上，这块模组把ESP32主控、显示驱动、触摸控制、USB-C接口都集成在同一块PCB板上，板边预留了固定安装孔，PCB整体轮廓做了规整处理，没有突出的异形元件，方便结构工程师做安装槽位的设计。屏幕的FPC排线采用压接固定，没有外漏的飞线，整体结构强度更高，在有轻微振动的设备上使用也不会出现排线松脱的问题。USB-C接口布置在PCB的侧边，刚好对应外壳上的开口位置，插线的时候不用额外转接线，接口的固定焊盘做了加大处理，多次插拔也不会出现焊盘脱落的问题。

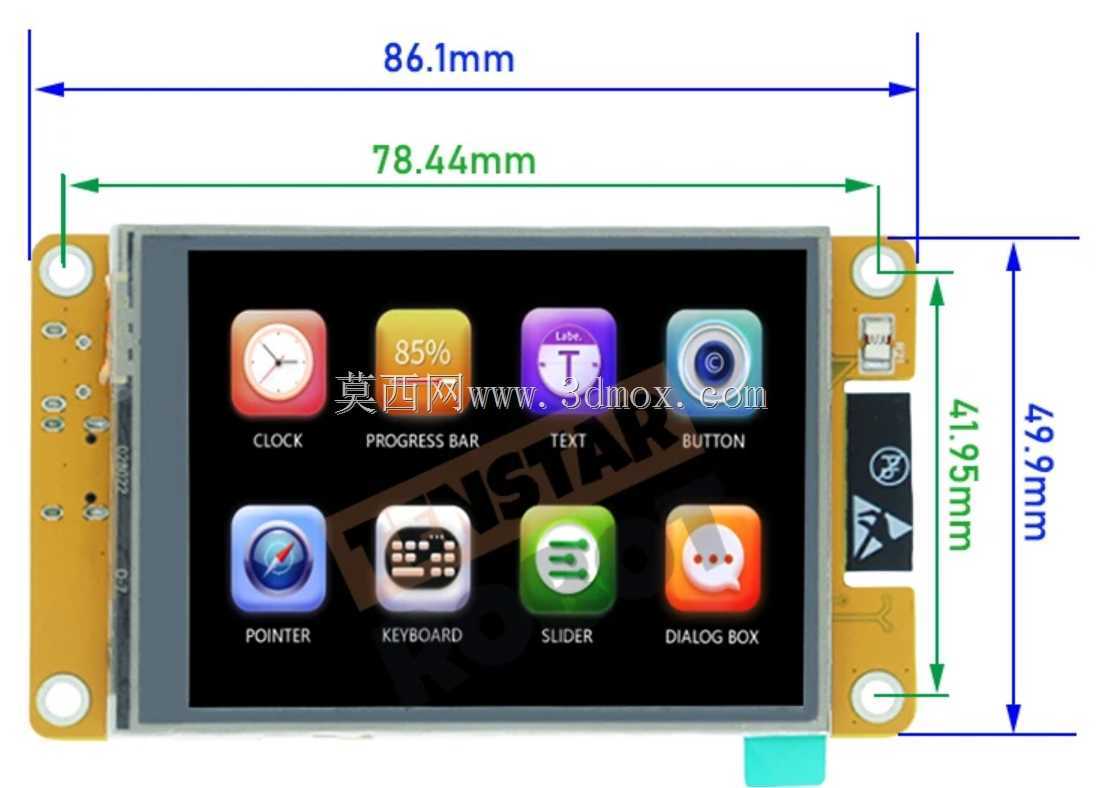

　　外形尺寸与安装边界方面，整个PCB模组的总长度为86.1mm，显示区域对应的PCB有效宽度为78.44mm，模组总高度为41.95mm，结构设计的时候，外壳的安装槽内尺寸需要比这个轮廓单边留0.2mm的装配间隙，避免安装的时候出现卡滞。安装孔位在PCB的四个角位置，设计固定柱的时候要注意孔位的同心度，螺丝不要拧得过紧，避免PCB受挤压变形导致屏幕出现水波纹。屏幕的显示区域距离PCB边缘有一定的安全距离，做面板视窗开口的时候，开口尺寸不要超过78.44mm的宽度范围，否则会露出PCB的边缘部分，影响外观一致性。屏幕的厚度方向要注意预留触摸层和显示面板的堆叠空间，后盖部分不要有过高的元件顶到屏幕背面，避免压坏液晶层。

　　在做结构适配的时候还要注意，USB-C接口的突出高度要和外壳的开口深度匹配，接口端面最好和外壳外表面齐平，或者内凹0.1mm，避免插头插到底的时候顶到外壳导致接口受力。屏幕的正面可以加一层透明的亚克力保护面板，和显示表面之间留0.3mm左右的间隙，避免保护面板刮花触摸层，同时也能防止日常使用中的磕碰损坏屏幕。如果是用在有油污或者粉尘的工业场景，还可以在屏幕和外壳面板之间加一圈薄的泡棉胶，起到密封防尘的作用，避免粉尘进到屏幕和保护面板之间影响显示效果。

　　从电路适配的角度来说，这块模组的ESP32主控已经预烧录了基础的显示驱动和触摸固件，做二次开发的时候只需要根据自己的功能需求编写上层交互逻辑就行，不用再从头调试显示驱动和触摸校准，能缩短项目的开发周期。USB-C接口同时支持供电和串口通信，连接电脑的时候可以直接下载固件，也可以通过串口输出调试信息，开发阶段不用额外接下载器，对嵌入式开发人员来说十分方便。模组的IO口在板边也预留了焊盘，如果需要外接其他传感器或者执行元件，也可以直接从焊盘引线，不用额外飞线破坏模组的整体结构。
