3.2寸TFT液晶显示模块结构设计

　　在嵌入式工业控制、小型智能终端、便携检测设备的开发场景中，显示模块作为人机信息交互的核心载体，其结构适配性、安装可靠性直接决定整机的装配效率与长期运行稳定性。本次涉及的3.2寸TFT液晶显示模块，是针对小尺寸嵌入式设备开发的标准化显示组件，在结构设计阶段充分考量了多场景安装的适配需求。从实际应用维度看，这类小尺寸TFT模块常被集成在手持工业巡检仪、小型PLC操作面板、桌面式检测仪器、智能家居控制终端中，承担参数显示、状态反馈、简单交互提示的功能，相比同尺寸段的OLED屏，TFT模块在强光下的可视角度、长时间静态显示的抗烧屏特性更适配工业场景的连续运行需求。

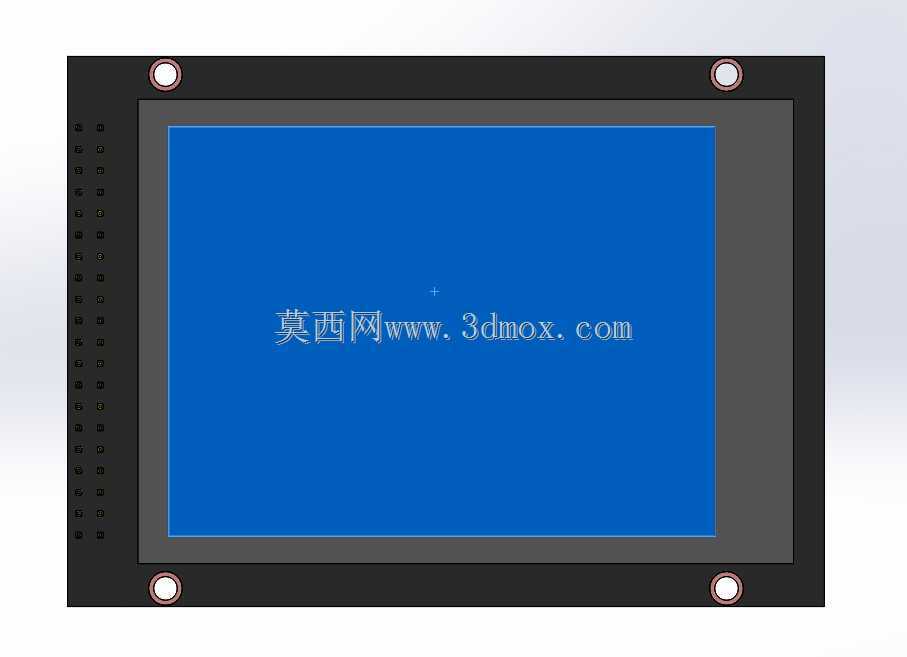

　　模块的整体外形采用矩形方正结构，边框区域做了等宽收边处理，四个角位预留了沉头安装孔位，孔位周边做了局部加厚的凸台结构，避免螺丝锁附时应力集中导致边框开裂，安装孔的中心距严格匹配通用小尺寸显示屏的安装孔位规范，可直接适配市面上多数3.2寸屏的预装固定支架，无需额外做转接板设计。屏幕有效显示区域位于模块中部，四周的黑边区域预留了足够的宽度容纳FPC排线的走线空间与背光模组的固定胶位，屏幕表面的保护盖板与边框的贴合处做了0.1mm的台阶限位，保证盖板装配后与边框表面齐平，不会出现凸起刮手或者凹陷积灰的问题。

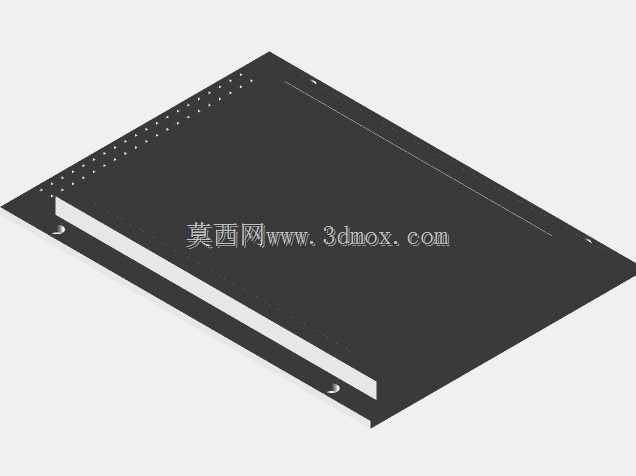

　　模块背部的PCB板与液晶面板的连接采用压合式FPC软排线，排线出口位置做了防拉扯的固线胶层，避免装配过程中拉扯排线导致接触不良，PCB板上的驱动元件布局避开了安装孔位与边框支撑筋位，元件最高高度控制在3mm以内，保证模块整体厚度满足薄型化设备的装配空间要求。在结构设计思路上，这款模块优先考虑了装配的容错性，边框与背部PCB的配合采用卡扣加定位柱的组合固定方式，定位柱与PCB定位孔的配合间隙控制在0.05mm，既保证装配时的定位精度，又不会因为公差累积导致装配卡滞，卡扣的扣合量设置为0.3mm，既可以保证PCB与边框的固定强度，又能在维修拆解时不会轻易损坏卡扣结构。背光模组的导光板与边框的配合预留了0.1mm的膨胀间隙，避免高低温环境下导光板热胀冷缩顶到边框出现亮斑问题，背光的LED灯条布置在屏幕侧边，灯条位置与边框的遮光胶位完全对齐，避免出现漏光问题。从安装边界来看，模块的整体厚度控制在8.5mm以内，安装时需要在背部预留至少1mm的走线空间，避免排线被挤压，正面屏幕区域需要预留0.2mm的避让空间，避免外壳面板压到屏幕显示区域造成水波纹。四个安装孔采用M2规格的沉头螺丝锁附，锁附扭矩控制在0.15N·m以内，避免扭矩过大导致屏幕玻璃碎裂。

　　在实际选型使用时，需要注意模块的FPC排线弯折半径不能小于5mm，避免排线内部铜箔断裂，屏幕表面的保护盖板在装配时不能直接接触有机溶剂，避免表面的偏光片被腐蚀出现显示异常。这类小尺寸TFT模块的结构设计没有采用复杂的异形结构，所有的棱边都做了R0.2的倒角处理，避免装配时划伤操作人员或者损坏周边的线材，模块整体的重量控制在35g左右，不会给手持类设备带来额外的负重压力，也不会因为重量过大导致安装后出现下垂变形的问题。在做整机结构匹配时，外壳的显示窗口尺寸需要比屏幕有效显示区域单边大0.3mm，避免装配公差导致窗口遮挡显示内容，窗口周边的压紧筋位宽度控制在2mm，刚好压在屏幕的黑边区域，不会压到有效显示区，同时可以起到遮光防尘的作用。对于需要在户外使用的设备，还可以在屏幕表面额外贴合钢化玻璃保护片，保护片与屏幕之间预留0.5mm的空气间隙，避免贴合后出现牛顿环影响显示效果，保护片的固定可以采用双面胶粘贴在边框的正面台阶位，台阶位的平面度控制在0.05mm以内，保证粘贴后不会出现缝隙导致进水进灰。
