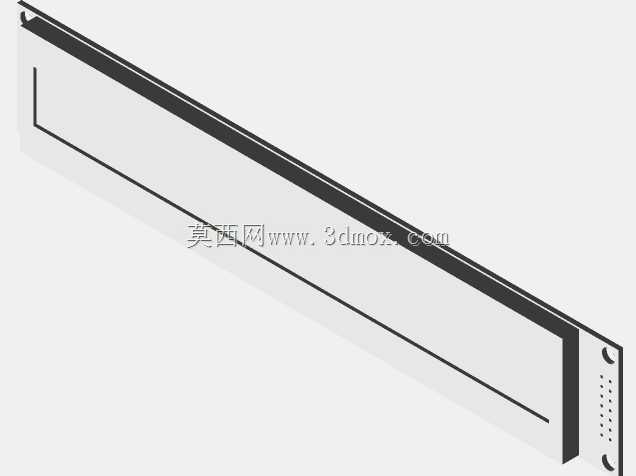

40x2字符型无IIC接口长条显示屏结构

　　在工业控制终端、小型嵌入式检测设备的面板布局中，字符型显示屏始终是兼顾信息可读性与面板空间利用率的核心人机交互部件，这款40x2规格的长条字符屏，针对无IIC总线的直连驱动场景做了结构适配，能直接对接多数8位并行接口的主控板卡，省去总线转接的额外电路空间。从实际选型适配的角度看，这类双行40字符的显示屏，单屏可承载的字符总量刚好覆盖多数工业设备的参数显示需求：第一行可实时展示当前运行的工况参数数值，第二行可同步显示参数单位、运行状态标识，无需频繁做屏幕翻页逻辑设计，能降低嵌入式端的程序开发复杂度。做结构设计时首先要考虑的是安装边界的适配性，这款长条屏的整体长宽比接近7:1，属于窄长型显示部件，安装时需要在设备面板上预留对应的矩形开孔，开孔边缘要和屏幕的显示黑边预留1.2mm左右的压合余量，避免面板装配公差导致屏幕显示区域被遮挡。屏幕背部的PCB板延伸长度比显示区域短8mm左右，这个空间刚好可以留给直插的排针接线位，接线时排针的焊接高度要控制在3.5mm以内，避免背部凸起过高和设备内部的其他结构件产生干涉。

　　从功能特性上看，这款屏幕不带IIC接口，意味着驱动时需要占用主控端更多的IO引脚，但换来的是更高的通讯刷新速率，在需要快速刷新实时参数的场景下，不会出现IIC总线通讯延迟导致的字符拖影、刷新滞后问题，适合用在对参数实时性要求较高的小型检测设备、电源参数显示面板上。设计这款屏幕的三维结构时，要重点区分几个关键的尺寸基准：首先是显示区域的可视边界，这个尺寸决定了面板开孔的最小范围，其次是屏幕外壳的安装固定孔位，这款屏幕的固定位分布在长条的两端，采用2mm直径的自攻螺丝固定，固定柱的高度要和面板厚度匹配，常规1.5mm厚度的钣金面板搭配3mm高度的固定柱即可保证装配后屏幕表面和面板齐平，不会出现凸起或者凹陷的问题。

　　另外要注意屏幕侧面的FPC排线出线位置，这款屏幕的排线从背部右端引出，布线时要给排线预留5mm以上的弯曲半径，避免排线折损导致显示故障。在实际的设备集成场景中，这类字符屏常被用在小型电源模块的参数显示、实验台架的状态指示、老旧工业设备的人机界面改造项目中，因为其字符显示的清晰度不受图形界面渲染的影响，在强光环境下的可视性也优于同尺寸的彩色点阵屏，且驱动逻辑简单，不需要额外编写图形显示的驱动代码，能大幅缩短项目的开发周期。做三维建模时，要把屏幕表面的偏光层厚度、背部PCB的元件凸起高度都准确还原，尤其是背部驱动芯片的凸起高度，这个尺寸直接决定了屏幕和内部主板之间的最小安全距离，如果建模时忽略这个尺寸，装配时很容易出现驱动芯片顶到主板元件的问题，导致装配失败。另外屏幕两端的安装定位柱要做同轴度的公差预留，定位柱和面板开孔之间预留0.1mm的间隙，方便装配时快速对位，避免因为加工公差导致螺丝孔位错位。

　　从结构可靠性的角度考虑，这款屏幕的外壳采用ABS材质注塑成型，表面做细磨砂处理，和设备面板装配后不会出现明显的色差，屏幕的显示玻璃和外壳之间采用泡棉胶贴合，能起到一定的防尘抗震作用，适合在有轻微振动的工业车间环境下使用，不会因为设备运行的振动导致玻璃松动、显示异常。在做设备的整体结构布局时，这类长条屏通常会布置在面板的上部区域，和下方的操作按键保持20mm以上的间距，避免操作按键时手指误碰到屏幕表面，造成屏幕刮花或者误触（如果搭配触摸层的话，但这款是纯显示无触摸的版本，主要是避免刮花影响显示效果）。建模过程中还要注意屏幕的视角范围，这款字符屏的最佳视角是垂直正视方向，上下视角的范围大概在正负30度左右，所以安装时屏幕的表面要和操作者的视线尽量垂直，如果面板是倾斜布置的，要根据面板的倾斜角度调整屏幕的安装角度，保证操作者站在设备前能清晰看到完整的两行字符，不会出现偏色、字符发虚的问题。另外，屏幕的供电引脚位置在背部排针的最左端，建模时可以把引脚的定义标识做在丝印层对应的位置，方便硬件接线时快速识别，减少接线错误的概率。
