适配2020铝型材的双路继电器安装固定外壳

　　在桌面级FDM3D打印机的改装作业中，电气元件的规整安装一直是影响设备运行稳定性与后期维护效率的关键环节，不少玩家在给Ender3V2这类采用2020Sigma铝型材框架的机型加装双路继电器模块时，往往会遇到模块裸露易积灰、接线拉扯易松脱、零散固定占用型材安装槽位过多的问题，这款双继电器安装外壳正是针对这类实际改装需求设计的专用固定结构。从实际使用场景来看，双路继电器在3D打印机上通常承担着热床通断、喷头加热回路独立控制的功能，这类模块本身带有高压接线端子，裸露安装时不仅容易被打印过程中飘落的PLA、PETG碎屑覆盖造成绝缘隐患，设备移动或者走线拉扯时也容易导致接线端子松动，引发接触不良甚至加热失控的风险，同时零散的模块用扎带直接绑在型材上，既不美观也会占用型材槽位，影响后续其他改装件的安装。

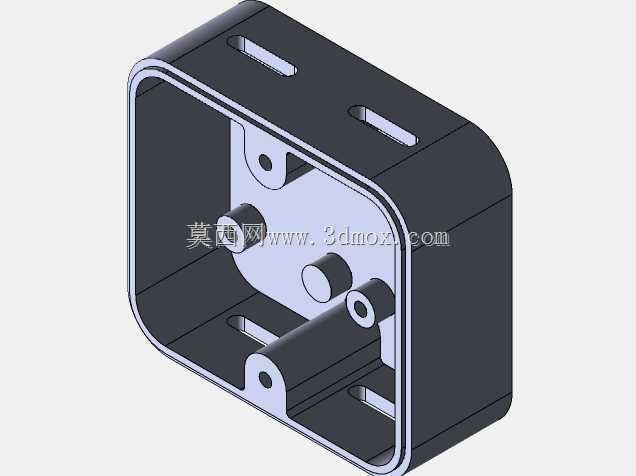

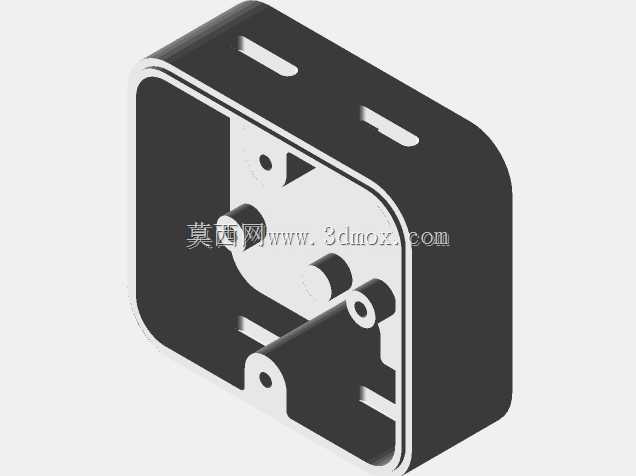

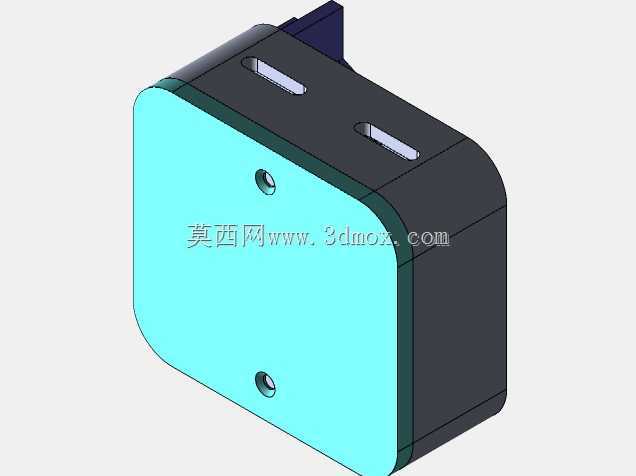

　　这款外壳的设计思路完全围绕2020铝型材的安装特性展开，整体采用下沉式腔体结构，腔体内部的净空尺寸刚好匹配市面上常见的两款双路继电器模块的叠放安装需求，模块放入腔体后，接线端子区域预留了足够的走线空间，红黑供电线与高压输出线可以顺着腔体两侧的出线缺口规整引出，不会出现线身被壳体压伤绝缘层的问题。外壳两侧的安装耳直接集成在壳体主体上，安装孔的中心距完全匹配2020铝型材的槽位间距，不需要额外加装转接件，直接用T型螺母和M4螺丝就能把整个壳体牢牢固定在型材的任意平面位置，安装后不会突出型材侧面过多，不会影响打印平台的运动行程，也不会和X轴、Z轴的运动部件发生干涉。

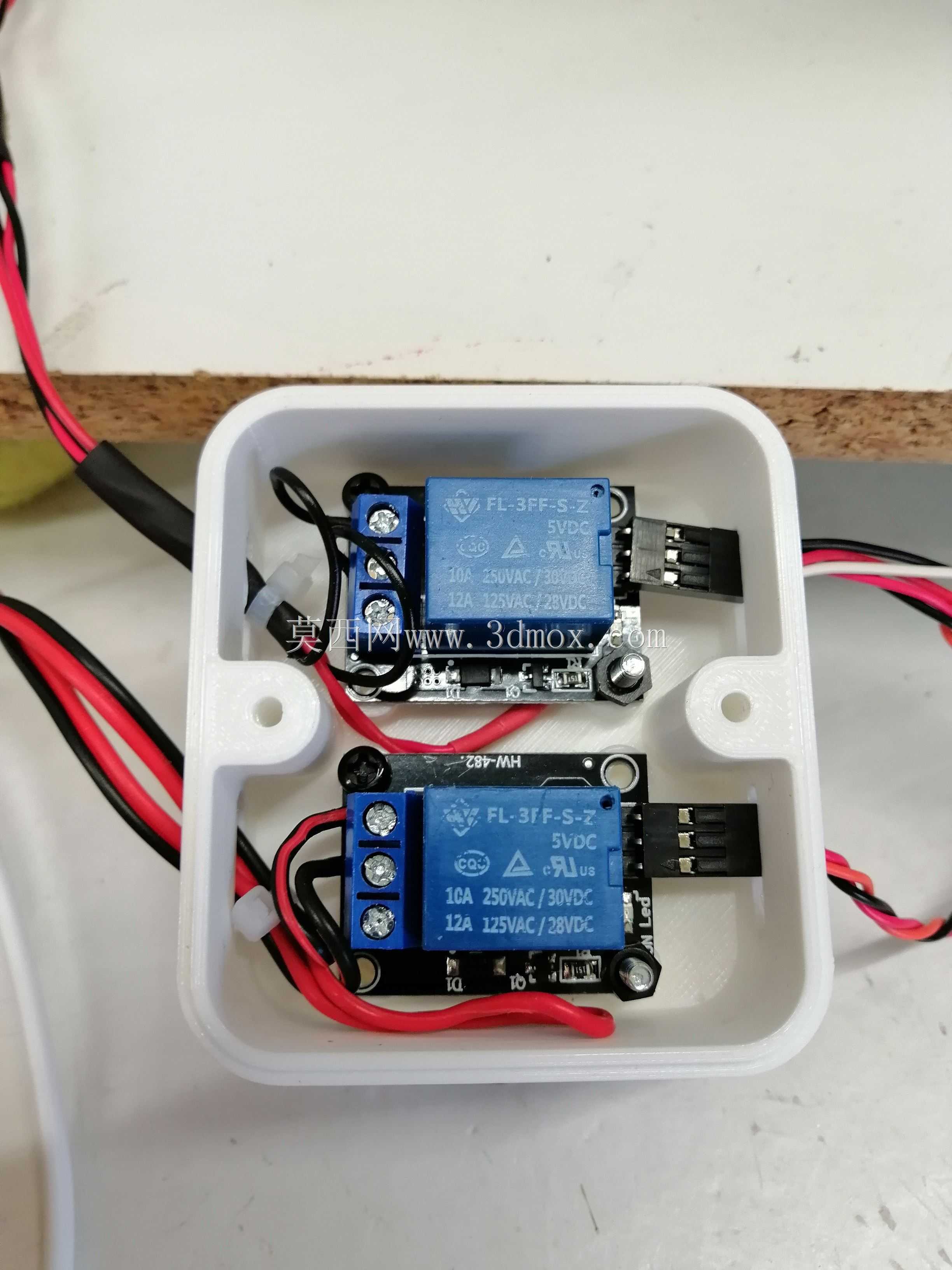

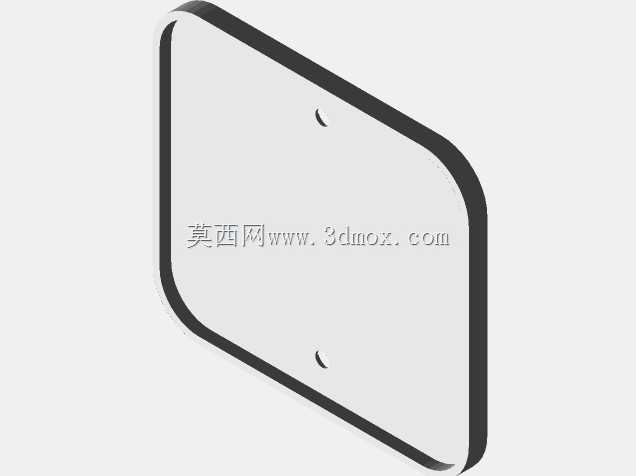

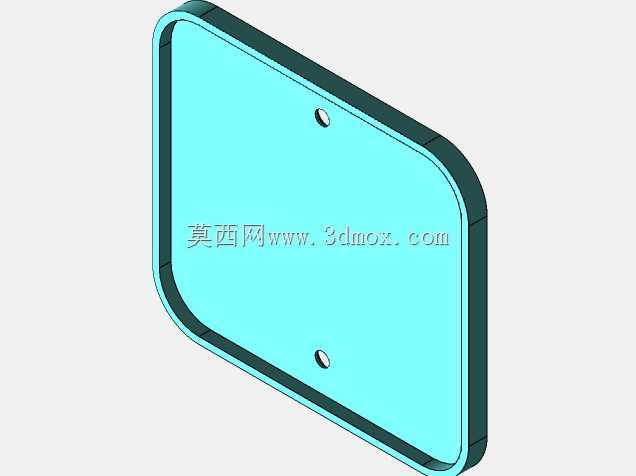

　　壳体的腔体深度做了针对性优化，继电器模块放入后，顶部预留了1.5mm左右的间隙，既可以避免模块上的电子元件直接贴到壳体内壁影响散热，也能防止模块在腔体内出现晃动，模块本身的固定孔位和壳体底部的定位柱对应，安装时不需要额外打胶，直接用模块自带的螺丝就能把模块锁在壳体内部，后期如果需要更换继电器，只需要拆开壳体上盖就能完成操作，不需要把整个外壳从型材上拆下来。从安装边界来看，这款外壳的整体外轮廓尺寸控制得十分紧凑，固定在2020型材上之后，横向、纵向的突出量都不会超过型材本身的宽度太多，哪怕是安装在型材靠近走线槽的一侧，也不会影响线槽盖板的正常开合，出线缺口的位置做了圆角处理，长时间使用也不会磨破线材的绝缘层，对于经常需要拆装调整走线的改装场景来说，这种细节设计能大幅降低后期维护的隐患。

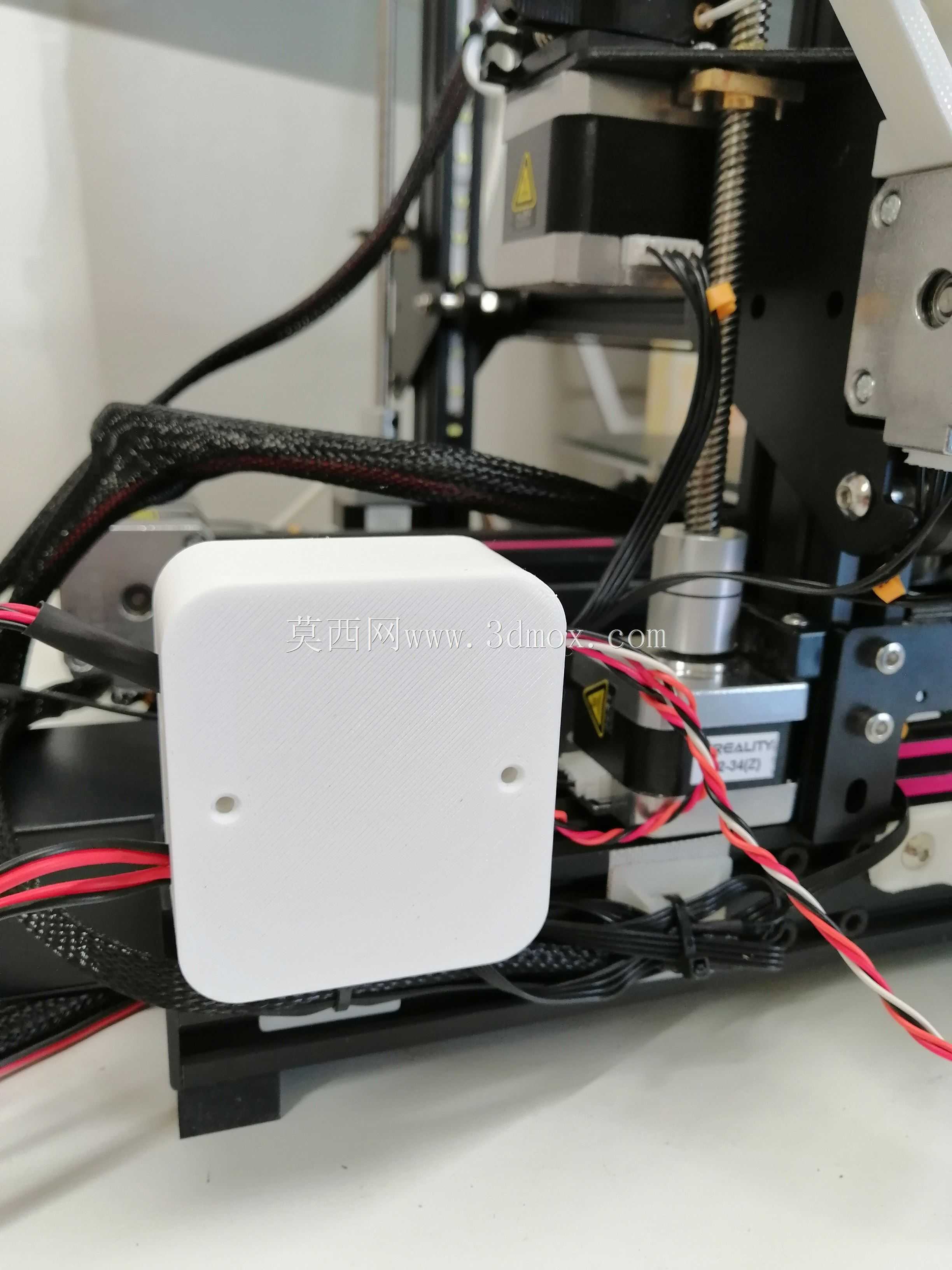

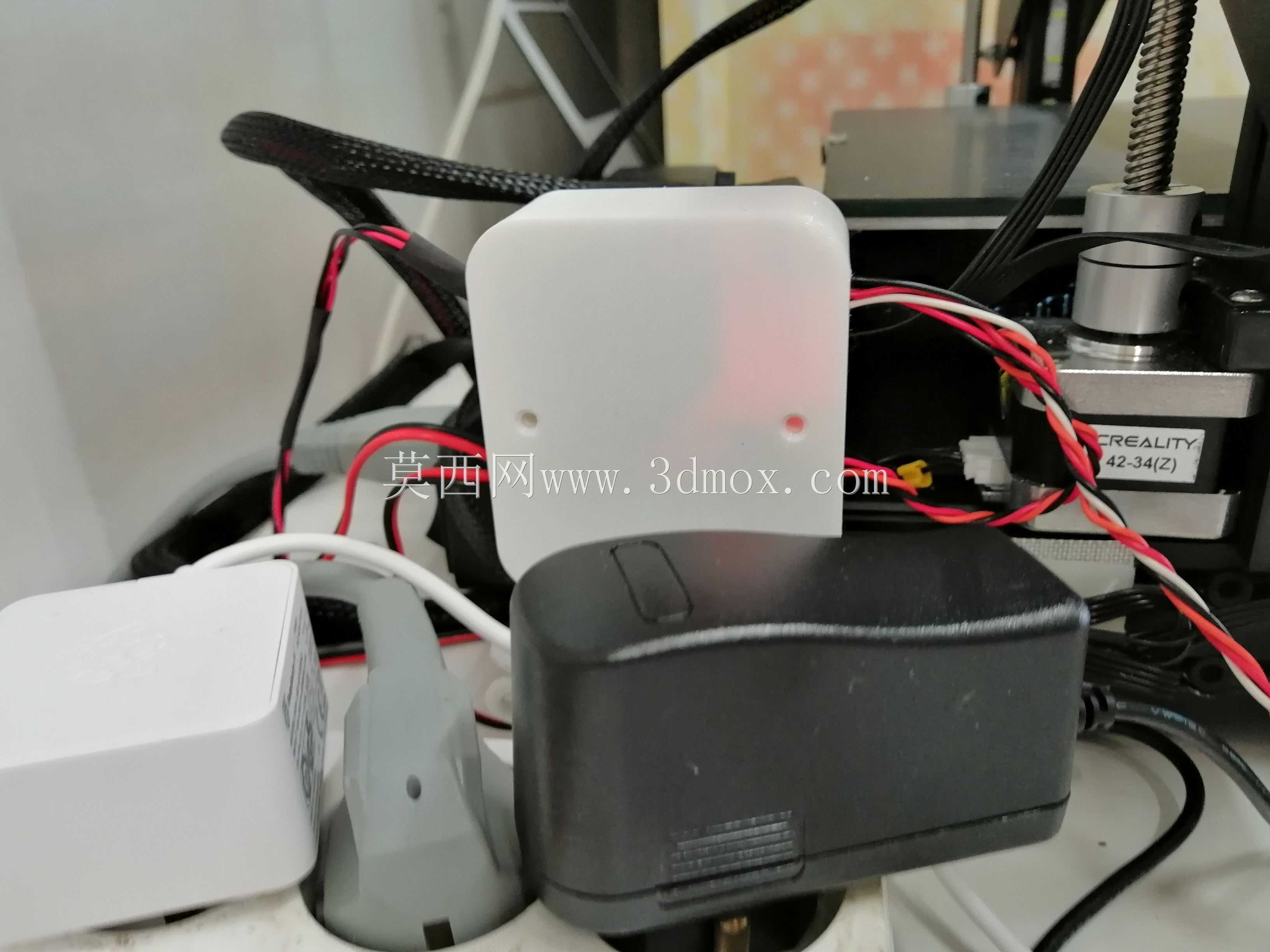

　　不同于通用型的电气安装盒，这款外壳完全针对双路继电器模块和2020铝型材框架的适配做了定制化设计，没有多余的冗余结构，打印完成后不需要做额外的打磨修配就能直接装配使用，腔体内部的空间刚好容纳两个继电器模块和对应的接线余量，不会因为空间过大导致模块晃动，也不会因为空间过小出现装不进去或者压线的问题。在实际装机测试中，把继电器模块装入壳体固定在Ender3V2的下横梁型材位置后，整机的电气走线规整度提升明显，高压接线区域被壳体完全覆盖，日常清理打印机内部碎屑时也不会误碰到高压端子，设备移动过程中接线端不会受到直接拉扯，继电器工作时的轻微震动也会被壳体和型材之间的固定结构吸收，不会出现模块共振产生异响的问题。对于做3D打印机改装、小型自动化设备电气安装的从业者来说，这种针对特定安装场景设计的专用固定外壳，比通用的电气盒更节省安装空间，装配效率也更高，不需要自己测量尺寸做打孔适配，直接利用成熟的结构就能完成电气元件的规整安装，大幅降低改装过程中的结构设计工作量。
