Rat Rig V-Core Pro1.3XY轴限位安装座

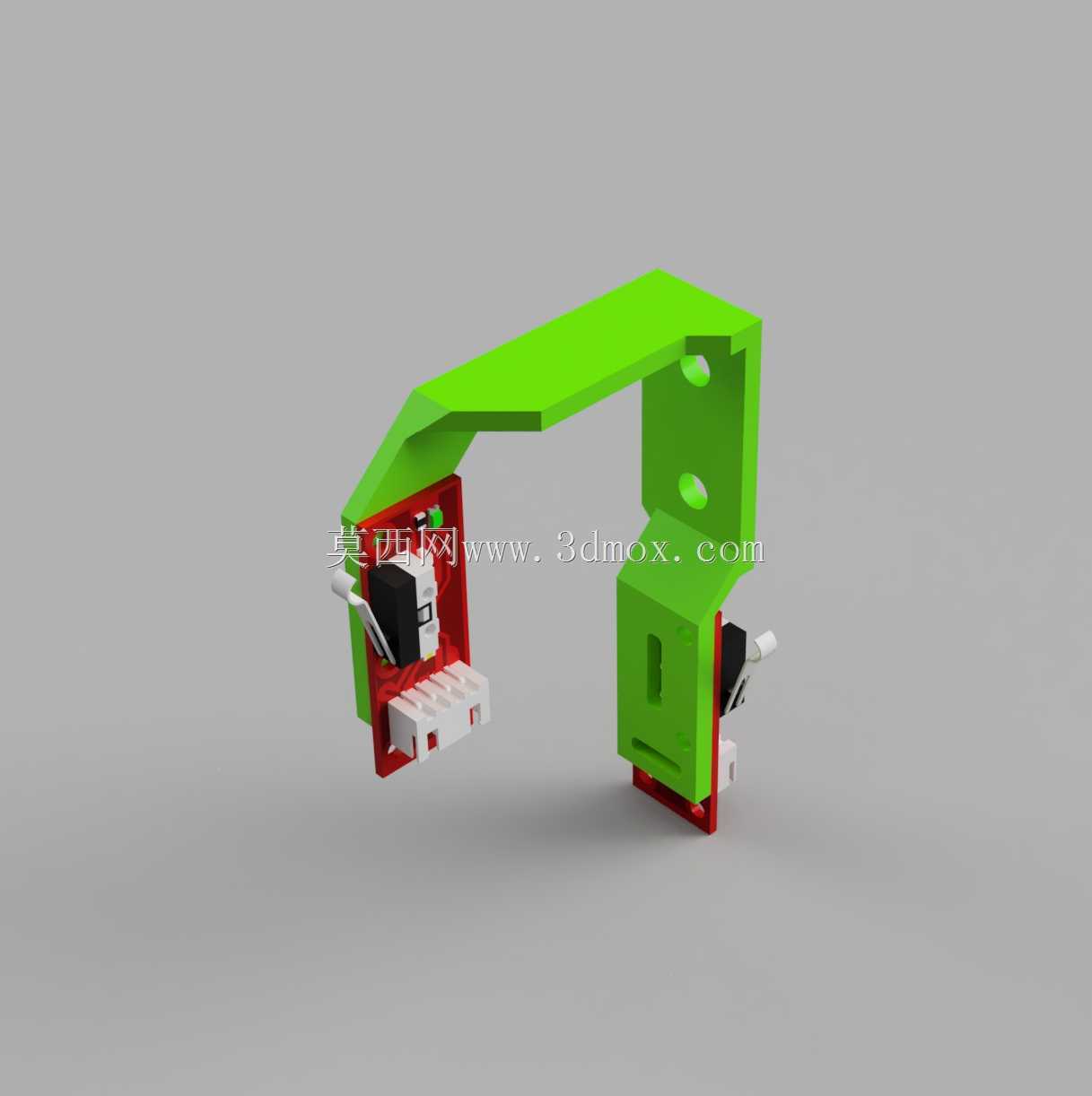

　　在桌面级FDM 3D打印机的运行逻辑里，XY轴的行程限位是保障设备安全、打印精度的核心环节，一旦限位触发失效，轻则出现打印件错位、喷嘴刮蹭热床的问题，重则导致电机丢步、传动同步带跳齿甚至导轨滑块硬碰撞损坏，这套安装结构正是针对Rat Rig V-Core Pro 1.3机型的XY轴终端止动需求设计的集成式安装组件。从实际装机场景来看，该组件采用一体化弯折式安装支架结构，主体支撑部分采用亮绿色工程塑料材质，适配开源3D打印机常见的铝型材框架安装孔位，支架上预留的两个圆形沉头安装孔可直接通过M3内六角螺丝固定在型材框架的对应槽位上，无需额外加工转接件，安装时仅需对准型材槽内的T型螺母位置，锁紧螺丝即可完成支架主体的固定，安装边界完全贴合V-Core Pro 1.3机型XY轴运动的终端行程位置，不会与运动中的挤出机滑车、同步带张紧结构产生运动干涉。

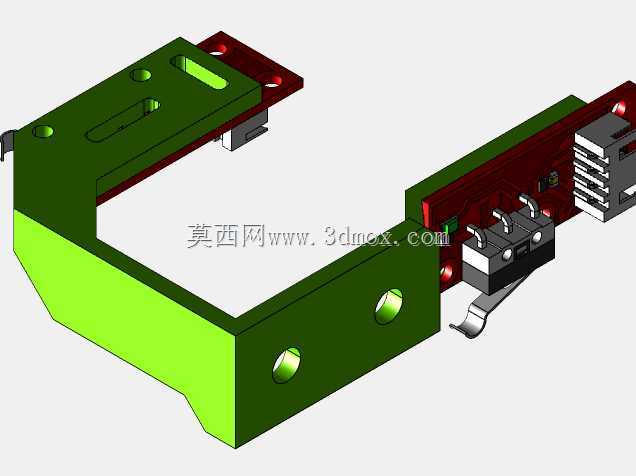

　　支架的功能集成度较高，在靠近滑车运动路径的一侧，同时集成了光电限位开关与机械微动开关的安装位，红色的安装基座上预留了开关的定位卡槽与走线槽，光电开关可实现非接触式的行程触发，响应速度快、无机械磨损，适合日常打印过程中的原点复位触发；旁侧的机械微动开关作为硬限位保护，当光电开关出现故障、滑车超程运动时，微动开关的触发拨杆会被滑车侧壁压下，直接切断电机驱动信号，避免硬碰撞损伤设备。两种限位触发方式的组合，既保障了日常复位的精度，又提升了设备运行的安全冗余。从结构设计的细节来看，支架的弯折角度经过精确计算，安装后开关的触发点刚好落在滑车运动的终端安全位置，既不会因为触发位置过提前导致打印行程被压缩，也不会因为触发位置靠后导致滑车撞到框架。

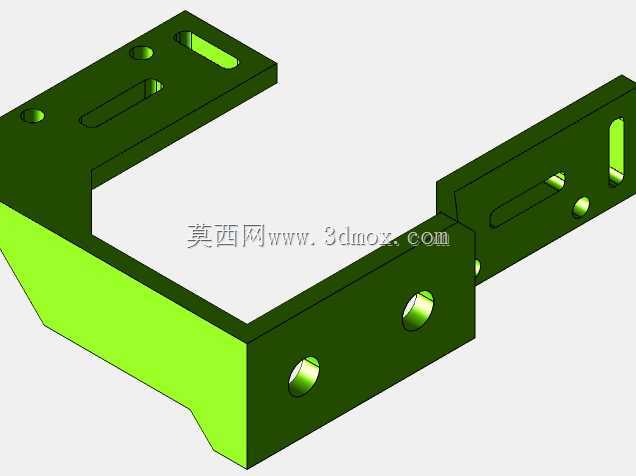

　　支架侧面预留的长条形调节槽，可在装机时根据实际的皮带张紧度、滑车装配误差微调开关的前后位置，适配不同批次零件的装配公差，不需要重新打印整个支架就能完成位置校准。走线槽的设计可将限位开关的连接线顺着支架侧壁排布，避免线缆垂落被运动的滑车剐蹭，减少长期运行过程中线缆外皮磨损、信号断路的风险。在实际应用中，这套安装座可直接替换原机型零散的限位安装片，解决原结构中开关固定不牢、长期震动后位置偏移的问题，尤其是在高速打印场景下，滑车运动加速度可达5000mm/s²，支架的一体化结构刚性足够，不会因为高频震动出现开关位置窜动，保障每次原点复位的重复定位精度控制在0.05mm以内，满足高精度打印的定位要求。

　　安装座的整体外形尺寸紧凑，突出型材框架的厚度不超过25mm，不会额外占用设备的外部安装空间，也不会与打印机的外罩、侧边料架等附件产生干涉。对于DIY组装V-Core Pro机型的用户来说，这套集成式安装座省去了自行设计转接结构、测量安装孔位的步骤，所有安装孔位与开关卡槽都经过实机装配验证，装机时仅需准备对应长度的M3螺丝与T型螺母，就能快速完成XY轴两个方向的限位组件安装，不需要对原有框架做任何打孔、切削等二次加工。从结构强度来看，支架的弯折处做了圆角过渡处理，避免3D打印过程中出现应力集中导致的层间开裂，即使在长期温度波动的机箱环境下，也不会出现支架变形导致的开关位置偏移。开关安装位的卡槽尺寸与常用的光电限位开关、微动开关尺寸完全匹配，开关装入后不会出现松旷晃动，触发时的位置一致性稳定。
