Duet6HC主板DIN导轨安装固定支架

　　在桌面级FDM3D打印机的电控系统搭建环节，核心控制主板的安装固定一直是影响整机布线规整度、后期维护效率的关键细节，尤其是采用Voron系列开源方案的DIY机型，电控仓内普遍采用标准DIN导轨作为元器件安装载体，控制主板如果无法直接适配导轨安装，就需要额外打孔、加装转接板，不仅增加装配工序，还会占用电控仓内宝贵的走线空间，甚至干涉周边接线端子、散热风扇的布置。这款适配Duet 6HC主控板的DIN导轨安装支架，就是针对这类装机痛点完成的结构适配设计，完全围绕Voron机型的电控仓安装逻辑做了尺寸优化，不需要对原有主板做任何结构改动，就能实现主板在标准DIN导轨上的快装固定。

　　从实际使用场景来看，这类安装支架主要服务于DIY3D打印机的电控组装环节，不管是新机组装还是旧机电控改造，都能直接替换原有非导轨式的主板固定方案。日常运维中，需要排查主板接线、更换驱动模块、调整跳线设置的时候，导轨式安装的主板可以顺着导轨滑出操作位，不需要拧下多颗固定螺丝，也不会因为反复拆装导致安装孔滑牙，对于经常需要调试参数、更换外设的玩家和设备维护人员来说，能大幅减少拆装的工作量。

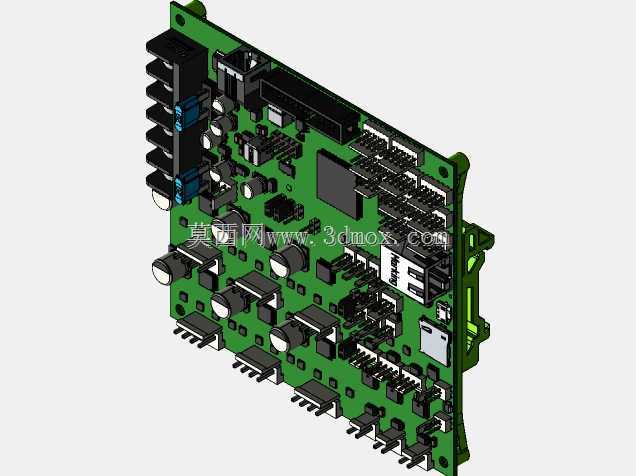

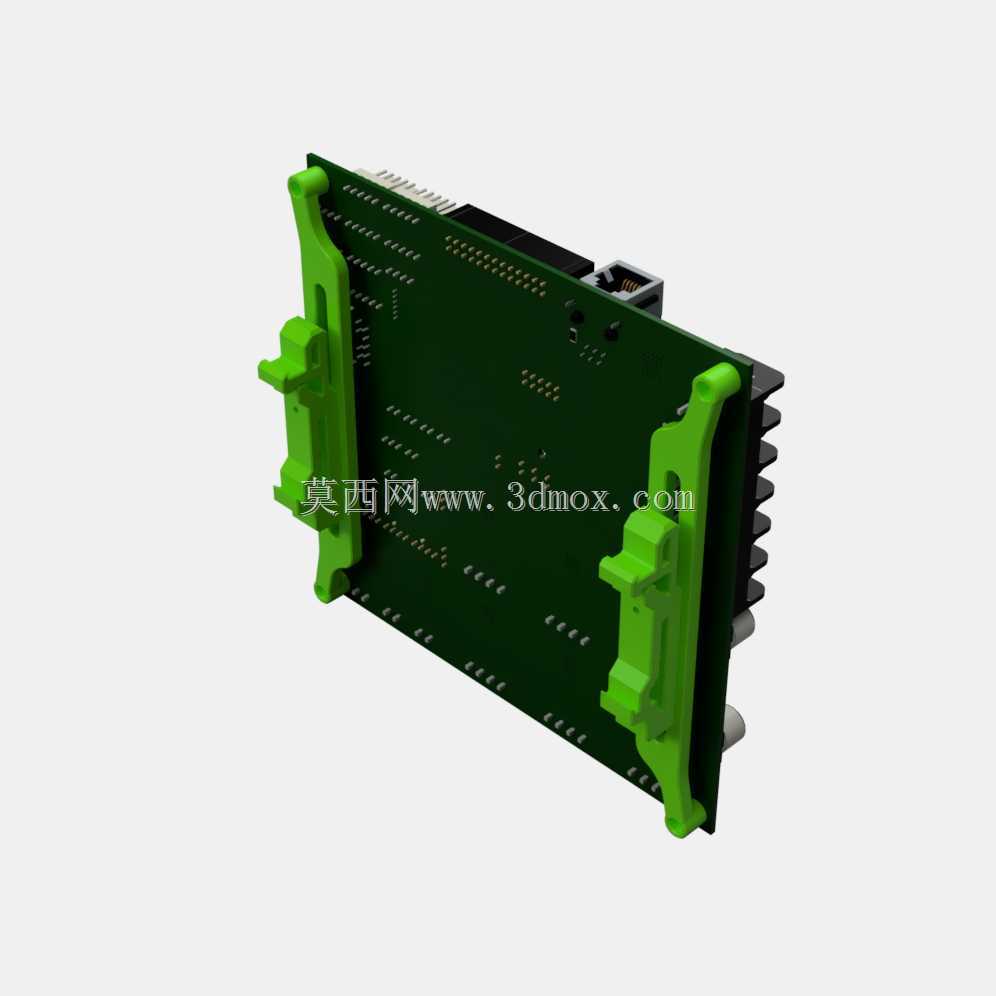

　　结构设计上，这款支架采用双侧对称夹持的固定逻辑，左右两个独立的支架件分别卡在主板的两侧安装边，支架内侧做了与主板边缘厚度匹配的卡槽，安装时不需要额外粘接或者打胶，直接卡入主板侧边即可定位，卡槽的公差控制在0.2mm以内，既不会因为间隙过大导致主板晃动，也不会因为过盈量太大卡伤主板的PCB基材。支架与DIN导轨配合的一侧做了标准的导轨卡扣结构，适配市面上通用的35mm宽度DIN导轨，卡扣带有一定的弹性变形量，安装时只需要对准导轨上沿按压，就能听到卡扣卡入的到位声响，拆卸时用一字螺丝刀撬动卡扣的解锁位，就能顺利把支架连带主板从导轨上取下，不需要借助其他专用工具。

　　尺寸边界方面，支架的整体厚度控制在8mm以内，安装后主板背面与导轨表面的预留间隙为5mm，这个间隙刚好可以容纳主板背面的贴片元件、焊盘凸起，避免主板背面的金属焊点直接接触金属导轨造成短路，同时也给主板背面预留了一定的空气流通空间，辅助主板上的驱动芯片、电源模块散热。支架的长度方向完全贴合Duet 6HC主板的侧边安装孔位，不会超出主板的边缘轮廓，也就不会额外占用电控仓内的横向空间，周边安装继电器、保险丝座、接线端子等DIN导轨元器件的时候，不会和主板支架产生位置干涉。支架上对应主板原有安装孔的位置做了沉头孔设计，用M3规格的沉头螺丝就能把支架和主板牢牢锁附在一起，沉头孔的深度刚好让螺丝头完全埋入支架表面，不会凸起刮伤周边的线材。

　　材质选择上，这类支架普遍采用3D打印工艺制作，选用PETG或者ABS材质打印就能满足使用强度要求，支架的受力部位做了加厚处理，尤其是导轨卡扣的位置做了R角过渡，避免反复拆装的时候出现应力断裂。实际装机测试中，支架在-10℃到60℃的电控仓工作温度范围内不会出现明显的形变，卡扣的夹紧力足够支撑主板加上所有接线的重量，即使设备搬运过程中产生振动，主板也不会出现松动移位的情况。另外支架的设计完全规避了主板上的接口位置，主板侧边的USB接口、以太网口、电机接线端子、温度传感器接口都完全外露，插接线材的时候不会被支架遮挡，不需要额外调整线材的出线角度，能保持电控仓内的走线方向顺直，减少线材弯折导致的接触不良问题。

　　从结构设计的合理性来看，这款支架没有做多余的装饰性结构，所有的结构特征都服务于安装固定的核心功能，两侧对称的设计也减少了打印时的支撑需求，打印过程中不需要添加大量支撑就能完成制作，后期处理也很简单，只需要去掉少量的打印层纹就能直接使用。对于结构设计从业者来说，这类导轨安装支架的设计逻辑很有参考价值，就是在不改动原有核心部件结构的前提下，通过最小的附加结构实现安装方式的适配，兼顾安装便利性、空间利用率和使用可靠性，不管是3D打印机的电控安装，还是其他工业电控柜内的板卡固定，这种双侧卡扣式的导轨安装结构都有很强的复用性。
