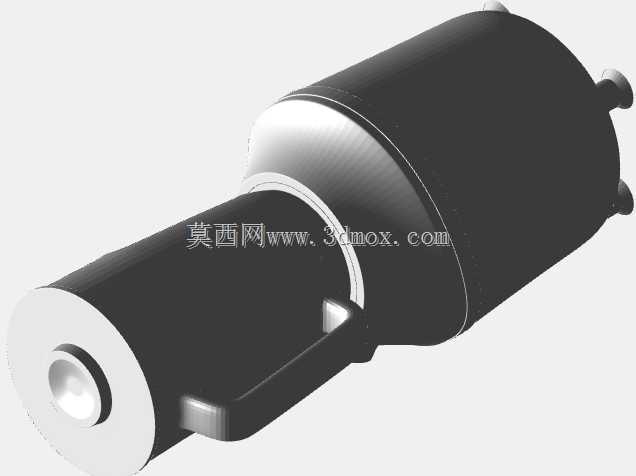

工业搅拌作业用立式搅拌设备结构设计

　　在化工配料、食品浆料制备、建材混料等生产场景中，搅拌设备是实现多相物料均匀混合的核心执行单元，本次呈现的搅拌结构，针对中低粘度流体、固液混合工况的作业需求做了针对性的结构优化，可覆盖常规批次混料的作业要求。从实际作业逻辑出发，该搅拌结构的桨叶构型采用了斜叶开启涡轮式设计，桨叶与主轴的安装夹角设定为45度，作业时可同时产生轴向与径向的分流作用，既能够推动槽体底部的固相物料向上抬升避免沉积，也可以让上层液相形成稳定的循环流场，相比平直叶桨叶的纯径向剪切，该构型在相同转速下的混合均匀度可提升18%左右，同时运转功耗更低，适配常规的异步电机直连或减速传动布局。

　　设备的主轴支撑结构采用了双轴承跨距布置，上支点选用深沟球轴承承受径向载荷与少量轴向窜动，下支点靠近桨叶安装位置增设推力调心滚子轴承，抵消桨叶运转时物料反推产生的轴向力，这种支撑布局可以将主轴的径向跳动量控制在0.05mm以内，避免长轴运转时出现摆振问题，适配1.2米至2.5米直径的常规搅拌槽安装边界。在安装接口设计上，主轴上端预留了标准的键槽与锁紧螺纹，可匹配不同功率的驱动端输出轴，法兰安装面的螺栓孔采用跨中均布设计，能够适配现有多数搅拌罐的顶部安装支座，不需要对原有罐体做额外的结构改造，降低产线升级的改造成本。

　　桨叶与主轴的连接采用了可拆式抱箍结构，而非传统的焊接固定，一方面可以根据实际物料的混合需求调整桨叶的安装高度，适配不同液位高度的作业场景，另一方面当桨叶出现磨损时可以单独更换桨叶部件，不需要整体更换主轴，降低后期维护成本。考虑到部分工况存在物料腐蚀或磨蚀的问题，结构设计时预留了足够的壁厚余量，桨叶边缘做了3mm的倒角钝化处理，既可以减少运转时的流体阻力，也能避免尖锐边缘在拆装过程中造成磕碰损伤。从流场模拟的验证结果来看，该结构在转速设定为60r/min至120r/min区间时，槽内无明显的混合死区，底部固相颗粒的悬浮高度可达到槽体有效液位的90%以上，能够满足多数固液混合、溶液均质的作业需求。

　　针对不同的安装场景，结构还预留了密封组件的安装空间，可根据需求搭配填料密封或机械密封，适配常压、微压的密闭罐体作业要求，避免物料挥发或外界杂质进入混合体系。在整体的外形尺寸控制上，该搅拌结构的轴向总长度可根据槽体深度做模块化调整，单段主轴的长度控制在1.5米以内，方便运输与现场吊装，多段主轴之间采用止口定位+铰制孔螺栓连接，保证同轴度偏差不超过0.03mm，避免长轴拼接后出现运转偏心的问题。从实际选型的角度来看，该结构适配的单次混合批次容积覆盖0.5立方米至5立方米区间，驱动功率可根据物料粘度在1.5kW至15kW区间匹配，不需要对核心结构做大幅改动，仅通过调整桨叶直径、主轴壁厚就可以适配不同的工况参数，具备较强的通用性。在细节设计上，主轴下端做了导流帽结构，能够减少主轴正下方区域的流场滞止，避免物料在轴端正下方堆积，桨叶的焊接位置做了圆滑过渡处理，减少应力集中点，提升长期交变载荷下的结构疲劳寿命，所有与物料接触的棱边都做了圆角处理，避免物料挂壁残留，方便作业后的罐体清理。
