可移动滚筒式旋转搅拌混料设备结构

　　这款旋转式搅拌罐体设备，主要面向小批量散状物料的均匀混合作业场景，常见于食品添加剂预混、小型化工粉料配比、塑料粒子色母搅拌、养殖饲料拌匀等对混合均匀度有要求、但单批次处理量不需要大型生产线配套的生产环节，区别于固定安装的大型搅拌站，该设备自带脚轮支撑结构，可在车间不同工位间灵活转移，适配多品种小批量的柔性生产需求，不需要做专门的地基预埋，落地即可接通动力投入使用，对于厂房空间有限、需要频繁切换作业点位的加工车间来说，能大幅减少物料转运的人力消耗。

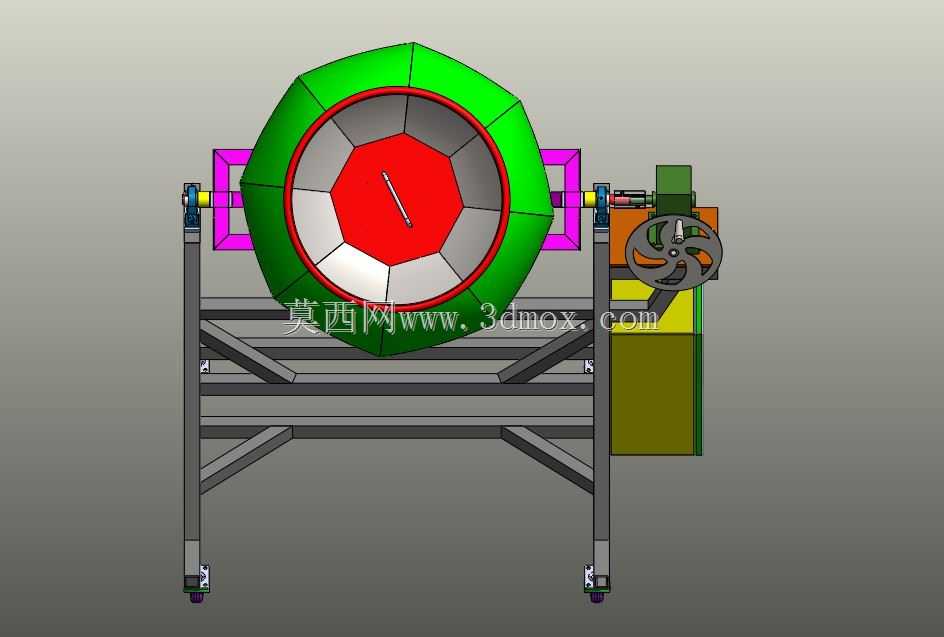

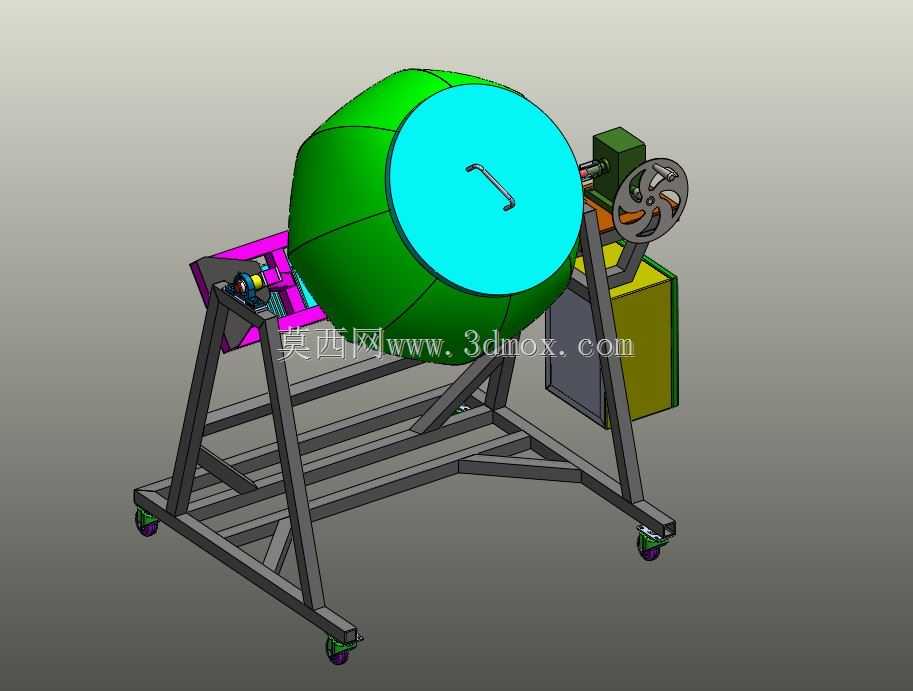

　　从结构设计逻辑来看，整个设备采用倾斜式机架承载，搅拌罐体为多面拼接的近似球形滚筒结构，这种非正圆的筒壁设计能在罐体旋转过程中让内部物料产生多方向的翻抛运动，避免普通圆柱筒体搅拌时出现的物料分层、底部积料死角问题，罐体端面设置带拉手的密封端盖，端盖与罐体采用快压式密封结构，装料时打开端盖投入待混物料，搅拌过程中端盖锁紧防止物料撒漏，卸料时可通过调整罐体倾斜角度，让混合完成的物料从端盖开口处直接流出，不需要额外配置卸料阀门，减少了物料残留和阀门卡堵的故障点。

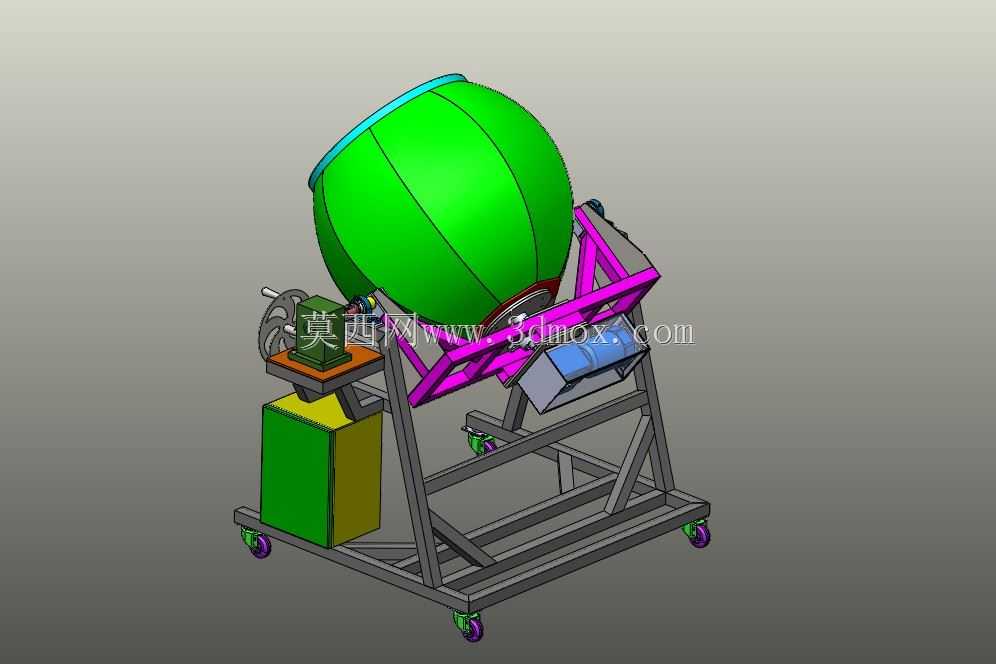

　　动力端采用电机带轮减速传动结构，通过大小带轮的速比匹配将电机高转速降低到罐体作业所需的合适转速，传动侧设置安全防护罩，避免作业过程中人员衣物、工具卷入传动部件，机架采用方管焊接成型的桁架结构，通过斜向支撑筋强化承重能力，既保证整体结构刚性，避免罐体满载运行时出现机架晃动变形，又能控制整体设备重量，配合底部四个带刹车的万向脚轮，单人即可推动设备转移位置，到位后踩下脚轮刹车即可固定设备位置，不需要额外的地脚固定。

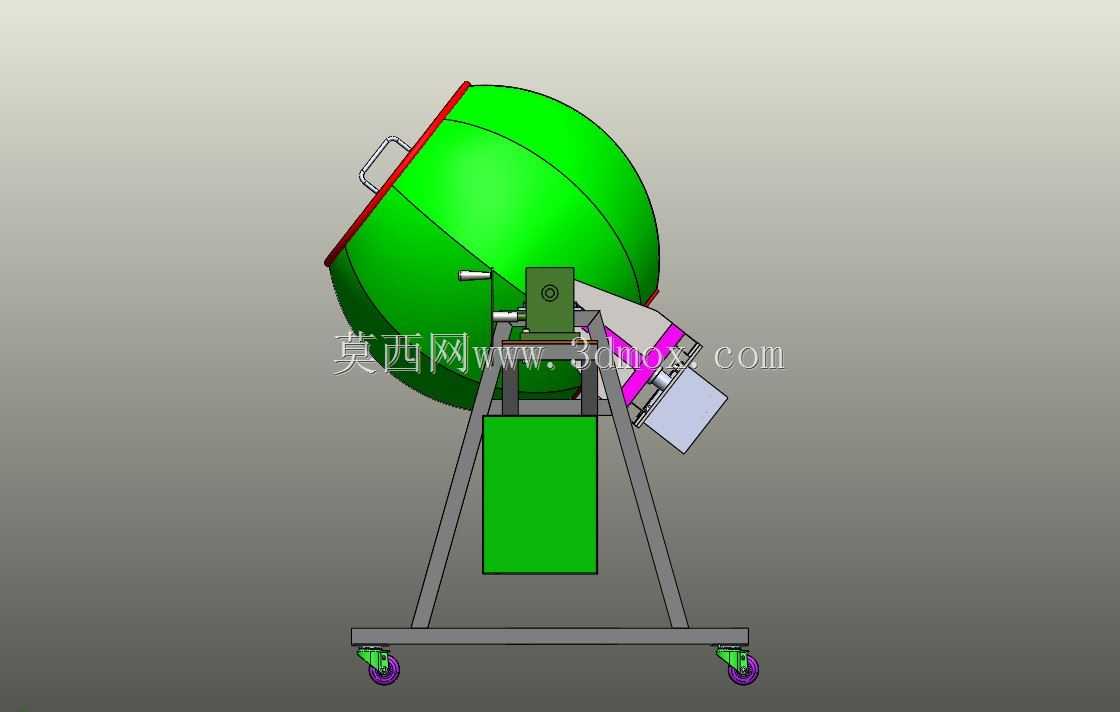

　　设计过程中重点考量了安装边界与操作空间的匹配，设备整体宽度控制在常规车间通道通行尺寸范围内，可顺利通过800mm宽度的车间门洞，操作侧预留足够的开合端盖、观察物料状态的空间，动力侧预留电机维护、皮带张紧调整的操作余量，罐体旋转轴线与水平面呈固定倾斜角度，这个角度经过反复验证，既可以保证物料在筒内的翻抛行程足够，达到均匀混合的效果，又不会因为倾角过大导致物料向端盖侧积压，造成端盖密封受力过大漏料。

　　从实际使用的功能特性来看，该设备没有配置复杂的电控系统，结构简单可靠，日常维护只需要定期检查皮带张紧度、给脚轮轴承加注润滑脂即可，对操作人员的技能要求低，适合中小型加工车间的日常混料作业，罐体内部没有突出的搅拌桨结构，清理时只需要打开端盖擦拭筒壁即可，更换物料品种时不会出现不同批次物料交叉污染的问题，对于需要频繁切换混料品类的作业场景适配性很强。机架底部的脚轮采用耐磨聚氨酯材质，推动时不会刮伤车间环氧地坪，移动过程中噪音小，刹车装置可以保证设备在搅拌运行时不会因为罐体转动的反作用力出现移位，作业稳定性有充足保障。传动部分的带轮传动本身具备过载打滑的保护特性，当筒内物料投放过多出现卡滞时，皮带会自行打滑避免电机烧毁，相比齿轮传动的结构，抗过载能力更强，维修更换成本也更低。
