卡通风格混凝土搅拌玩具卡车造型设计

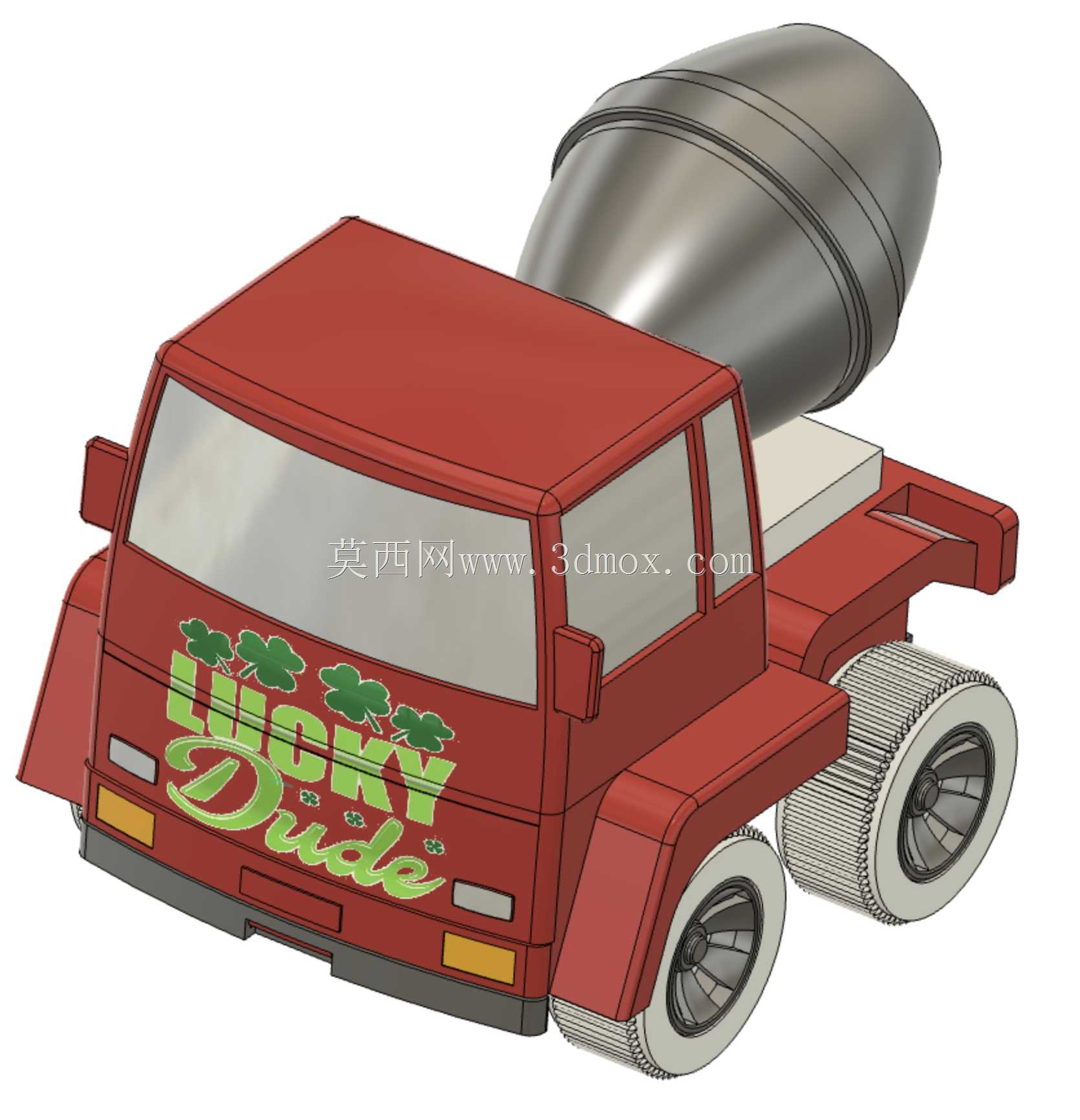

　　这款造型设计针对低龄儿童玩具场景开发，在还原混凝土搅拌车核心功能特征的基础上做了卡通化适配，整体结构摒弃了真实工程车辆的复杂管线与棱角设计，所有外露棱边均做了大圆角过渡处理，避免儿童玩耍过程中出现磕碰划伤的风险。车头部分采用短轴距平头布局，前挡风玻璃做了大倾角倾斜设计，既符合卡通视觉的圆润感，也能在玩具实际使用时减少正面碰撞的受力冲击，前脸预留的装饰区域可适配不同主题的印刷图案，图中呈现的三叶草与艺术字装饰方案，是针对童趣主题做的视觉适配，同类结构可快速更换印刷内容覆盖不同IP联名需求。

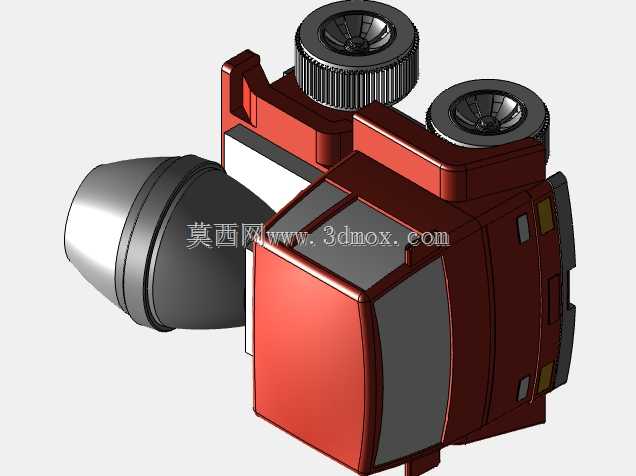

　　上装的搅拌罐体采用椭球形回转体结构，区别于真实搅拌车的斜置长罐体，这款设计将罐体轴线与车架平面的夹角缩小至12度，罐体直径与车头宽度的比例控制在1.1:1，整体重心更低，儿童推动玩耍时不易侧翻，罐体与车架的连接座做了隐藏式设计，外部无突出的固定螺栓结构，连接位置预留了0.2mm的转动间隙，可实现罐体的手动回转功能，还原真实搅拌车罐体转动的核心操作特征，同时转动阻尼控制在0.1N·m以内，低龄儿童可轻松操作。

　　行走系统采用大直径宽胎设计，轮胎表面做了简化的横向条纹防滑结构，轮辋部分采用一体化注塑成型的简化辐条造型，无需额外装配装饰件，轮轴与车架的连接位置采用卡入式快装结构，装配时无需额外紧固件，可大幅提升玩具量产时的装配效率，前后轮的轮距均做了加宽处理，前轮轮距比同比例真实搅拌车宽18%，后轮轮距宽22%，进一步提升行驶稳定性，即使在不平整的桌面或地毯表面推行，也不会出现卡滞或倾翻的问题。

　　车架部分采用一体化承载式结构，没有额外的底盘大梁设计，车头与上装安装座为一体成型结构，减少了零部件数量，整体壁厚控制在2.5mm，既满足玩具跌落测试的强度要求，也能控制注塑成型时的材料用量，车尾部分做了简化处理，省略了真实搅拌车的出料槽、操作扶梯等复杂结构，保持整体造型的简洁圆润，避免细小零件脱落造成儿童误食的风险。

　　从设计落地的角度看，这款造型所有分模线均设置在外观非主要可视面，车头与车架的分模线沿侧围棱线布置，搅拌罐体的分模线沿回转体的最大直径处布置，注塑生产时无需做复杂的滑块抽芯结构，可有效降低模具开发成本，所有外观面的拔模斜度均控制在1.5度以上，量产时脱模顺畅，不会出现外观面拉伤的问题。色彩搭配上采用高饱和度的主体色搭配金属质感的罐体，视觉辨识度高，符合儿童玩具的色彩认知特点，同时不同部件的色彩分区清晰，装配时可通过颜色快速区分零部件，减少装配错件的概率。

　　在实际使用场景中，这款造型既可以作为单独的滑行玩具使用，也可搭配同比例的工程场景玩具套装，作为场景配件使用，整体外形尺寸控制在长度120mm、宽度65mm、高度70mm的区间内，符合3岁以上儿童的手掌抓握尺寸，抓握位置设置在车头侧面与罐体前部的过渡区域，该区域无突出结构，抓握时贴合手掌弧度，长时间握持玩耍也不会产生硌手的问题。结构设计上所有可活动部件的连接均做了防脱落设计，轮轴卡入后需要施加15N以上的拉力才能脱出，罐体与连接座的配合也设置了防脱卡钩，避免儿童玩耍时零件脱落造成安全隐患，整体结构无尖锐点、无小尺寸可拆卸零件，完全符合玩具安全标准的相关要求。
