可18度单轴调节的天线安装固定支架

　　在户外无线通信站点搭建、临时通信点位布设、小型基站配套安装的工程场景里，天线的固定与角度微调一直是现场施工容易忽略却直接影响信号收发质量的环节。很多现场施工时会采用通用角码搭配螺栓的简易固定方式，不仅角度调节精度差，长期受户外风力载荷影响还容易出现连接松动、角度偏移的问题，后期运维需要反复登高校准，额外增加了不少现场工作量。这款天线安装支架的设计，正是针对这类现场安装的痛点做了针对性的结构优化，核心的调节结构采用18度单轴转动的设计，转动副的配合间隙控制在合理范围，既可以在安装时顺畅调整天线的俯仰角度，完成对准补偿，锁紧后又能提供足够的连接刚性，避免户外长期使用出现角度滑移。

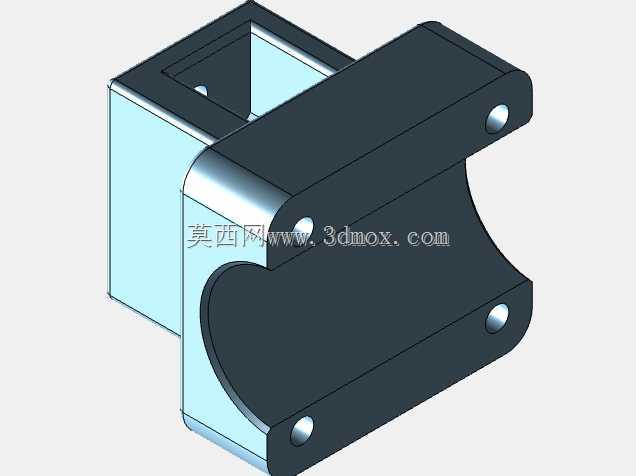

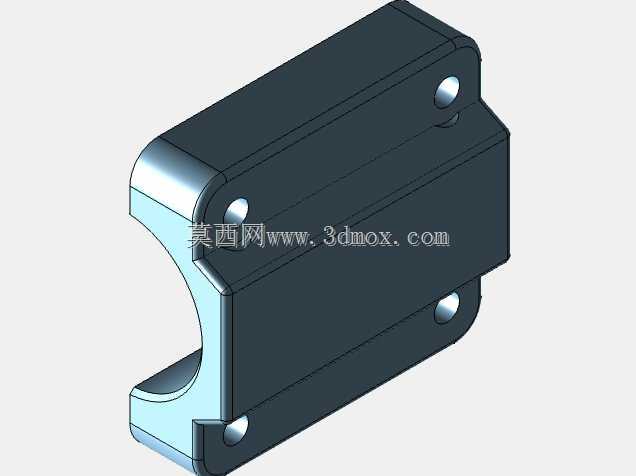

　　从结构组成来看，整个支架分为基座固定段、角度调节夹块、天线安装立杆三个核心部分。基座部分采用方形法兰安装面，适配现场常见的设备安装平台、桅杆侧壁等安装基面，安装时可根据现场基面的实际情况选择适配的法兰螺栓完成基座固定，方形安装面的设计相比圆形基座，在安装时更容易找准水平基准，减少现场调平的工作量。中间的夹块调节结构是整个支架的核心功能段，夹合面采用圆弧贴合设计，转动时可以沿着圆弧面顺畅滑动到目标角度，夹块上预留的紧固件安装位适配M8型紧固件，现场安装时可以用常规的内六角扳手完成锁紧操作，不需要配备特殊规格的安装工具，降低现场施工的工具准备要求。夹块的锁紧接触面做了防滑纹理处理，当M8紧固件达到额定锁紧扭矩时，接触面的摩擦力可以抵消常规户外风力带来的扭矩载荷，避免长期使用出现角度偏移。

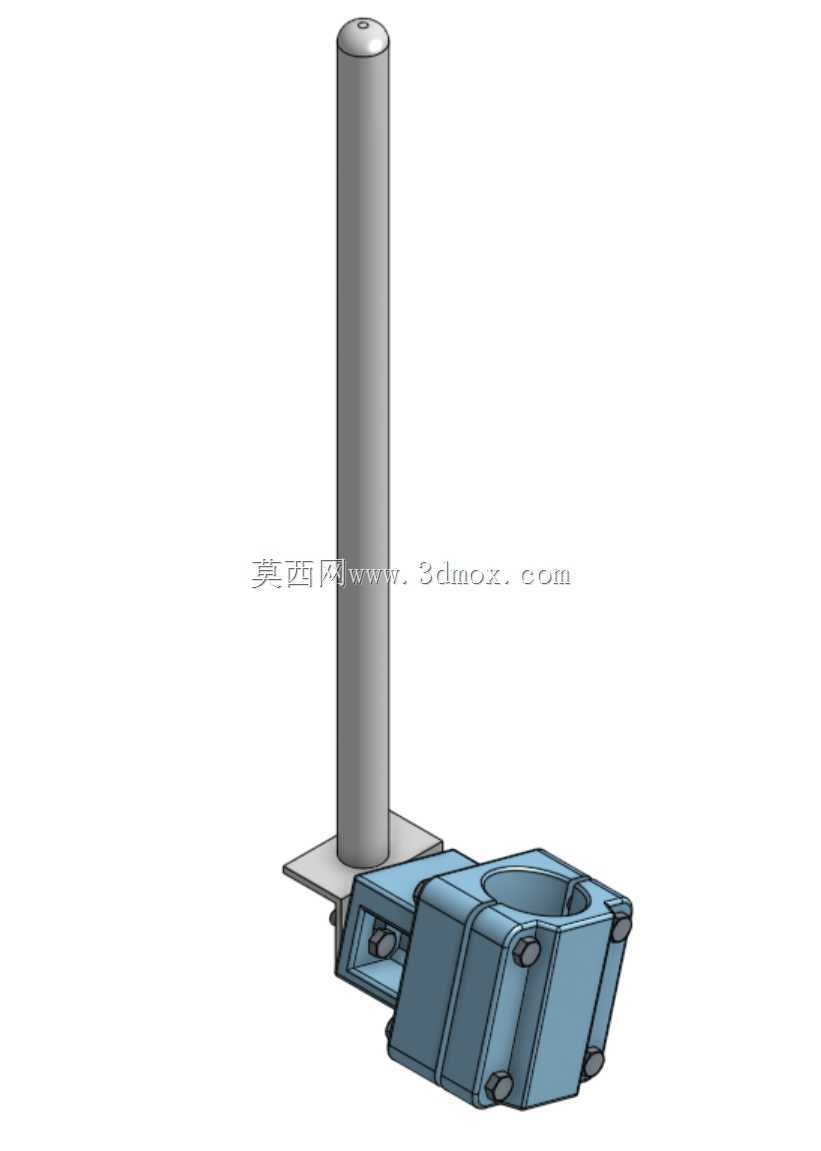

　　上部的天线安装立杆采用等直径圆柱结构，适配直径50-60mm的基座杆安装尺寸，立杆的顶端做了封闭处理，避免户外使用时雨水顺着立杆内部流入调节夹块结构，造成紧固件锈蚀的问题。立杆与下部夹块的连接采用同轴定位设计，安装时可以快速完成立杆与夹块的对接，不需要反复调整同轴度，减少现场安装的对位时间。整个支架的结构没有多余的复杂传动部件，所有连接部位都采用标准紧固件连接，后期运维时如果出现部件损坏，可以直接更换标准件完成维修，不需要整体更换支架，降低后期运维的配件成本。

　　在实际安装边界上，这款支架的安装基面不需要做特殊的预埋处理，只要是平面度满足常规安装要求的金属、混凝土基面都可以完成固定，法兰安装孔的间距适配现场常用的安装孔位标准，不需要现场重新打孔扩孔，减少现场施工的加工工作量。角度调节的18度行程覆盖了大部分户外天线安装时的俯仰角度调整需求，不需要额外搭配角度调节垫片就可以完成对准操作，调节时可以根据信号测试的结果实时微调角度，锁紧后即可保持角度稳定。立杆的长度设计兼顾了天线安装高度与整体结构刚性，不会因为立杆过长导致风载下晃动量过大，也不会因为立杆过短导致天线安装后与下部基座产生干涉。

　　从结构设计的细节来看，所有的棱角位置都做了小倒角处理，避免现场安装时锋利的边角划伤施工人员，也减少应力集中带来的结构断裂风险。夹块的壁厚经过载荷校核，在常规户外风力载荷下不会出现夹块变形、锁紧失效的问题，紧固件的选型也考虑了户外使用的防锈需求，适配常规的镀锌或不锈钢标准件，长期在户外潮湿、多雨的环境下使用也不会出现严重锈蚀导致无法拆卸的问题。整个支架的结构拆分后零件数量少，运输时可以拆分包装，减少运输过程中的体积占用，现场组装时只需要按照装配顺序完成几个紧固件的锁紧即可完成组装，不需要复杂的装配工装，即使是没有经过复杂装配培训的现场施工人员，也可以对照装配说明快速完成整个支架的组装与天线安装。
