MC4光伏连接器正极接触端子结构

　　在分布式光伏电站、户用光伏系统的组件串接环节，这类正极接触端子是MC4连接器内部实现电流导通的核心接触件，直接决定光伏组串的连接可靠性与载流稳定性。从实际工程应用来看，光伏组件的输出引线需要通过公母匹配的MC4连接器完成快速插接，而该正极引脚作为公端内部的核心导电部件，需要与母端的弹性接触簧片形成稳定的低电阻接触，同时要适配户外长期使用的耐候、抗振动、防氧化要求，避免接触电阻过大引发的发热、打火甚至组件功率损耗问题。

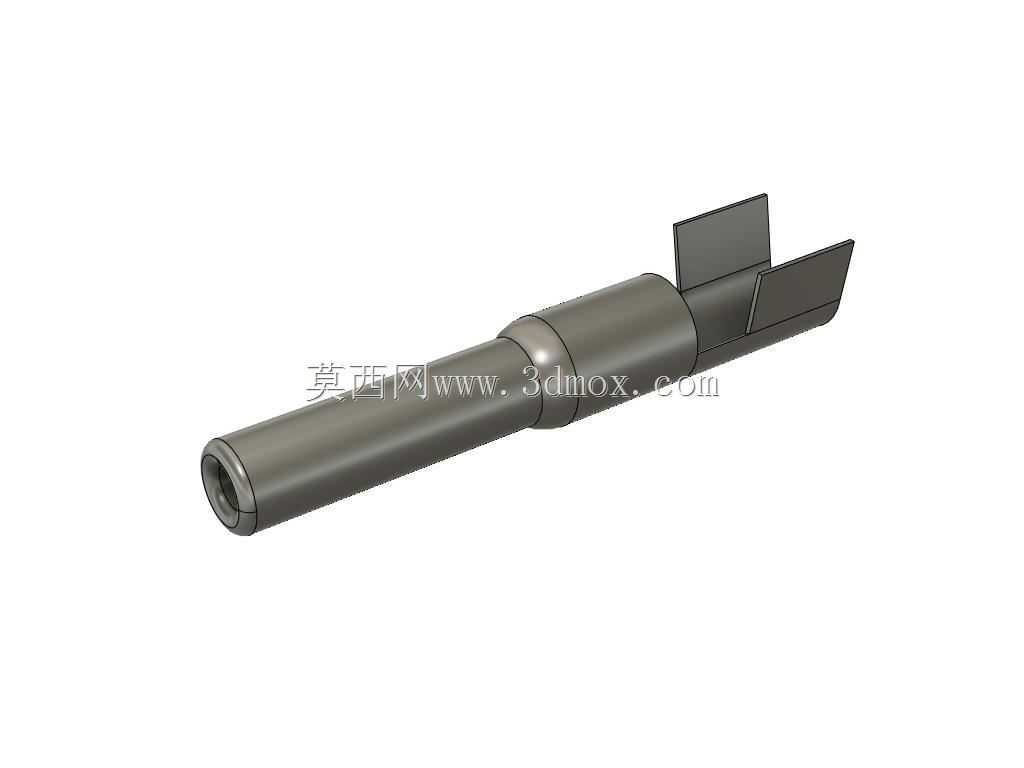

　　从结构设计逻辑来看，该引脚采用一体化车削加尾部冲压成型的结构，前端为空心圆柱状接触段，外圆尺寸严格匹配MC4连接器公端绝缘壳体的内孔安装公差，装配后前端伸出绝缘壳体的长度经过精确计算，插接时能够顺利导入母端接触腔，不会出现插接过深顶坏母端簧片、或是插接过浅接触面积不足的问题。圆柱段中部设置的环形凸台，一方面作为装配限位结构，安装时卡入绝缘壳体内部的定位卡槽，防止引脚在插拔力作用下出现轴向窜动，另一方面也能增强引脚与壳体之间的密封配合面，减少水汽、粉尘沿装配间隙进入连接器内部的概率。尾部的分叉式压接翼是设计的关键功能段，两个对称的压接片经过冲压成型后具备合适的折弯角度，压接时能够均匀包裹剥除绝缘层的光伏线缆铜芯，压接后形成的六边形或四边形压接区可以保证足够的拉脱力，同时让铜芯与引脚之间形成充分的金属接触，降低接触电阻，避免长期使用过程中出现压接松动、氧化腐蚀的问题。

　　从安装边界与尺寸适配角度，该引脚的外径、有效接触长度完全符合MC4连接器的通用行业尺寸规范，能够适配主流厂商生产的MC4公端绝缘外壳、密封橡胶圈以及锁紧螺母，不需要额外修改模具即可完成整连接器的装配。压接翼的内宽尺寸经过优化，既可以适配常规4平方毫米的光伏专用线缆，也能兼容6平方毫米的大载流线径，压接时不需要更换压接钳模口即可完成不同线径的压合作业，适配现场施工的不同选型需求。在实际选型使用中，这类引脚的表面通常会做镀锡处理，既能够提升铜基材的抗氧化能力，也能降低接触电阻，在户外高低温循环、紫外线照射、雨水侵蚀的环境下，依然能够保持稳定的导电性能，不会因为长期暴露出现接触表面氧化发黑、电阻升高的问题。

　　从结构建模的细节来看，建模过程中需要重点关注几个关键尺寸的公差配合：前端圆柱段的外圆公差需要控制在合理范围，既要保证装配时能够顺利压入绝缘壳体，又要避免间隙过大导致引脚晃动；中部环形凸台的外径与轴向位置需要和壳体内的卡槽精准匹配，保证装配后引脚的轴向位置度；尾部压接翼的折弯角度、张开距离需要和压接工艺匹配，确保压接后压接翼不会出现开裂、回弹的问题。同时，圆柱段前端的导入倒角设计也十分关键，合适的倒角角度能够在公母端插接时起到导向作用，减少插接阻力，避免插接过程中刮伤母端的接触簧片，影响接触可靠性。在光伏系统的实际运维过程中，这类接触端子的性能直接影响整个组串的发电效率，接触不良导致的电阻升高会带来明显的功率损耗，严重时甚至会引发直流拉弧，带来火灾隐患，因此在结构设计时，所有的尺寸参数、表面处理要求、压接性能要求都需要严格匹配光伏行业的相关标准，保证在25年以上的设计使用寿命周期内，接触电阻始终保持在合格范围内，不会出现松动、腐蚀、过热等失效问题。
