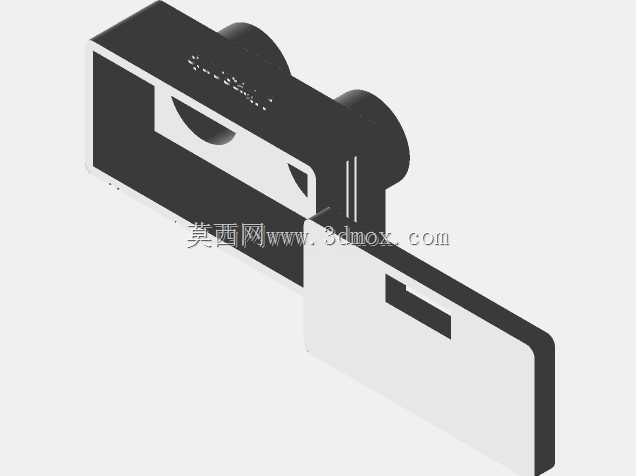

超声波SR04测距传感器结构建模

　　在做智能小车避障、料位检测、自动门触发这类项目的结构适配时，SR04超声波测距模块是绕不开的常用部件，很多刚接触硬件结构设计的工程师容易忽略它的安装边界，导致实际装配时出现探测角度被遮挡、接线空间不足的问题，这个三维建模就是完全按照实物的装配尺寸还原，能直接导入装配体做干涉检查。

　　从实际使用场景来看，这款传感器的应用覆盖了从学生科创项目到工业简易测距工位的多个场景，比如AGV小车的前端避障，通常会在车头左右各装一个，配合舵机做扫描式测距，这时候就需要严格控制模块的安装高度——它的两个换能器中心距是固定的，安装时如果前方有结构件突出超过换能器平面2mm，就会在15cm以内的近距离探测时产生杂波反射，导致测距值跳变，建模时特意把换能器的突出高度、外壳的倒角细节都做了还原，方便设计安装支架时直接做贴合面匹配。

　　模块的功能逻辑很清晰，一个换能器负责发射40kHz的超声波脉冲，另一个负责接收反射回波，通过计算声波往返时间换算距离，有效探测范围通常在2cm到4m之间，对应不同反射面的材质会有细微差异，比如对海绵这类吸音材质的探测距离会缩短到1.5m以内，结构设计时不需要考虑内部电路的排布，外壳已经做了完全的封装，只需要预留四个引脚的接线空间即可，四个引脚分别是VCC、Trig、Echo、GND，引脚间距是标准的2.54mm，建模时把引脚的长度和焊盘位置都做了准确还原，做PCB板适配时可以直接对齐封装。

　　设计思路上完全遵循实物的拆分逻辑，外壳分为上下两部分，上壳预留两个换能器的安装圆孔，下壳做电路板的支撑筋位，两个换能器是圆柱形结构，通过胶粘固定在上壳的圆孔内，突出外壳表面1.5mm，这个细节很重要，很多仿制模型会把换能器做的和外壳齐平，实际装配时会导致换能器的振动被外壳约束，影响发射灵敏度。模块的整体外形是长方体加两个圆柱形探头的组合，主体长宽尺寸是45mm×20mm，厚度是15mm，安装孔位在电路板的四个角，孔距是40mm×15mm，孔径是2mm，适合用M2的铜柱或者自攻螺丝固定，安装时需要注意探头的朝向，两个探头的中心连线要和探测面平行，不能出现上下倾斜，否则会导致垂直方向的探测角度收窄，出现探测盲区。

　　在做设备集成的时候，还要考虑模块的电磁兼容安装位置，不要和变频器、伺服驱动器这类强干扰源靠的太近，建议安装距离保持在10cm以上，如果必须靠近，要在模块外壳包裹铜箔做屏蔽处理，建模时外壳的壁厚是1.2mm，预留了包裹铜箔的空间，不会因为加了屏蔽层导致和周边结构干涉。另外模块的接线端建议留10mm以上的走线空间，因为杜邦线或者端子线的插头本身有8mm左右的长度，如果空间留的不足，会导致插头被挤压，出现接触不良的问题。

　　很多工程师在做结构设计时，会给这个传感器做一个保护罩，保护罩的前方要做镂空处理，镂空区域要完全覆盖两个探头的探测范围，探头的水平探测角度大概是60度，垂直角度大概是40度，所以保护罩的镂空宽度不能小于30mm，高度不能小于20mm，而且保护罩的内壁要做哑光处理，避免超声波在罩体内反射产生误触发，用这个三维模型可以直接在装配环境里模拟保护罩的安装位置，提前验证探测范围是否被遮挡，不用等实物打样再调整。

　　还有一个容易被忽略的细节是模块的工作温度范围，常规款的SR04工作温度在-10℃到60℃之间，如果用在户外低温环境，要选工业级的版本，外形尺寸和常规款一致，只是换能器的材质耐温性更好，结构安装尺寸完全通用，所以这个模型也能适配工业级版本的装配验证。在做移动机器人的安装时，通常会把模块装在可转动的云台上，这时候要考虑模块的重量，整个模块带引脚的重量大概是8g，云台的扭矩不需要太大，建模时也还原了模块的重心位置，重心在两个探头连线的中点后方5mm处，做云台负载计算时可以直接参考这个重心位置，避免出现转动时抖动的问题。
