Guva-S12SD紫外线检测传感模块结构设计

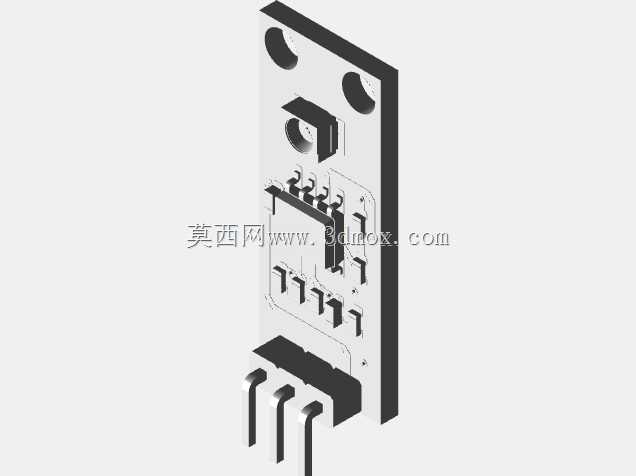

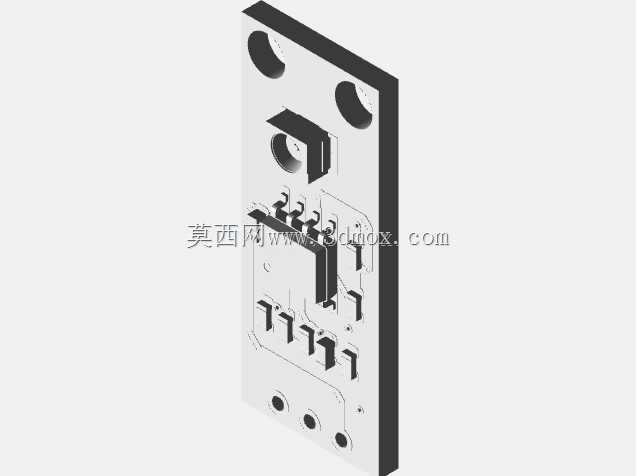

　　在户外环境监测设备、穿戴式紫外线预警装置、智能光照调控系统、工业UV固化设备的状态采集环节中，这类紫外线传感模块是前端信号采集的核心小型部件，承担着将紫外线辐照强度转换为可被主控电路识别的电信号的作用，不同于大型集成式检测设备，这类小型模块化部件可以直接嵌入到各类终端设备的PCB板上，不需要额外设计复杂的信号调理外围电路，大幅降低终端产品的开发周期。从结构设计层面来看，整个模块采用玻纤环氧板作为基材，板体边缘做了圆角过渡处理，避免安装过程中板边毛刺划伤操作人员或者相邻线路，板体上开设两个对称的圆形安装孔，孔位间距匹配通用小型传感模块的安装标准，可以通过M2规格的螺丝直接固定在设备内部的安装柱上，也可以配合排针直接插焊在主控电路板上，两种安装方式都预留了足够的操作空间，不会出现螺丝与板上元件干涉的情况。

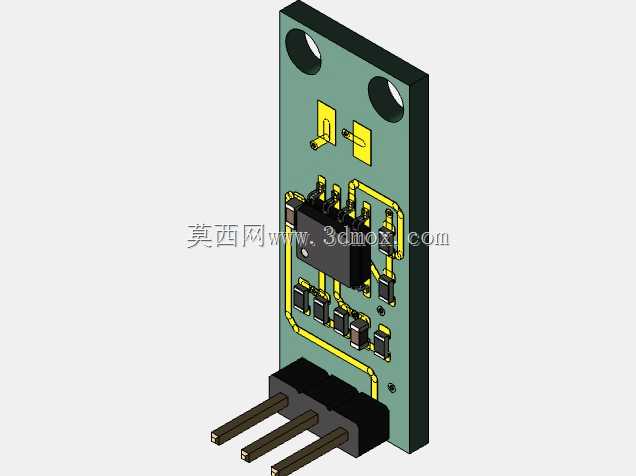

　　板载元件的布局充分考虑了信号抗干扰需求，核心UV传感芯片布置在板体靠上的位置，上方没有任何遮挡元件，保证紫外线可以直接照射到传感芯片的感光窗口，不会被周边的电阻、电容元件遮挡光路；信号调理电路的阻容元件围绕核心芯片紧凑布置，走线长度尽可能缩短，减少信号传输过程中的衰减和外界电磁干扰，电源输入端的滤波电容布置在排针供电引脚的近端，可以有效滤除供电线路上的纹波，避免电源波动影响检测精度。

　　模块下方采用标准2.54mm间距的直插排针作为对外接口，排针长度适配常规面包板及PCB板的焊接深度，插装后排针与板体保持垂直，不会出现歪斜导致的插接困难问题，排针的引脚定义从左到右依次为电源、信号输出、接地，和通用模拟输出传感模块的引脚定义保持兼容，替换同类型其他模块时不需要修改PCB板的走线设计。在实际选型使用过程中，需要注意模块的安装边界要求：模块整体厚度包含排针在内不超过12mm，板体宽度10mm，长度35mm，安装时需要保证感光面朝向紫外线入射方向，感光面上方不能有透明或者半透明的遮挡物，避免紫外线被吸收或者折射导致检测值偏低；如果是在户外高湿环境下使用，还需要在板体表面喷涂三防漆，但是要注意避开核心传感芯片的感光窗口，防止三防漆涂层影响紫外线的透过率。建模过程中对照实物元件的实际尺寸逐一核对，板上的每一个阻容元件的封装尺寸、引脚位置都和实物保持一致，排针的插针直径、间距严格按照2.54mm排针的标准尺寸绘制，板上的走线宽度、焊盘尺寸都符合常规PCB板的加工工艺要求，安装孔的孔径、沉头深度都做了准确还原，不管是用来做设备整体装配的干涉检查，还是用来做产品结构的展示演示，都可以直接调用，不需要再额外调整尺寸。

　　这类小型传感模块的结构设计看似简单，实则每一处布局都和实际使用需求紧密相关，比如安装孔的位置如果过于靠近板边，固定的时候螺丝容易压裂板边，如果过于靠近板上元件，螺丝拧紧的时候会和元件产生干涉；感光芯片的位置如果布置得过于靠下，排针的塑料基座会在低角度入射的紫外线下产生阴影，遮挡感光面，影响低角度紫外线的检测精度；阻容元件如果布置得离感光芯片过远，走线过长会引入额外的电磁干扰，导致输出信号出现不必要的噪声，影响检测数据的稳定性。在做设备整体结构设计的时候，这类模块的安装位需要预留至少1mm的周边间隙，方便后期装配的时候调整位置，同时要注意模块周边不要布置发热量大的元件，长期高温环境会影响传感芯片的检测精度，加速元件老化。
