30AH大容量多协议快充移动电源结构设计

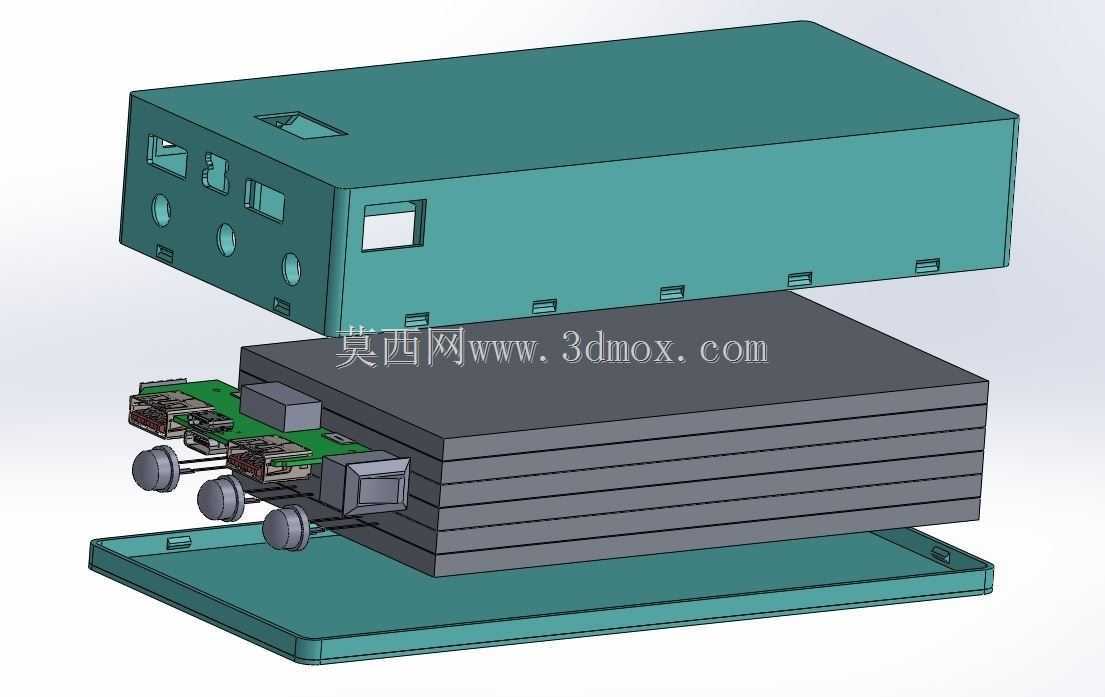

　　在户外作业、工业现场临时供电、便携设备应急补能的场景中，大容量快充移动电源是解决无市电环境下设备供电的核心便携储能载体，本次拆解呈现的30AH规格移动电源结构，围绕高容量电芯堆叠、多协议快充适配、结构防护三个核心维度展开设计，完全贴合工业DIY与便携供电的实际使用需求。从内部堆叠逻辑来看，电芯组采用层叠式排布方案，将多节电芯整齐码放在下壳体的限位槽内，每一层电芯之间预留0.2mm的绝缘间隙，避免电芯膨胀后相互挤压造成的安全隐患，电芯组与底部壳体之间铺设1mm厚的环氧绝缘板，隔绝壳体金属毛刺可能造成的电芯外皮破损风险。

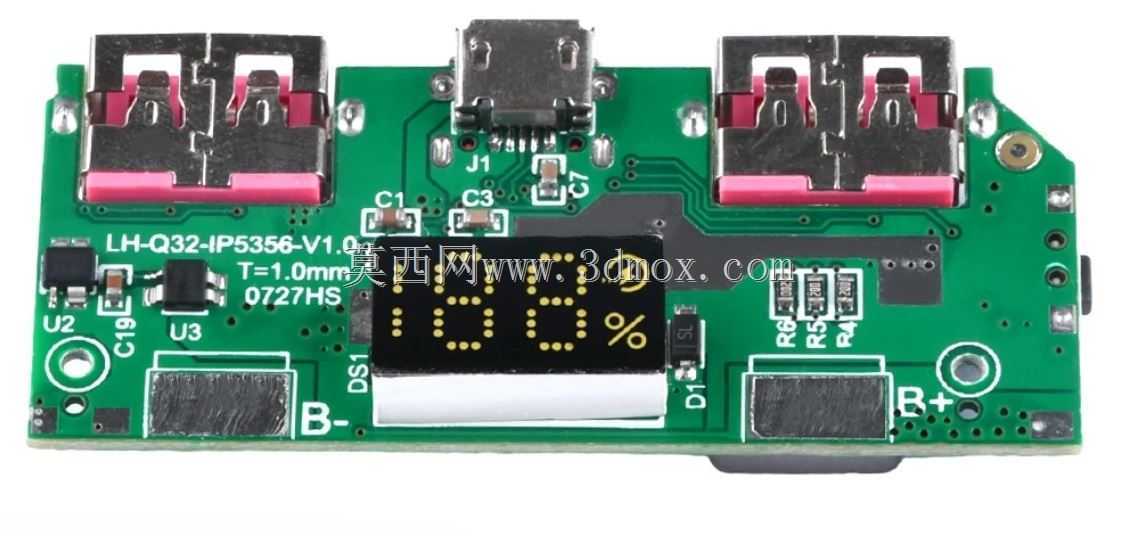

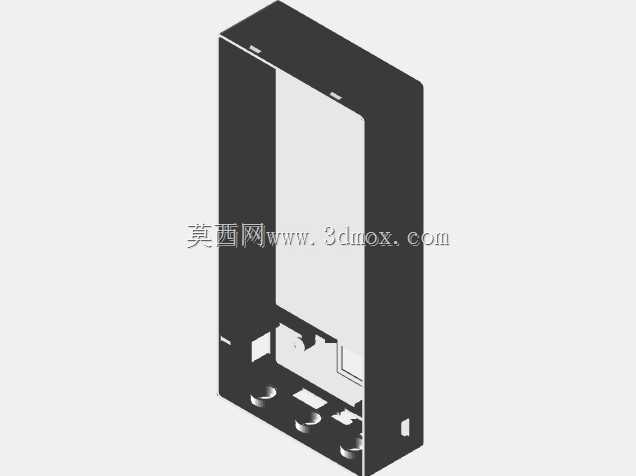

　　充电管理模块采用IP5356方案，支持Micro USB、USB-C等三种充电输入端口，同时覆盖QC3.0、PD3.0、PD2.0、AFC、FCP等市面主流快充协议，模块直接固定在电芯组的端部位置，通过镍片与电芯组实现焊接导通，模块上的接口位置与上壳体的开孔完全对位，装配后接口端面与壳体外表面齐平，既保证插拔操作的便利性，也避免接口突出壳体造成的磕碰损坏。上壳体与下壳体采用卡扣式连接结构，沿壳体周向均匀分布8个方形卡扣位，装配时无需额外螺丝固定，卡扣的咬合深度设计为1.2mm，既保证壳体扣合后的连接强度，也方便后期维护时的无损拆解；壳体边角处做R3圆角过渡，避免尖锐边角在携带过程中划伤操作人员或其他设备。

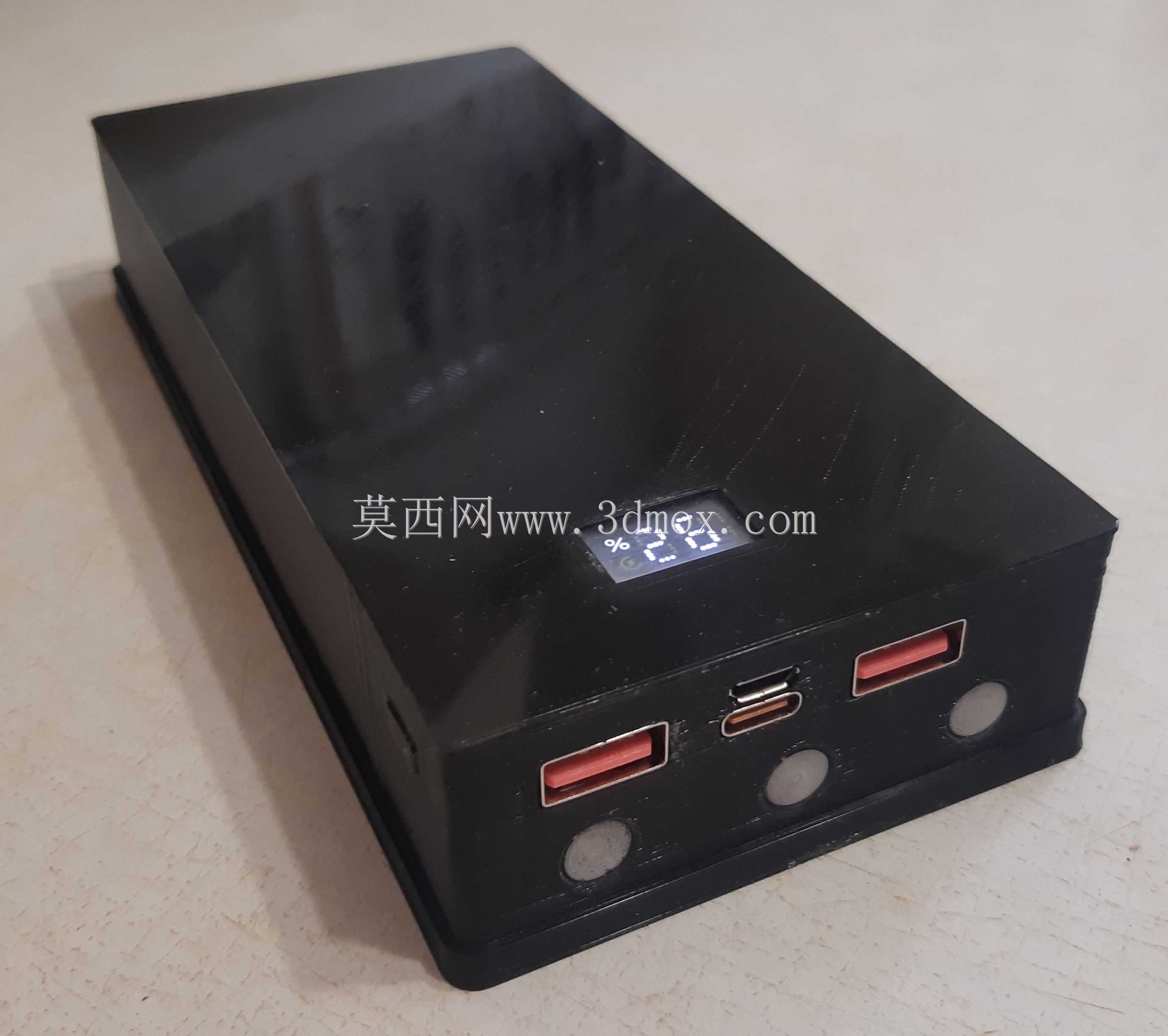

　　从安装边界来看，整体外形为规整长方体结构，长度方向预留了接口与按键的安装空间，宽度方向完全匹配电芯组的堆叠尺寸，没有多余的空间浪费，整体结构紧凑，可轻松放入工具包或设备储物格内；壳体表面预留了数字显示屏的安装开孔，可实时显示剩余电量、充电电压电流等参数，方便操作人员随时掌握供电状态。在结构防护设计上，上下壳体的合模面处设计了一圈0.8mm高的止口，装配后止口相互咬合，可阻挡日常使用中的灰尘与泼溅水滴侵入内部，提升户外复杂环境下的使用可靠性；电芯组与充电模块之间预留了3mm的走线空间，所有功率走线采用20AWG硅胶线，走线沿壳体内壁的走线槽排布，避免电芯膨胀挤压线材造成绝缘层破损。针对工业场景的使用需求，壳体采用阻燃ABS材质注塑成型，抗冲击强度可满足1.2米高度自由跌落不破裂的要求，内部电芯组的两端设置了EVA缓冲垫，可吸收跌落或震动时的冲击力，避免电芯受冲击后出现内部短路。在接口设计上，所有充电端口的根部都做了加厚处理，可承受至少5000次的插拔操作而不出现松动，端口内部设置了防尘塞安装位，可根据使用需求选配防尘塞，进一步提升恶劣粉尘环境下的使用寿命。

　　从散热设计来看，充电模块的发热元件位置对应壳体上开设了细密的散热格栅，充电过程中产生的热量可通过格栅自然散出，避免内部热量堆积造成的充电效率下降或元件老化加速；电芯组的层叠间隙也可形成自然的散热通道，大电流充放电时电芯产生的热量可通过间隙快速传导到壳体表面散发。整个结构设计没有多余的装饰性结构，所有特征都服务于功能实现与可靠性提升，不管是作为工业现场便携检测设备的供电载体，还是作为户外作业的应急储能电源，都能满足长时间稳定使用的要求，结构件的设计公差控制在±0.1mm范围内，可直接用于开模量产，也可作为DIY爱好者自制大容量移动电源的结构参考，装配流程简单，不需要复杂的专用工装，普通操作人员按照装配顺序即可完成整机组装。
