KFB2.0型3D打印设备控制连接主板

　　这款控制板是桌面级FDM3D打印设备的核心连接载体，日常在创客工作室、小型加工服务点、院校创新实训基地的桌面3D打印机上应用广泛，承担着设备各执行部件的信号中转、动力接线分配的核心作用，是整台设备电控部分的物理连接枢纽。从实际使用场景来看，打印作业时，主板需要同时对接步进电机驱动模块、加热头温控线路、热床供电回路、限位开关信号线路、散热风扇供电端，以及外接的操作显示屏、USB通讯接口，所有外接部件的线路都通过板载的不同接口完成物理连接，避免零散接线带来的线路干扰、松脱风险，也能大幅简化设备整机组装时的接线工序，降低装配出错概率。

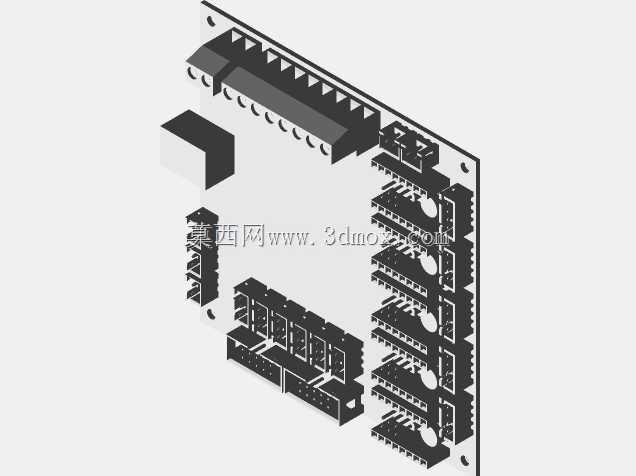

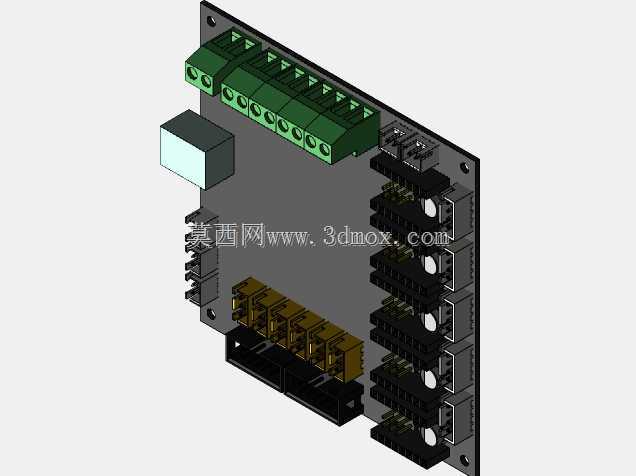

　　设计层面，这款主板采用矩形板式结构，板边预留了标准的安装固定孔位，孔位间距匹配常规桌面3D打印机的电控仓安装尺寸，安装时可以直接通过铜柱固定在设备机架的电控安装位上，不需要额外做打孔改装，适配多数采用开源控制方案的桌面级3D打印机改装、替换需求。板上的接口布局做了分区规划：大电流的供电、加热回路接线端采用绿色栅栏式接线端子排，这类端子的夹持力充足，能承载加热回路的大电流通过，接线时只需要将剥好的线芯插入端子孔位拧紧螺丝即可，不需要额外压接接插件，现场装配、后期维护换线都很方便；步进电机驱动模块采用堆叠式接插槽位，每个槽位对应一个轴的驱动模块，插装时对准槽位针脚压入即可，后期更换驱动、调整驱动电流不需要动烙铁焊接，降低了维护门槛；信号类的限位开关、温控探头接口采用针座式接插件，对应线材压好杜邦头就能直接插装，接线标识清晰，能减少接反线路烧坏部件的风险。

　　板上还预留了方型的供电模块安装位，可直接焊接安装对应的电源转换模块，为板上的低压控制回路提供稳定供电，不需要额外外接独立的降压模块，进一步压缩电控部分的占用空间。从安装边界来看，主板整体厚度控制在合理范围，板上最高的元件为接线端子排，安装后突出板面的高度不会与电控仓的盖板、其他内置部件产生干涉，所有接口的朝向都做了优化，接线后线材可以顺着板边走向梳理，不会出现线材弯折过度、遮挡其他接口的问题。实际选型替换时，只需要核对原有主板的安装孔距、接口定义是否匹配，不需要改动设备的原有线路走向，就能直接替换原有故障主板，也可以用于自制3D打印机的电控部分搭建，减少自行设计电路板的周期与成本。

　　板载的接插件都选用了工业级的耐插拔型号，长期在设备振动、温度小幅波动的工作环境下，也能保持稳定的接触性能，避免因为接插件接触不良导致的打印中断、部件失控问题。在结构建模过程中，所有元件的安装高度、接插件的插装空间都做了精准还原，做设备整体装配干涉检查时，可以直接调用这个模型导入整机装配体，核对电控仓的空间是否足够、接线后线材的弯曲半径是否满足要求，不需要再手动搭建主板的简化模型，能大幅缩短整机设计的建模周期。
