纵维立方凯龙3D打印机LED照明改装组件

　　桌面级FDM3D打印机的封闭成型仓在日常作业中，常因环境光线遮挡、设备自身结构阻挡，导致操作人员无法清晰观察打印首层附着状态、层纹成型质量以及支撑结构的生成情况，尤其是打印深色耗材时，昏暗的仓内环境极易错过首层翘边、耗材挤出异常等早期故障，等到发现时往往已经造成数小时的打印时长浪费与耗材损耗。这套针对纵维立方凯龙机型设计的LED照明改装组件，正是瞄准桌面级设备成型仓照明不足的实际痛点开发，无需改动设备原有电路与结构主体，就能为成型区域提供均匀无暗角的照明覆盖。

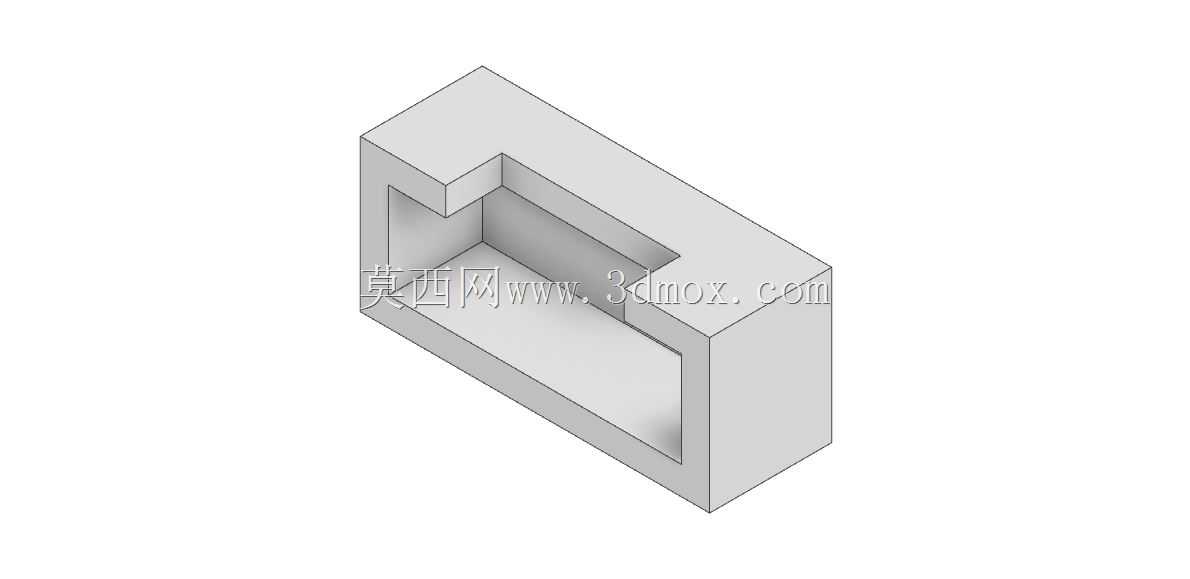

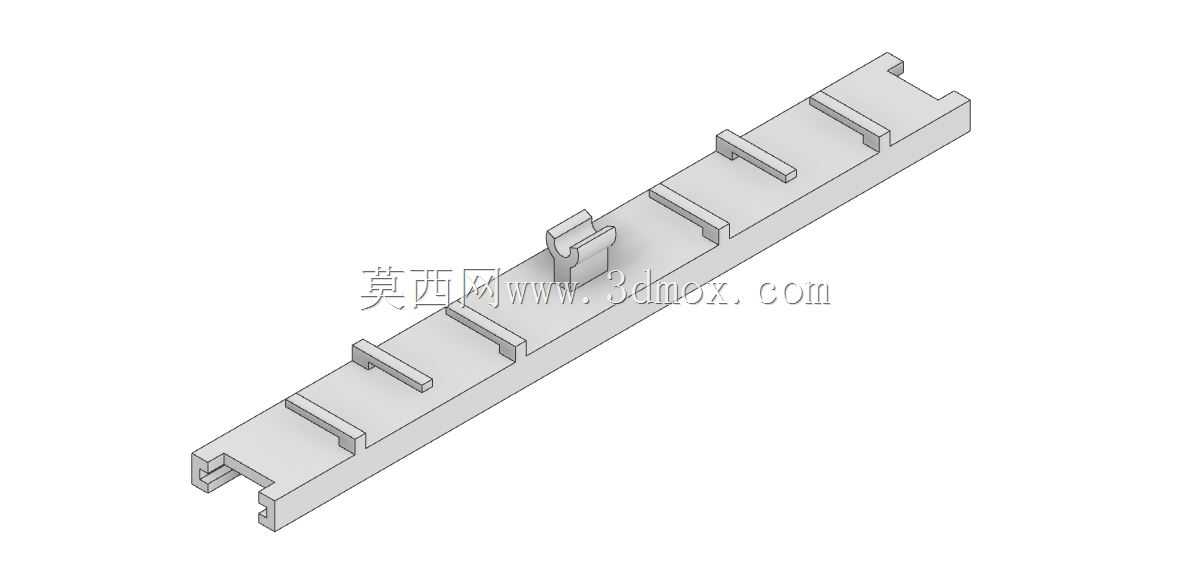

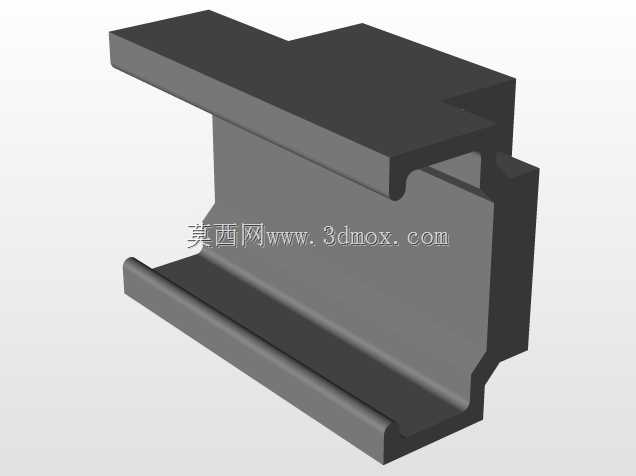

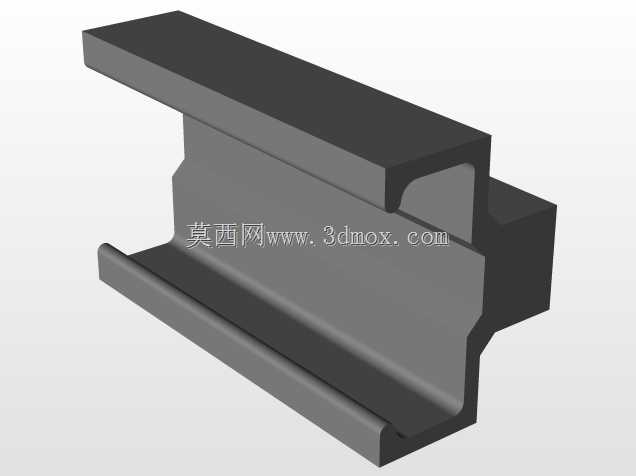

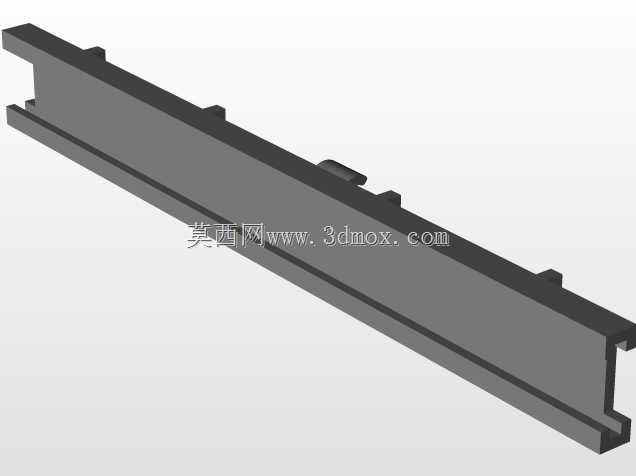

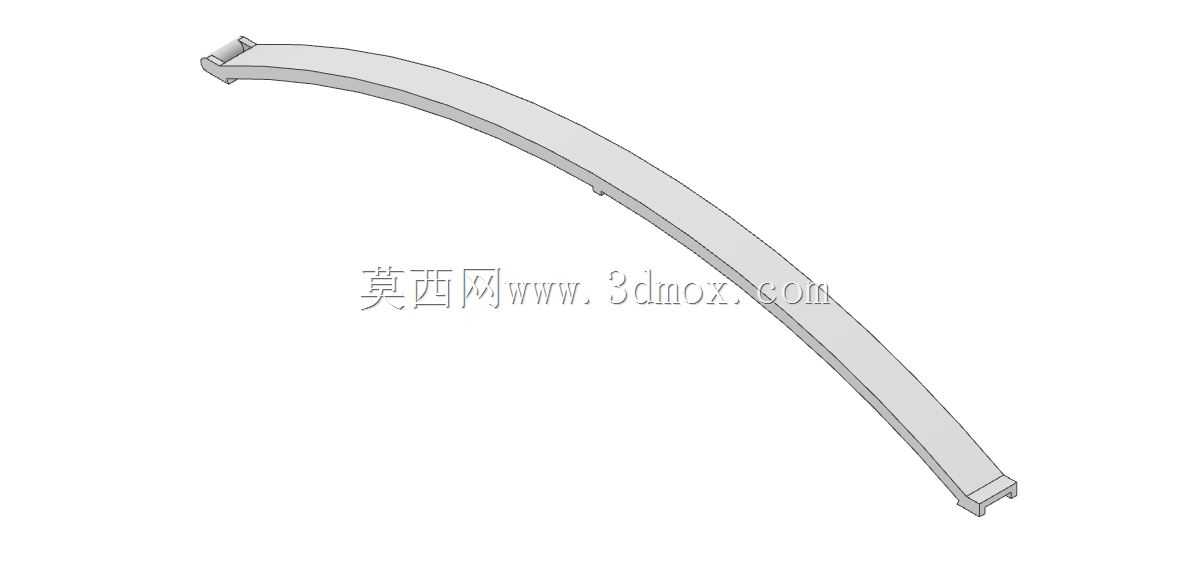

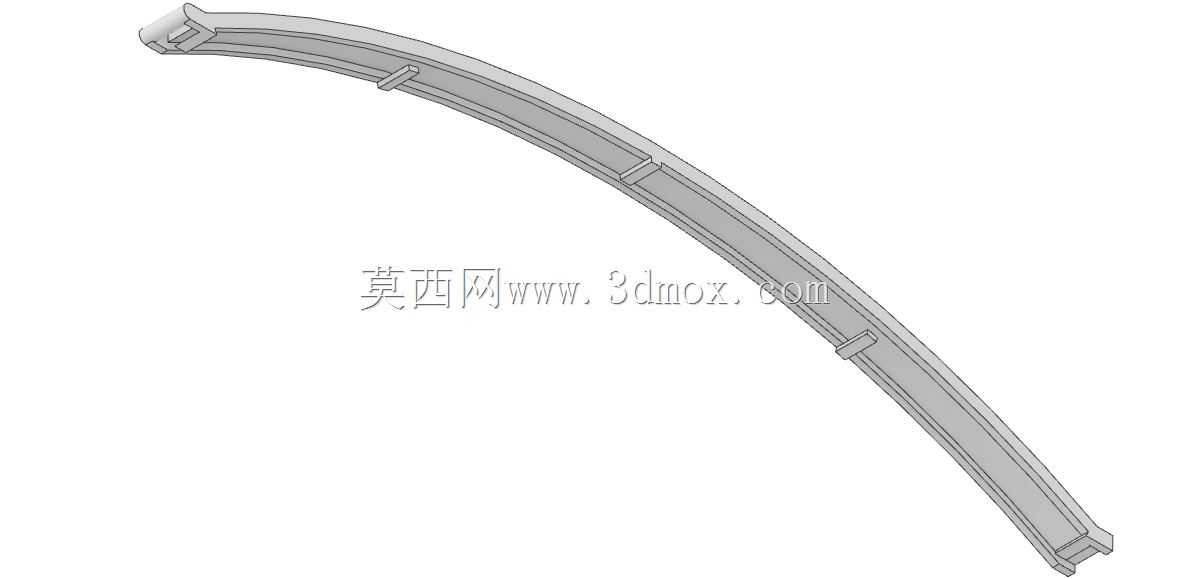

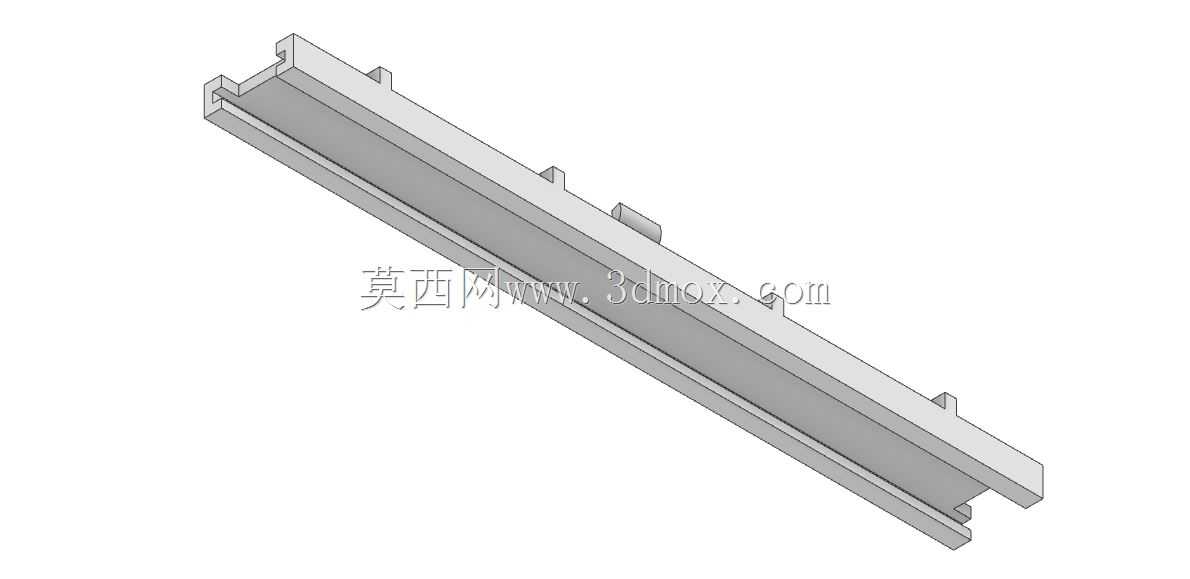

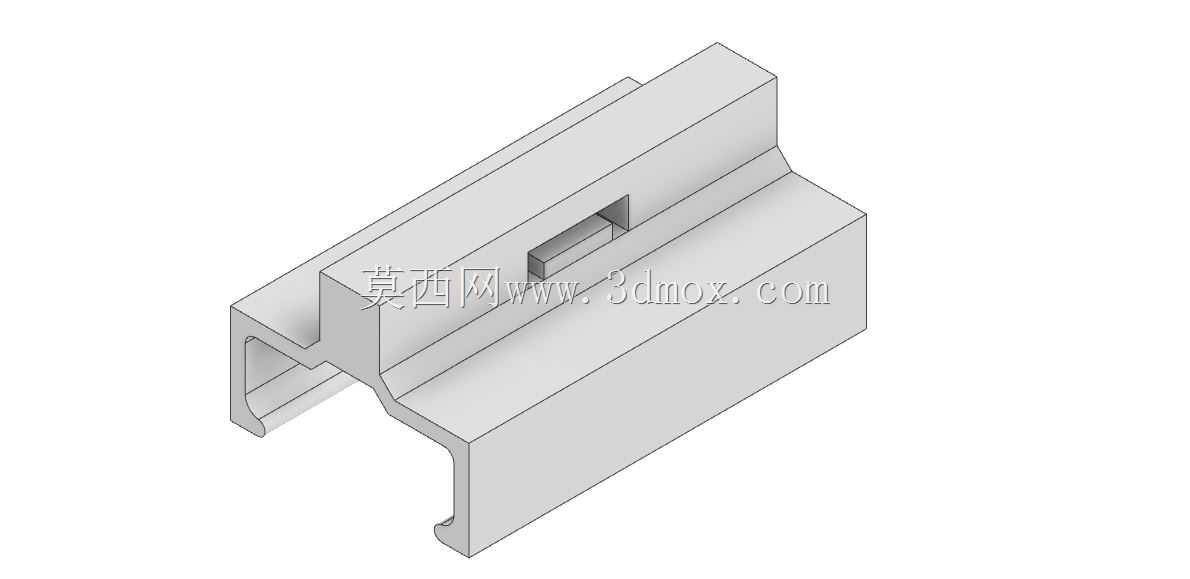

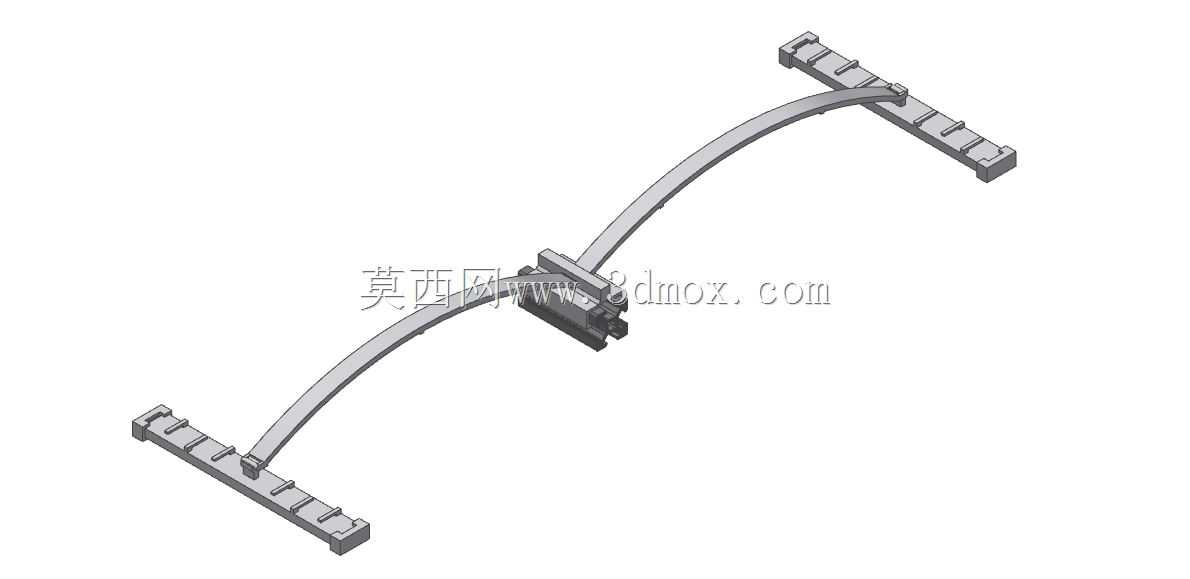

　　整套照明组件的核心光源采用两段5630规格LED灯带，单段灯带集成6颗LED发光单元，单段灯带的外形尺寸控制在124×12.5×1.5mm，可从常规1米长的标准5630灯带上直接裁切获得，无需定制特殊规格光源，降低了后期维护替换的物料成本。灯带的固定依托两组打印成型的安装支架完成，支架采用与设备打印耗材兼容的PLA或PETG材质即可制作，支架的卡扣结构直接卡在设备原有X轴横梁的型材边缘，安装时不需要在设备型材上打孔、攻丝，也不需要额外粘贴双面胶，避免残胶污染设备表面，卡扣的配合间隙经过反复调试，既可以保证支架卡入后不会随打印头往复运动出现松动移位，又能在需要调整灯带照射角度时，徒手就能扳动支架调整俯仰角度，适配不同打印高度下的照明需求。

　　电路连接部分，组件配套了适配的开关部件与连接导线，开关选用14.5×9.5×15mm规格的IO开关，搭配弹簧连接器与1米长的连接导线，供电端可适配12V-500mA的常规LED电源适配器。考虑到纵维立方凯龙机型原厂仅提供24V供电输出，设计时特意预留了两种供电方案的适配空间：如果使用者手头有适配的24V灯带，可直接将灯带接入设备预留的供电端口，省去外接适配器的布线麻烦；如果使用常规12V灯带，则可通过外接适配器独立供电，两种接线方式都不会干扰设备原有主板的供电稳定性，避免因改装造成主板烧毁、打印中断等问题。灯带的走线沿着设备原有横梁的线槽布置，配套的线卡结构可以将导线完全固定在型材槽内，不会与运动的打印头、皮带部件发生干涉，即使打印头高速往复运动，导线也不会出现晃动、剐蹭打印件的情况。

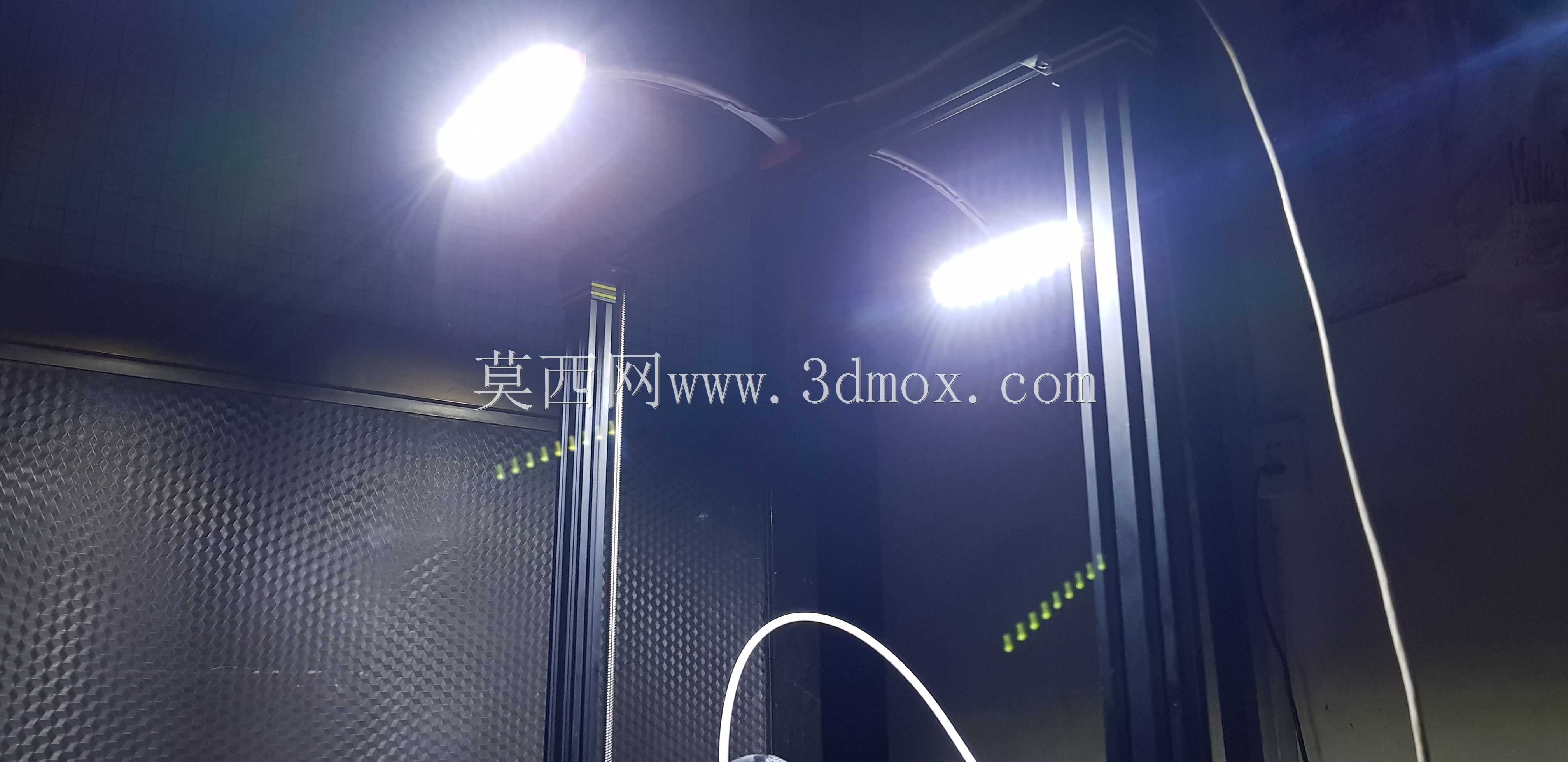

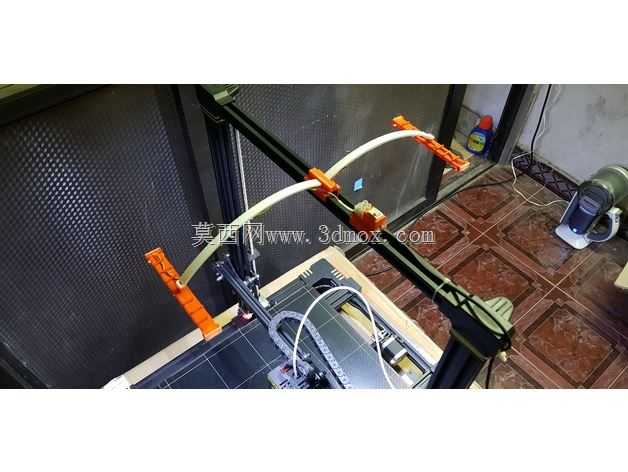

　　从实际使用场景来看，这套照明组件的照射范围完全覆盖凯龙机型的整个成型平台，光线从X轴横梁位置斜向下照射，不会在打印件表面形成操作人员视角的反光，观察首层打印时，能清晰看到耗材挤出的线宽是否均匀、平台与喷嘴的间隙是否合适；打印大尺寸模型时，光线可以随着X轴的移动同步调整照射位置，始终保证正在打印的层区域处于充足照明下，即使是夜间无环境补光的作业场景，也不需要额外放置桌面台灯，避免台灯占用桌面空间、光线被设备框架遮挡的问题。安装支架的结构设计充分考虑了不同使用者的布线习惯，预留了多个走线槽位，导线可以从支架的左侧或右侧引出，适配不同摆放位置的电源插座，不会出现导线拉扯、张力过大导致的接头松动问题。

　　在安装边界的适配性上，整套组件加装完成后，不会超出设备原有外形尺寸，X轴运动到左右两端极限位置时，支架与灯带都不会与设备的左右立柱、外壳发生碰撞，Z轴抬升到最高打印高度时，灯带也不会触碰设备顶部的框架结构，完全保留设备原有的最大打印尺寸，不会因为加装照明组件压缩可用的成型空间。灯带的发光角度经过支架角度的预调整，正常安装状态下光线不会直射操作人员的眼睛，长时间观察打印状态也不会产生视觉疲劳，同时LED光源的发热量极低，连续长时间点亮也不会造成成型仓内温度出现明显波动，不会影响PLA、ABS等不同耗材的打印成型精度，避免了传统白炽灯照明发热量大导致的仓内局部温度过高、耗材软化变形的问题。
