手动操作式OPP薄膜分切设备结构模型

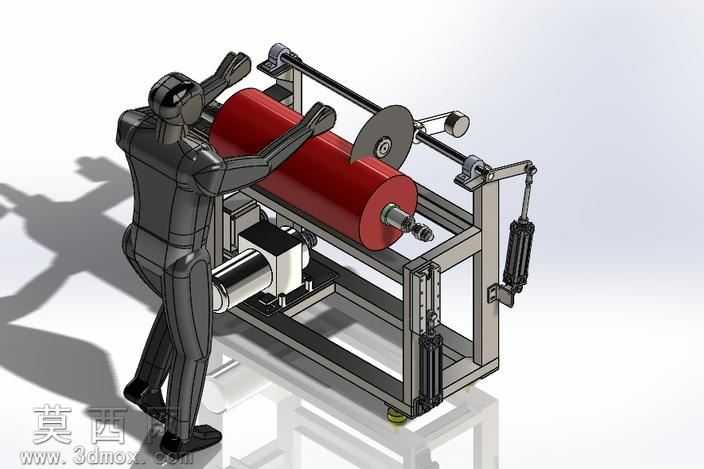

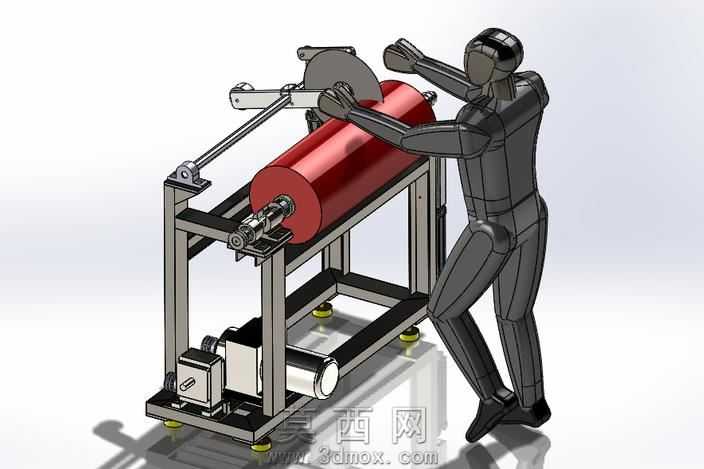

本模型为手动操作式OPP薄膜分切加工设备的三维设计成果，建模阶段采用自底向上的装配设计思路，优先完成核心功能部件的独立建模后再进行整体装配约束，确保各部件运动逻辑符合实际操作需求。模型整体采用方管焊接式机架作为承载主体，机架底部配置可调式脚杯，可适配不同平整度的安装地面，保障设备运行时的结构稳定性；核心承载部件为大直径红色包覆辊轴，辊轴表面做哑光防滑材质处理，模拟实际生产中用于承托OPP膜卷的橡胶辊质感，避免膜卷在分切过程中出现打滑偏移问题。设备上部配置手动摆臂式切刀机构，摆臂通过铰接支座与机架连接，切刀采用圆盘式剪切结构，摆臂与机架之间设置气撑杆辅助结构，可在操作时提供稳定的下压力度，同时避免切刀意外下落引发安全隐患。传动侧配置减速电机与带传动结构，模型中还原了电机安装座、传动带轮、张紧调节机构的细节，电机外壳做金属磨砂材质处理，传动部件做镀锌亮面金属质感区分，不同功能部件的材质区分清晰，便于快速识别结构组成。模型附带标准人体操作姿态参考，直观展示设备的操作空间与作业姿态，验证人工操作时的人机交互合理性，确保操作工位的空间预留符合人工操作的动作范围。整体建模过程严格遵循机械设计装配规范，所有铰接部位、传动连接部位均设置合理的装配间隙，无结构干涉问题，各部件的尺寸比例参考实际加工设备参数设定，可作为小型OPP膜分切设备的结构设计参考、教学演示模型使用，能够直观展示手动分切设备的工作原理与结构组成，帮助设计人员快速理解此类设备的核心设计要点。
