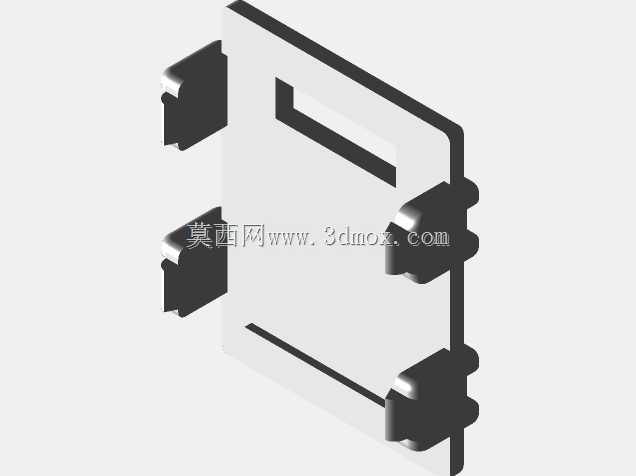

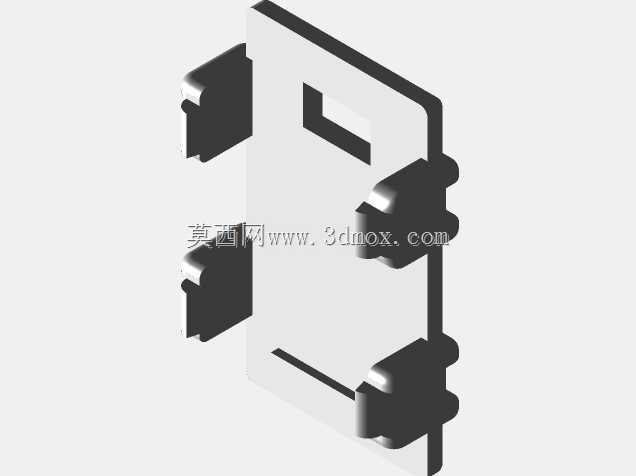

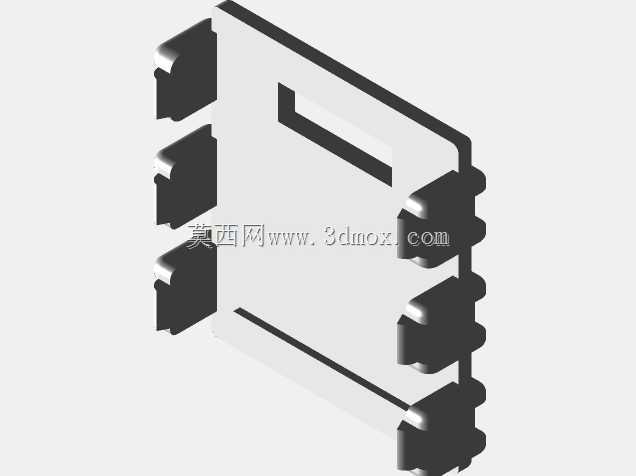

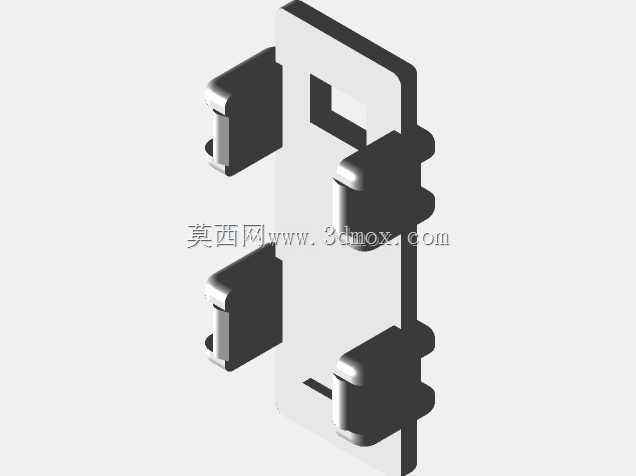

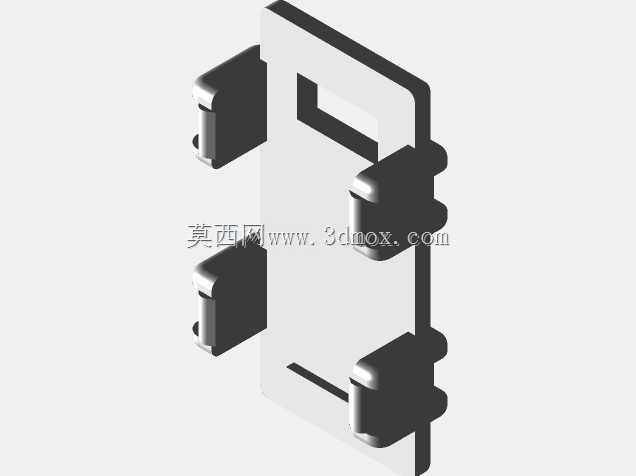

多规格杜邦跳线连接器结构设计

　　做电子样机调试、小批量电路验证的时候，杜邦跳线的接插件永远是消耗最快的配件，这次做的这套2到10Pin全规格杜邦公头连接器结构，完全是照着日常实验室、小批量产线的实际使用场景抠的细节。先从实际使用场景说，不管是学生做课程设计搭面包板，还是硬件工程师做原型机飞线，或是小型设备内部的低压信号转接，杜邦连接器的核心需求从来不是什么高精密度，而是插拔顺畅、卡接牢固、插针不弯、颜色区分清晰，能快速对应不同的信号定义，不用反复对线号。

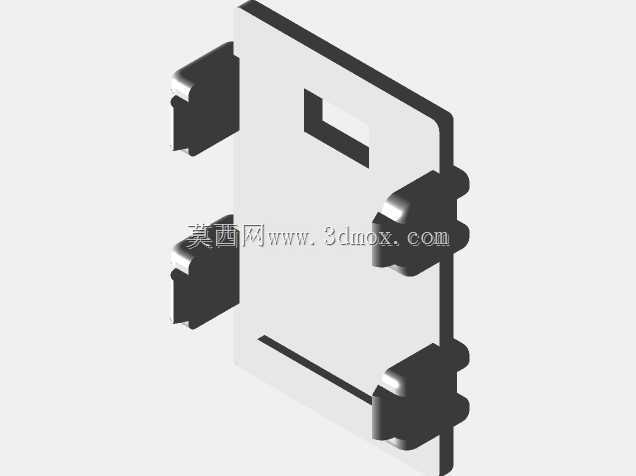

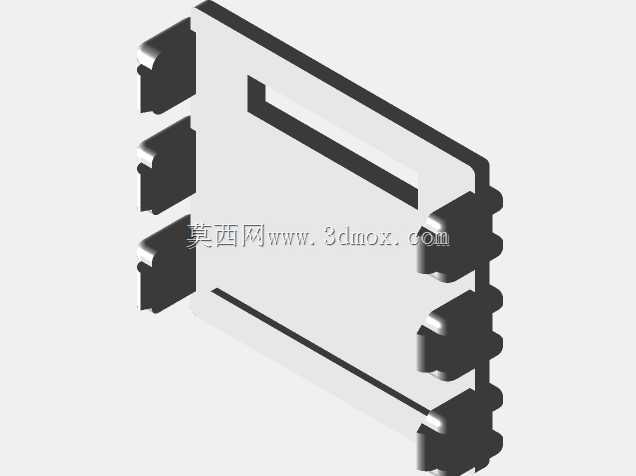

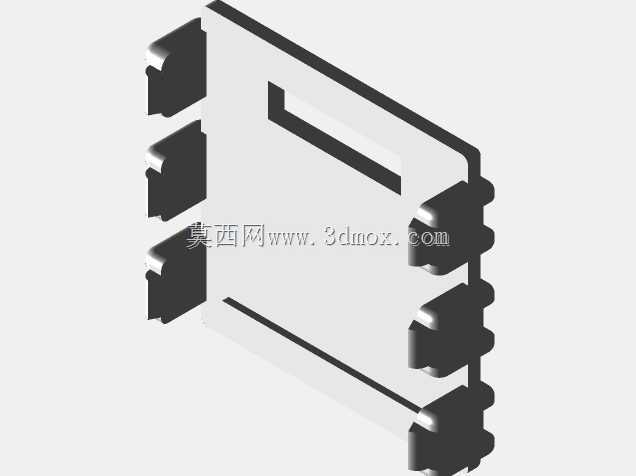

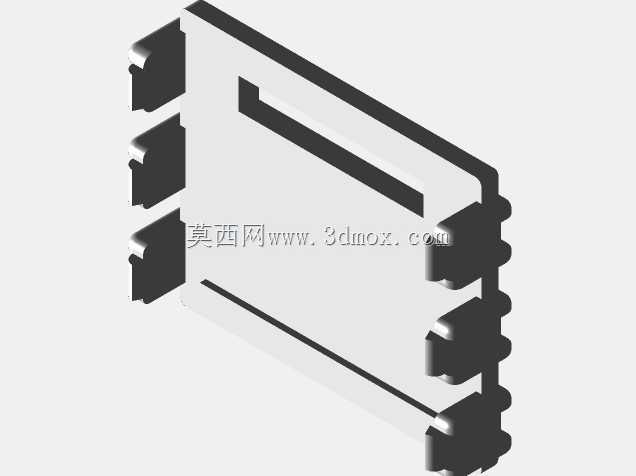

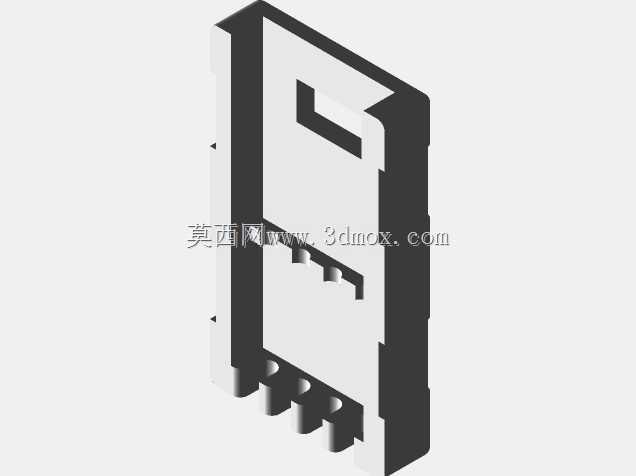

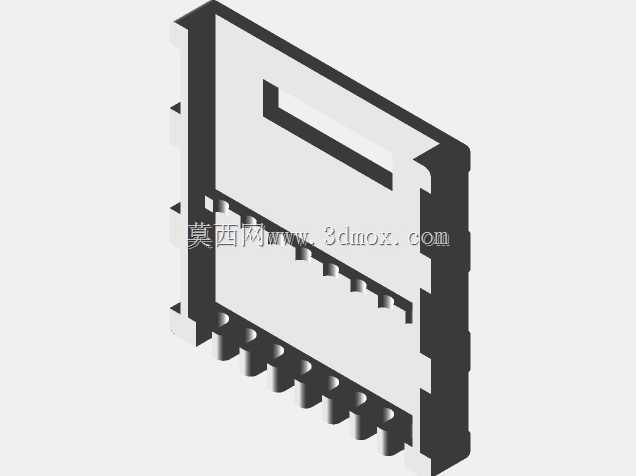

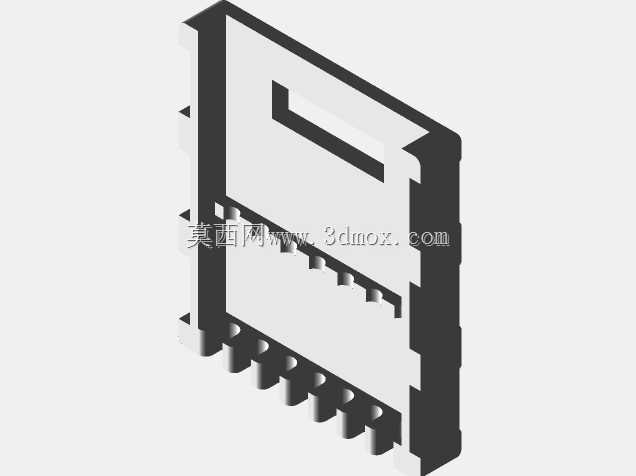

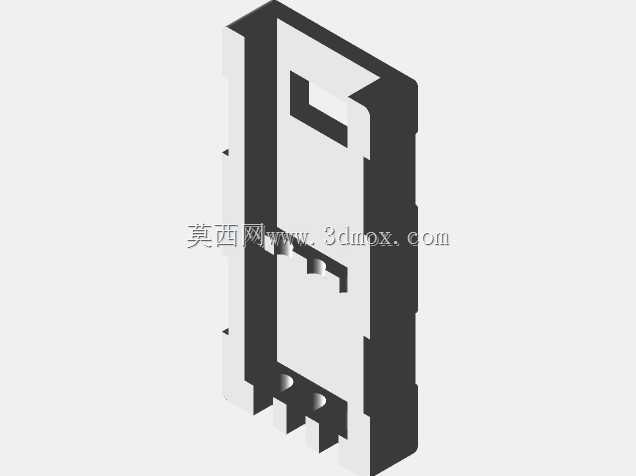

　　设计的时候先把安装边界卡死了，单Pin的间距严格用标准2.54mm排针间距，这个尺寸是行业通用的，不管是市面上现成的面包板、排针排母、PCB焊盘，都能直接适配，不用做任何尺寸调整。从2Pin到10Pin的每一个规格，外壳的宽度都是按Pin数乘以2.54mm再加上两侧各1mm的定位挡边算的，挡边的作用是插排母的时候不会左右晃，插到位的时候有明显的段落感，不会出现插歪了把针顶弯的情况——之前用市售的便宜杜邦头，经常遇到外壳没有定位挡边，插的时候歪一点就把公针压弯，拆都拆不出来，这次特意把挡边的高度做了1.2mm，刚好能卡在排母两侧的塑料凸台上，插正了才能推进去，从结构上避免插歪的问题。

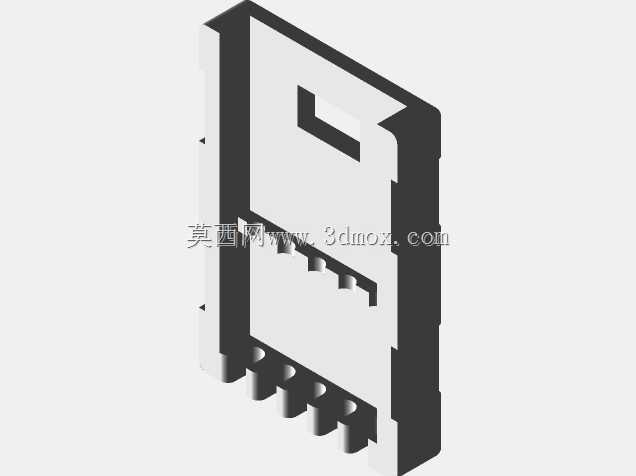

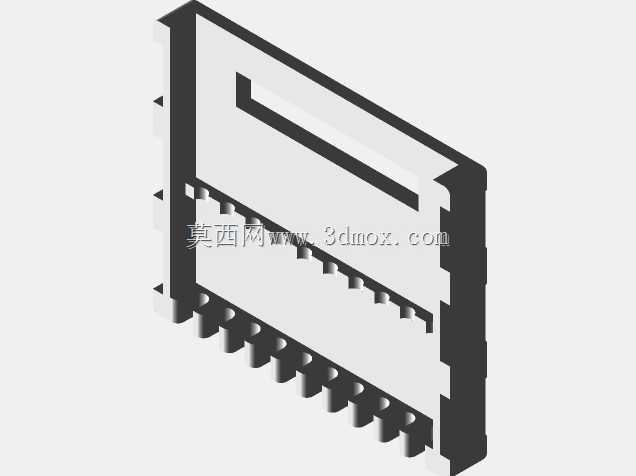

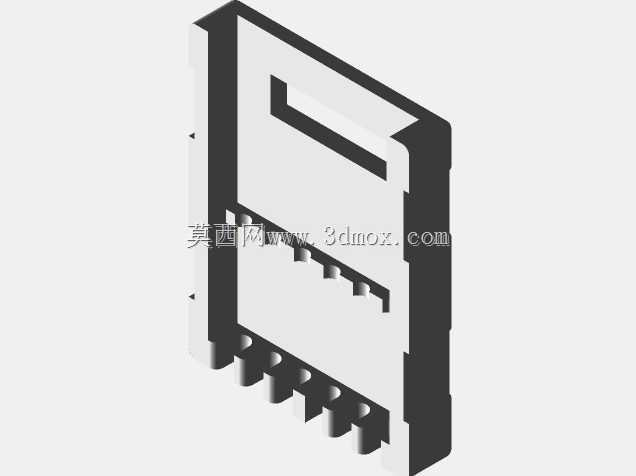

　　然后说内部的结构，公针的固定槽做了0.15mm的过盈量，插针压进去之后不会松脱，之前遇到过不少劣质连接器，拔线的时候插针直接从外壳里脱出来，连带着线芯扯断，要重新压接特别耽误时间，这次的固定槽在尾部做了倒刺卡位，压接好的插针装进去之后，倒刺刚好卡在外壳的卡槽里，正常插拔力度下根本不会退针。外壳的压线位置做了弧形的压线扣，不管是用24AWG还是26AWG的标准杜邦线，压接之后线皮能被压线扣牢牢夹住，不会出现拉拽线身的时候线芯和插针脱开的情况。

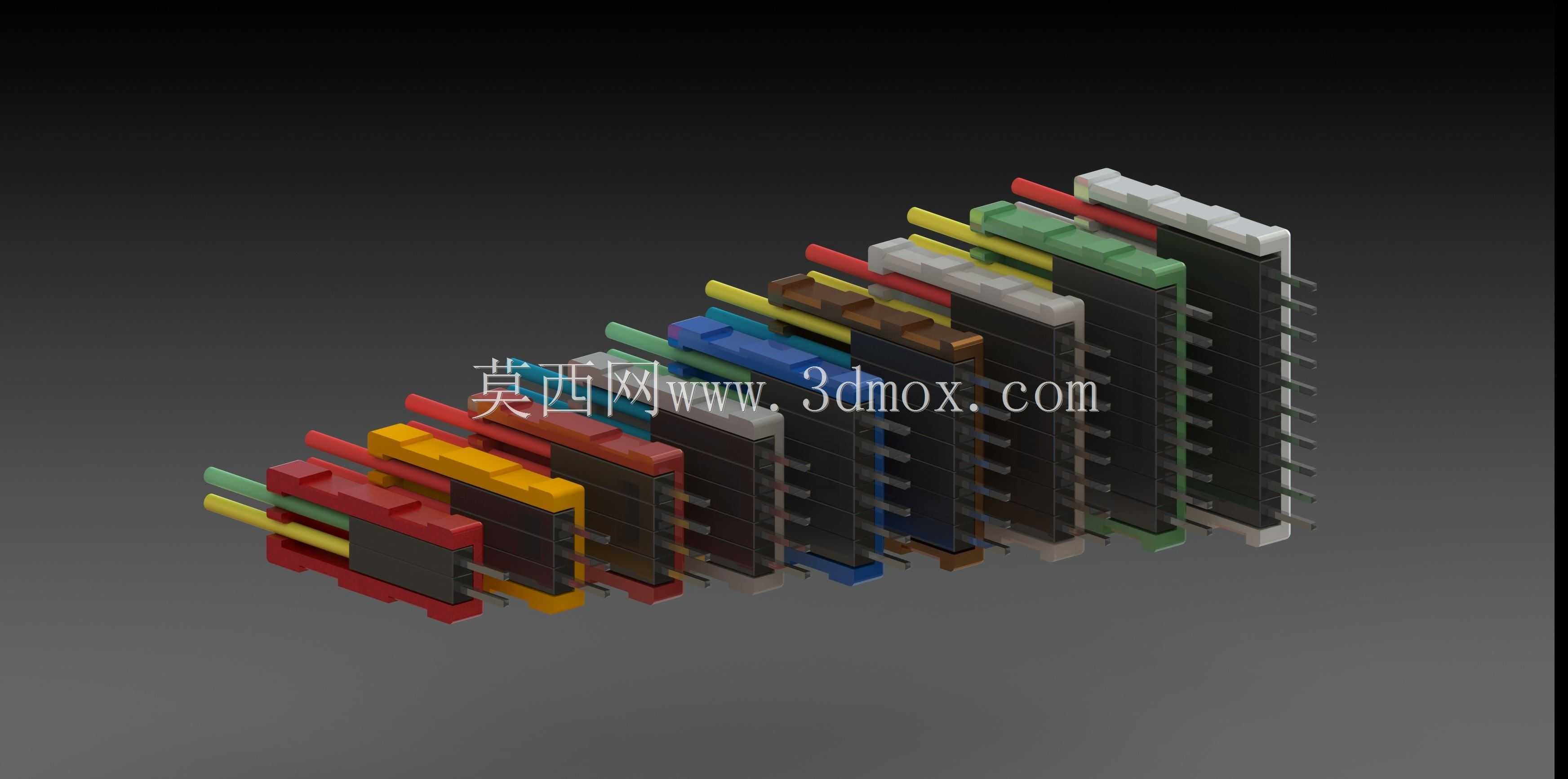

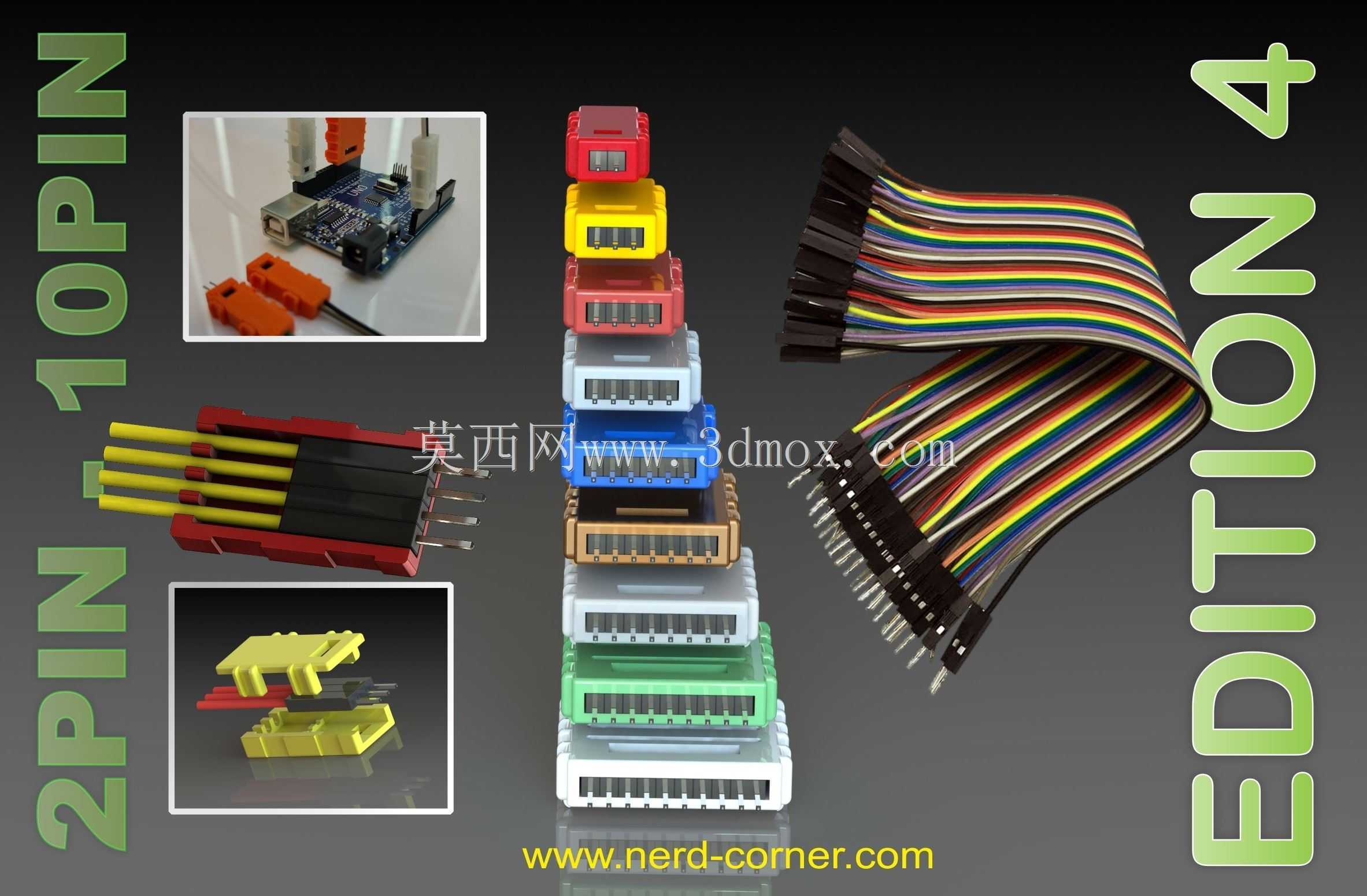

　　颜色区分这块也是照着实际使用习惯做的，红黑黄蓝绿棕灰橙这些常用的颜色都做了分色外壳，实际用的时候，电源正用红色、地用黑色、I2C信号用黄色、串口收发用蓝绿，不用在线上做标记，看外壳颜色就能快速区分线的功能，调试的时候找线能省不少时间。每个Pin位的外壳上方都做了细小的凸点标记，1Pin位的凸点做的比其他位置大一点，插的时候能靠触感快速找到1脚位置，不用盯着看丝印，光线不好的机柜里接线也能摸对位。

　　安装尺寸这块，整个连接器插合之后的总高度是8.2mm，公针伸出外壳的长度是6mm，刚好是标准排针插入排母的有效深度，不会因为插针太长导致背面露出太多容易短路，也不会因为插针太浅接触不良。外壳的壁厚做了1mm，用常规的PLA或者ABS材料3D打印的时候，不会出现壁厚太薄打印变形的问题，也不会因为壁厚太硬导致插拔的时候没有适当的形变余量，插拔的手感刚好，不会太松掉下来，也不会太紧拔的时候把线扯断。

　　实际用的时候，这套连接器不管是直接插PCB上的排针，还是和对应的杜邦母头对插，都能适配，甚至在一些需要经常插拔的测试工位上，这个结构的插拔寿命比市售的普通杜邦头要高，因为固定插针的倒刺结构和定位挡边，能减少每次插拔的时候插针受到的侧向力，不会用几次就出现针歪、接触不良的问题。另外外壳的边缘都做了R0.3的圆角，没有尖锐的毛边，拿的时候不会划手，压接的时候也不会因为边缘太锋利把线皮割破。

　　做结构的时候特意把外壳的脱模斜度做了1.5度，不管是开模注塑还是3D打印，都能顺利出模，不需要额外做支撑，打印完之后处理起来很方便，去掉底托就能直接用，不用打磨边缘。插针的槽位公差控制在±0.05mm，压接好的标准杜邦公针能顺利推进去，不会出现卡滞或者太松的情况，哪怕是自己手工压接的插针，只要压接尺寸在标准范围内，都能正常装配。
