工业设备用限位开关盒结构设计方案

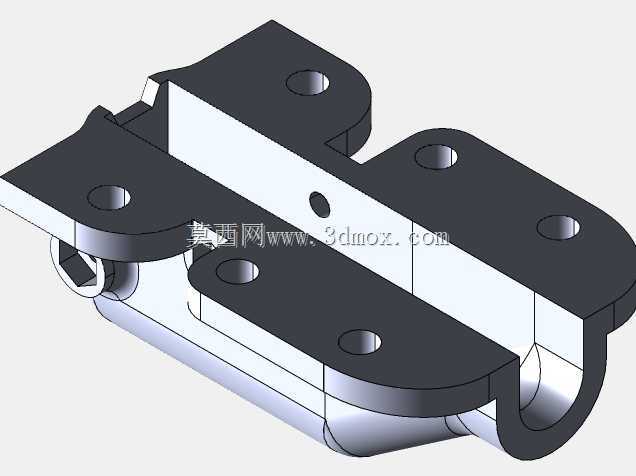

　　在工业自动化生产线、电力配套柜体、输送设备的行程控制环节，限位开关盒是承担位置信号触发、设备运行边界防护的核心配套部件，这类部件的结构合理性直接决定了整套设备的行程控制精度，以及长期运行下的防护可靠性。本次设计的限位开关盒，同时兼顾快速触发的响应需求与常规限位的位置检测需求，可适配多数工业场景下的开关安装使用要求。从实际应用场景来看，这类开关盒常被安装在输送线的首尾端位置，用来检测工件的到位状态，触发后续的分拣、停线或者转向动作；也会被用在电力设备的柜门开合检测环节，当柜门开启到设定角度时触发信号，联动设备的断电保护机制，避免运维人员误入带电区间；在机床设备的滑座行程边界处，这类开关盒也可作为硬限位的补充触发部件，当软限位失效时，滑座触碰到开关触发机构即可立刻切断动力回路，避免滑座超程造成设备碰撞损坏。设计过程中首先考虑的是安装边界的适配性，盒体采用规整的方形基座结构，安装孔位按照行业通用的孔距标准设置，可直接替换市面上多数同规格的限位开关盒产品，不需要对原有设备的安装面板做二次打孔修改，降低现场改造的施工成本。盒体的内部腔体预留了足够的接线空间，可同时容纳3-4组开关触点的接线端子，接线入口处设计了可适配不同线径的密封结构，既可以走常规的控制线缆，也可以适配带屏蔽层的信号线缆，满足不同场景下的接线需求。

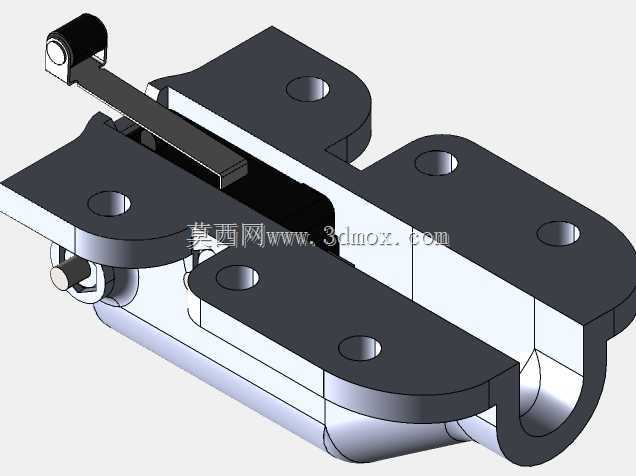

　　触发机构的设计是整个开关盒的核心部分，快速开关对应的触发摆臂采用低阻力的转轴结构，触发行程控制在2mm以内，当外部触块碰到摆臂时可以在毫秒级完成触点状态切换，不会出现信号延迟导致的设备动作滞后；常规限位的触发结构则设置了一定的触发缓冲行程，避免外部机构快速撞击时直接损坏内部触点，缓冲结构采用耐磨的工程塑料材质，长期反复触发也不会出现明显的磨损变形。外壳的防护结构设计上，盒体上下盖的结合面设置了嵌入式的密封胶条，安装到位后胶条被均匀压缩，可达到IP65的防护等级，能够在有粉尘、少量溅水的车间环境下长期使用，不会出现粉尘进入腔体导致触点接触不良、或者溅水造成的线路短路问题。

　　盒体外部的触发摆臂采用不锈钢材质，具备一定的抗腐蚀能力，在潮湿或者有轻度腐蚀性气体的车间环境下也不会出现生锈卡滞的问题。从结构建模的细节来看，整个盒体的壁厚控制在2.5mm，既保证了壳体的结构强度，在受到外部意外撞击时不会出现开裂变形，也不会因为壁厚过大造成材料浪费、整体重量超标。内部的开关安装柱采用一体化的注塑成型结构，不需要额外加装金属衬套，开关螺丝直接拧入安装柱即可达到足够的锁紧力，长期震动环境下也不会出现螺丝松脱的问题。盒盖的固定螺丝采用下沉式设计，螺丝头部不会突出盒体表面，避免安装时与周边设备部件产生干涉。

　　在实际选型适配时，设计人员可以根据现场的触发方向需求，更换不同形式的触发摆臂，比如直动式摆臂、滚轮式摆臂、摆杆式摆臂，所有摆臂的安装转轴尺寸统一，不需要修改盒体结构即可完成替换，适配不同安装位置的触发需求。接线端子的排布按照强电、弱电分离的原则设置，高压回路的接线端子与信号回路的接线端子之间设置了隔离筋，避免高压串入信号回路造成后端控制设备的损坏。整个开关盒的外部没有多余的突出结构，整体外形规整，既可以采用面板嵌入式安装，也可以采用支架外挂式安装，安装方式灵活，能够适配不同设备的安装空间限制。
