300mm规格水平转向电缆梯架结构

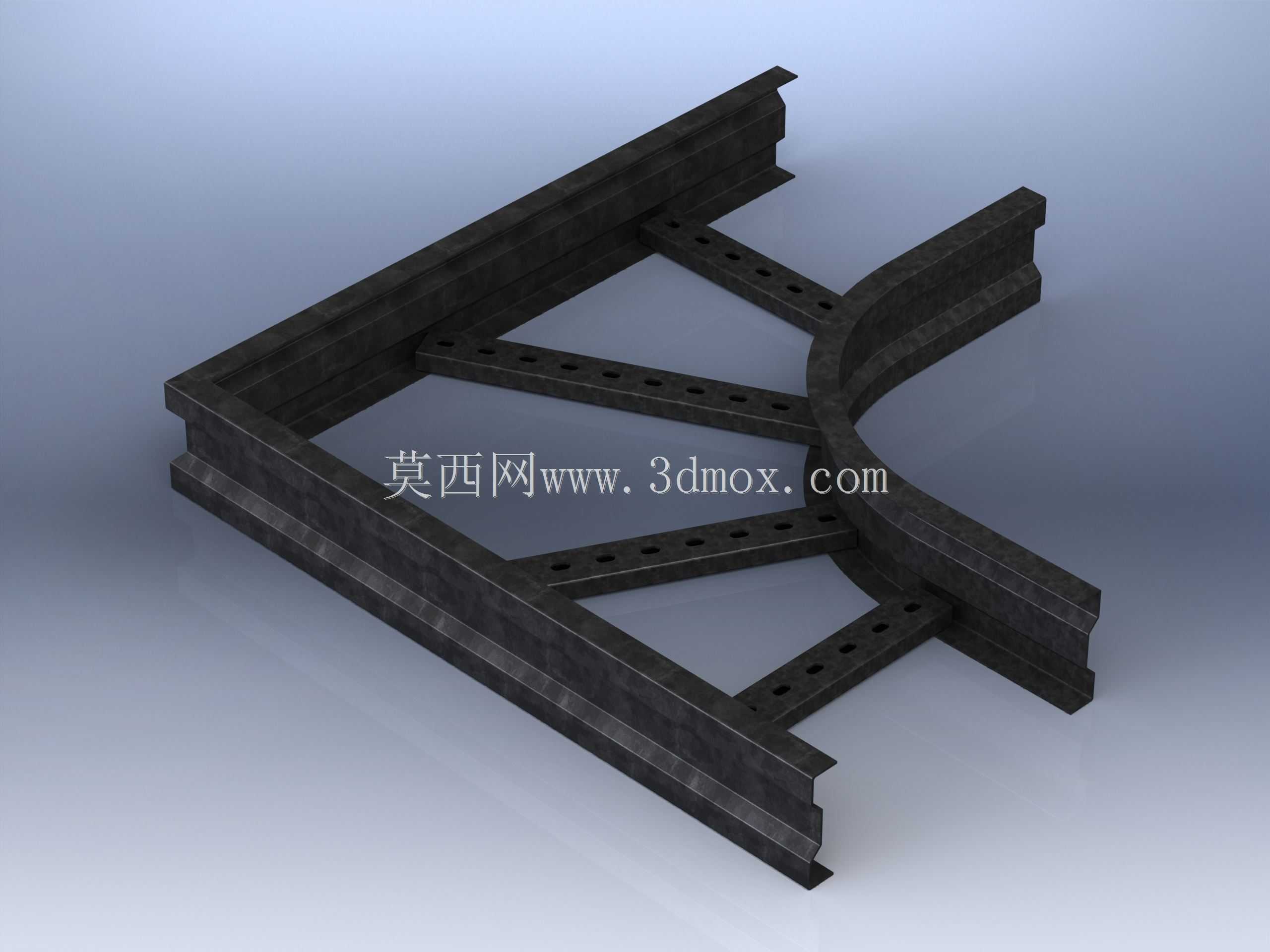

　　在工业厂区配电、数据中心机房布线、大型商业体电气竖井敷设、轨道交通区间供电线路布设场景中，电缆梯架是承载大直径动力电缆、多回路控制电缆的核心支撑构件，其中水平弯头部件承担着电缆线路水平转向处的连续支撑与导向作用，避免电缆在转向位置出现过度弯折、应力集中损伤外绝缘层的问题，同时保障梯架整体路由的平顺衔接。这款300mm宽度的水平弯头梯架，适配额定宽度300mm的直通电缆梯架对接安装，转向段采用圆弧过渡结构，内侧弯曲半径符合常规低压动力电缆、控制电缆的最小允许弯曲半径要求，避免敷设过程中电缆护套被剐蹭，也能减少长期运行中电缆在转角位置的局部受力。

　　从结构设计来看，该弯头采用双侧梯边搭配横档的经典梯式结构，两侧梯边采用带折边的型材成型，折边结构既提升了梯边自身的抗弯截面模量，降低同等载荷下的型材壁厚需求，也能形成光滑的侧边接触面，避免安装、布线作业时划伤施工人员。横档采用等间距排布的冲孔型材，冲孔位置可用于配套电缆固定扎带、线卡的安装，无需现场额外钻孔，提升现场布线施工效率，横档与梯边的连接位置采用满焊固定，焊后做打磨平整处理，避免焊渣凸起剐蹭电缆。转向段的横档排布随圆弧走向均匀分布，保证转向全程电缆都能获得均匀的支撑，不会出现局部悬空段。

　　安装边界方面，该弯头两端的对接端面尺寸与同规格直通梯架完全匹配，端部预留标准连接孔位，可直接采用通用连接板配合螺栓紧固件实现快速拼接，无需现场二次裁切加工。弯头的水平转向角度为90度，可满足电缆路由直角转向的布设需求，整体安装后与直通段梯架的上平面保持齐平，不会出现台阶落差，保障电缆敷设时的拖拽顺畅度。实际工程应用中，这类水平弯头通常布置在电缆桥架水平路由的转角位置，比如厂房柱间跨接转向、机房列头柜侧路由转向、电缆沟内水平转角处，相比槽式桥架的弯头，梯式结构的通风散热性能更优，适合大载流量动力电缆的敷设场景，能有效降低电缆运行过程中的温升，提升供电线路的载流能力。

　　设计过程中充分考虑了现场安装的公差适配性，两端连接孔位采用长圆孔设计，可抵消土建施工、支架安装带来的少量位置偏差，降低现场安装的调整难度。梯架整体的型材厚度、焊接强度均满足常规民用、工业建筑电缆敷设的载荷要求，可承受多根大直径动力电缆铺设后的总重量，同时横档的冲孔设计也为后续新增电缆回路、调整电缆排布预留了固定点位，方便后期线路改造升级作业。不同于普通的直角拼接弯头，这款圆弧过渡的水平弯头能让电缆在转向位置保持平滑的弯曲形态，不会出现死折，对于交联聚乙烯绝缘的动力电缆而言，合理的弯曲半径能避免绝缘层内部产生气隙，降低长期运行后局部放电的风险，延长电缆的实际使用寿命。在户外场景使用时，该结构的梯式设计不会积水，减少雨天积水对梯架和电缆的腐蚀影响，配合对应的表面防腐处理即可适应户外、腐蚀环境的布线需求。
