低温汽转涡轮发电装置结构设计

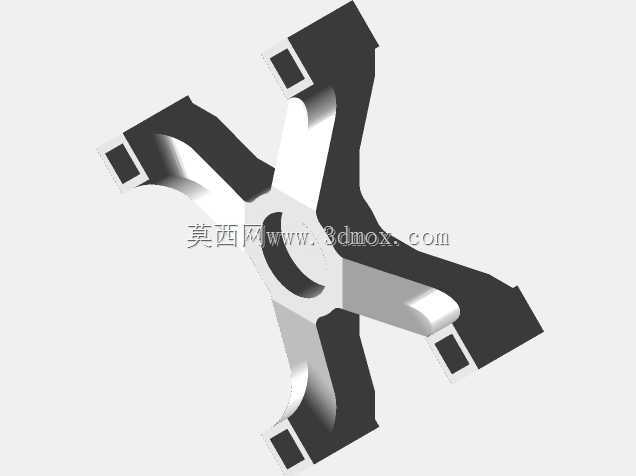

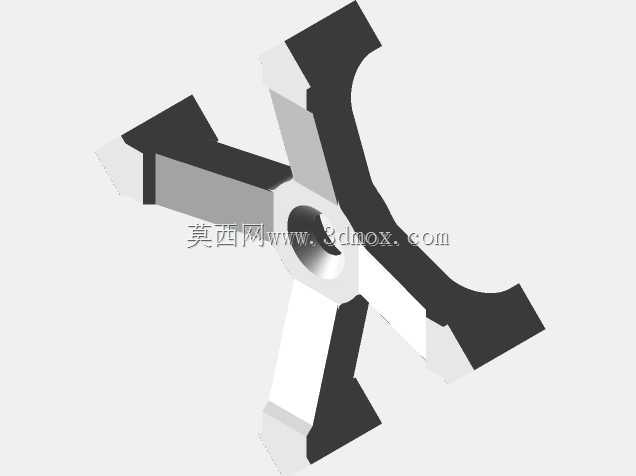

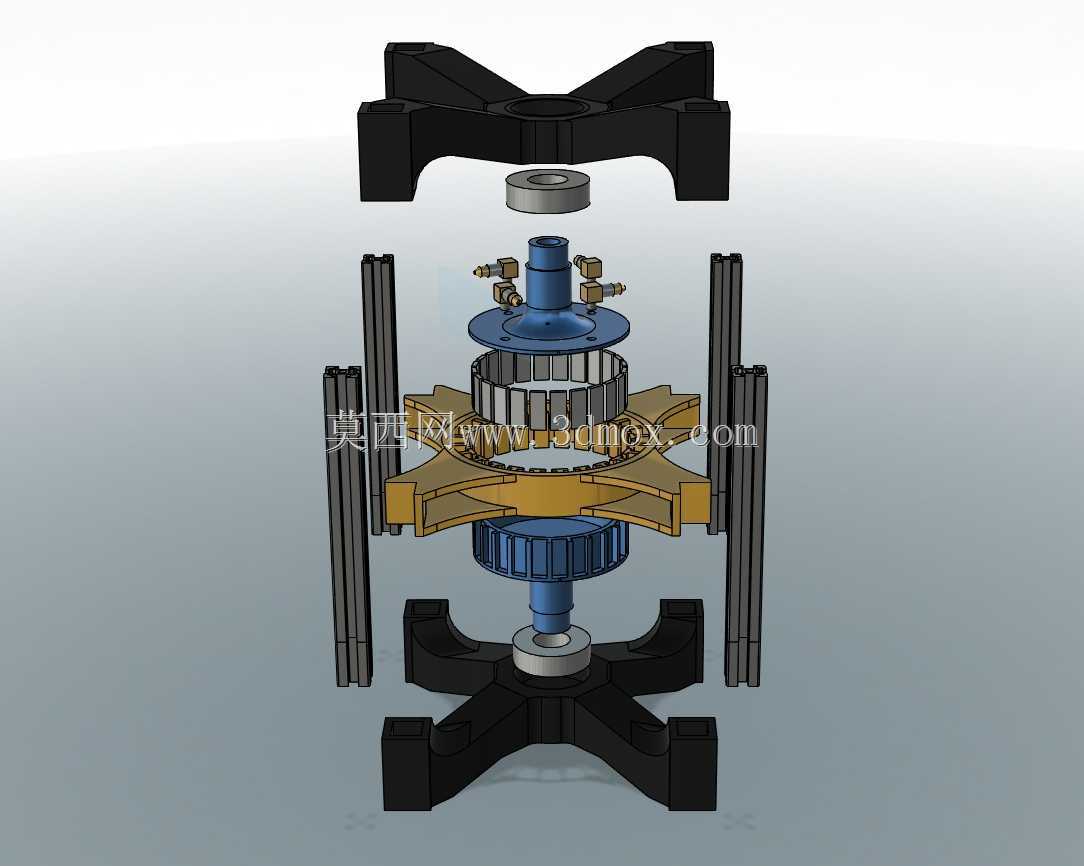

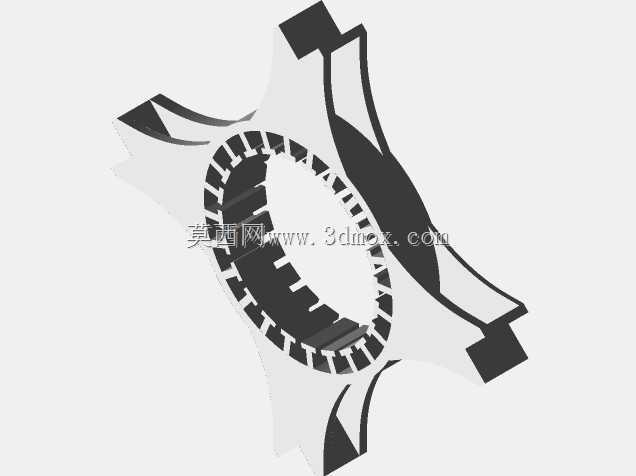

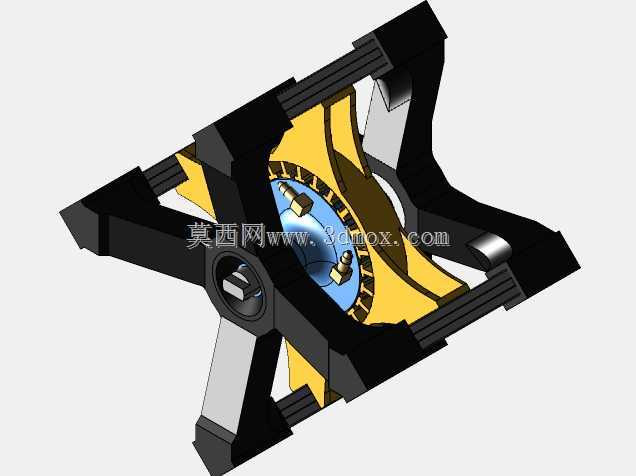

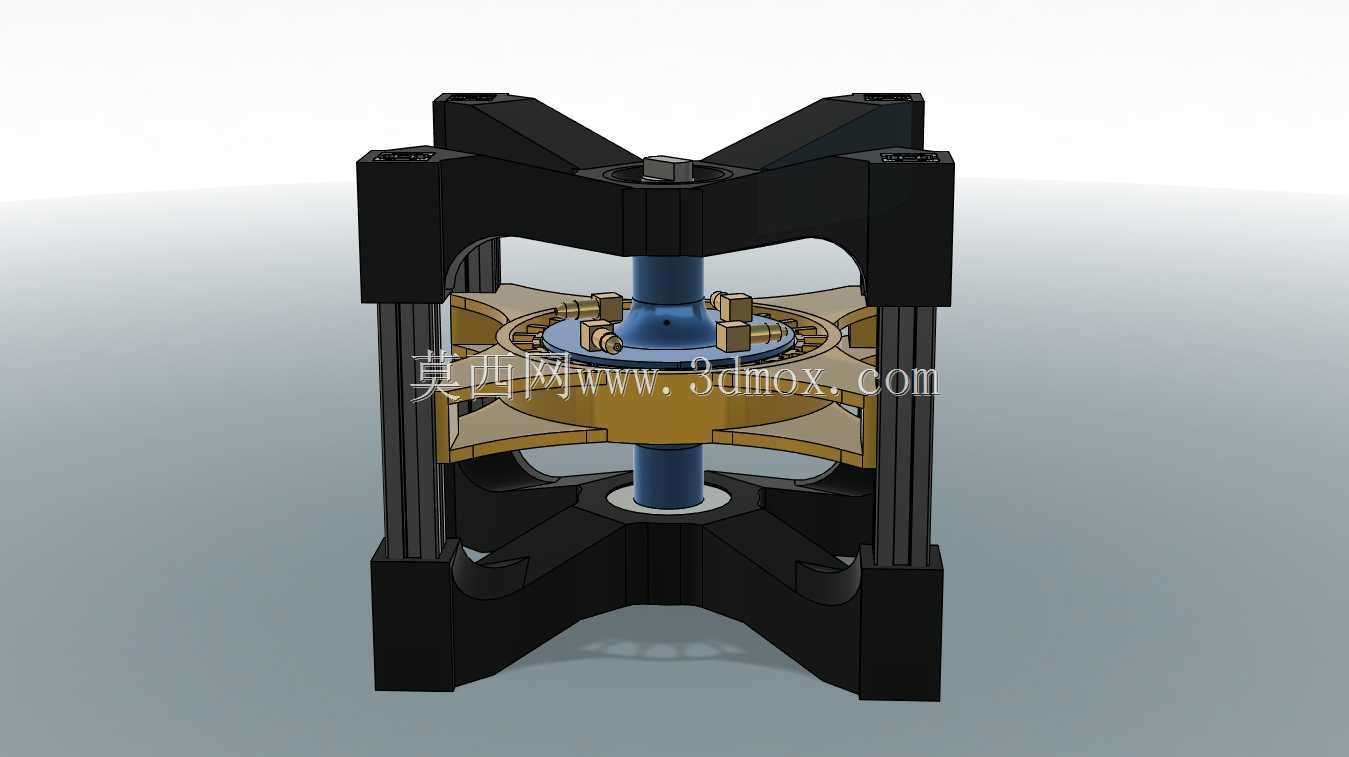

　　该装置核心参考古希腊汽转球的做功原理，适配低温冷源工质实现能量转换，核心应用场景瞄准分布式清洁能源供给、移动载具续航补能两大方向，既可以作为低温余热回收场景的小型发电单元，也能为电动飞行器、新能源车辆提供辅助供电方案，甚至可拓展至离网场景的独立电源使用。整体结构采用对称式框架布局，外部支撑结构为上下对称的黑色承力架，四根竖向导柱连接上下承力端，为内部旋转组件提供稳定的安装基准，同时预留足够的流体流通空间，避免低温工质输送过程中出现结构干涉。核心做功单元位于框架中心位置，中部为环形定子安装位，内置线圈绕组固定结构，可根据输出功率需求调整线圈匝数与排布方式，适配不同的发电参数要求。

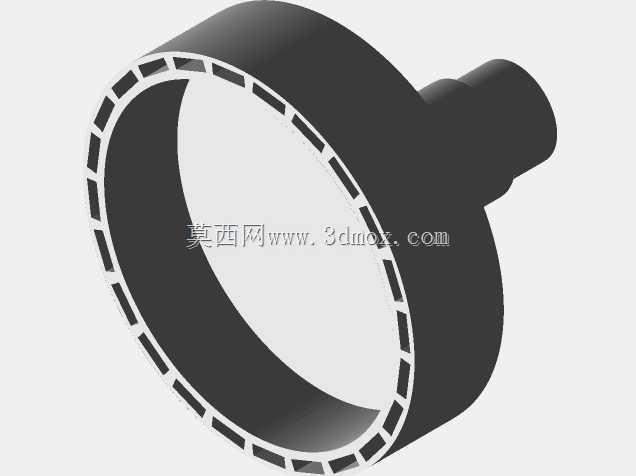

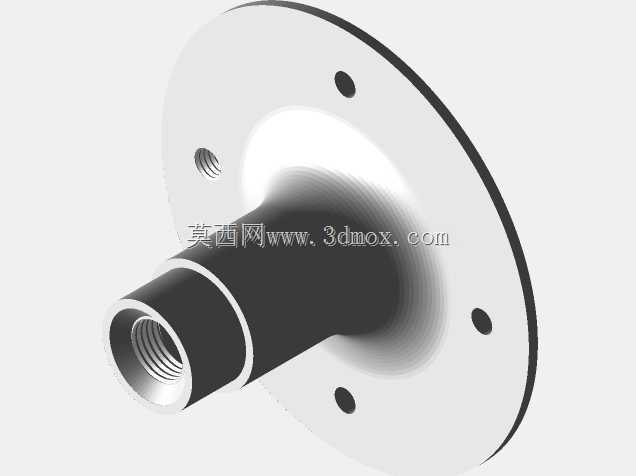

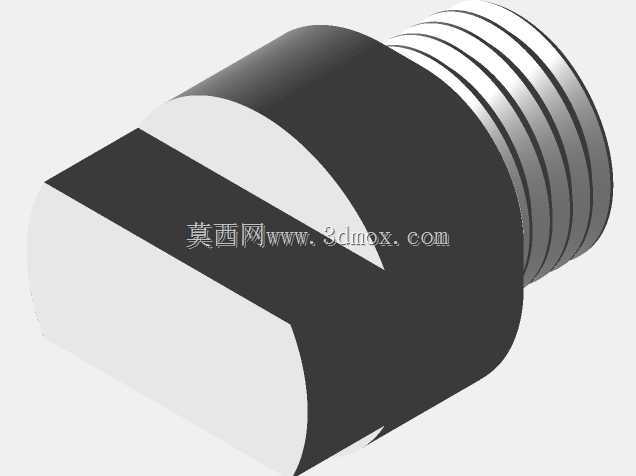

　　转子组件采用轴系贯穿式设计，中心轴上下两端分别与上下承力架的轴承位配合，轴承位预设尺寸为外径50mm、内径30mm，可适配标准深沟球轴承的安装需求，保证高转速工况下的旋转精度与支撑刚度。转子轮盘外缘设置可调整的喷嘴结构，喷嘴直径与喷射角度可根据工质压力、目标转速进行参数调整，轮盘上的动叶翼型可通过修型改变做功效率，配合喷嘴参数调整实现转速控制，避免超转速运行带来的结构失效风险。上下端盖位置同样设置螺纹连接结构，可适配不同规格的低温工质输送管路，保证液态低温工质能够顺利进入转子内腔，受热汽化后从喷嘴高速喷出驱动转子旋转，切割定子线圈磁感线实现电能输出。

　　设计过程中优先考虑低温工况下的材料适配性，转子部分推荐采用铜质材料加工，兼顾低温韧性与加工精度，能够耐受液态氮等低温工质的温度冲击，避免低温脆断问题。定子部分除常规铜线圈方案外，也预留了超导材料的安装空间，可适配钇钡铜氧高温超导线圈、碳纳米管导线等新型导电材料，配合低温工质的冷量环境实现超导发电，大幅降低线圈内阻，提升整体能量转换效率。外部支撑框架采用高强度工程塑料或金属材质加工，既可以为内部组件提供防护，也能减少低温冷量向外传递，降低工质冷损。整个装置的安装边界控制在紧凑的立方空间内，无需额外配置复杂的外部管路系统，可直接集成到现有能源系统中，作为独立发电单元接入。

　　做功逻辑上摒弃了传统的复杂锅炉结构，直接利用低温工质的汽化膨胀势能驱动转子旋转，工质可直接从大气环境中获取热量完成汽化，无需额外配置加热系统，大幅简化了整体结构，降低了系统复杂度与运维成本。针对高转速运行的风险，结构设计时在转子外围预留了安全防护层的安装位置，可加装碳纤维防护套避免转子碎裂带来的安全隐患，轴系两端设置阻尼结构，降低高转速下的振动幅值，提升运行稳定性。线圈绕组位置预留了接线端子的安装位，可直接连接整流调压模块，输出符合用电标准的电能，无需额外进行结构改造。
