1230cHLPower空心杯无态电机结构

　　在小型精密动力输出场景中，这类空心杯结构的微电机一直是航模、小型精密传动装置、微型执行机构里的核心动力部件，不同于传统有铁芯电机的结构设计，它的转子没有硅钢片叠压形成的铁芯结构，能从根源上降低铁芯带来的涡流损耗与齿槽效应，让运转过程的力矩输出更平顺，在小空间安装场景下的动力响应速度也更快。

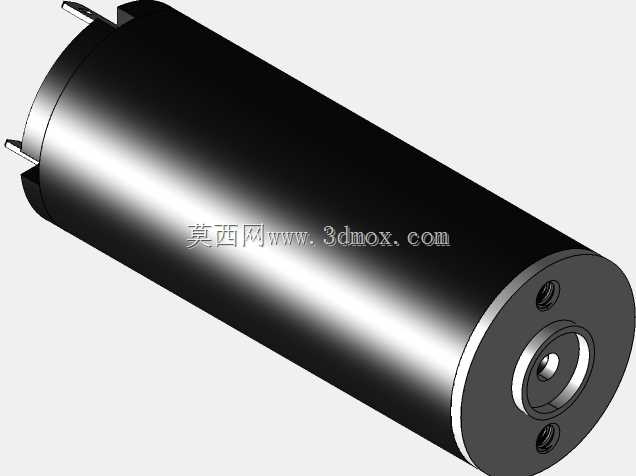

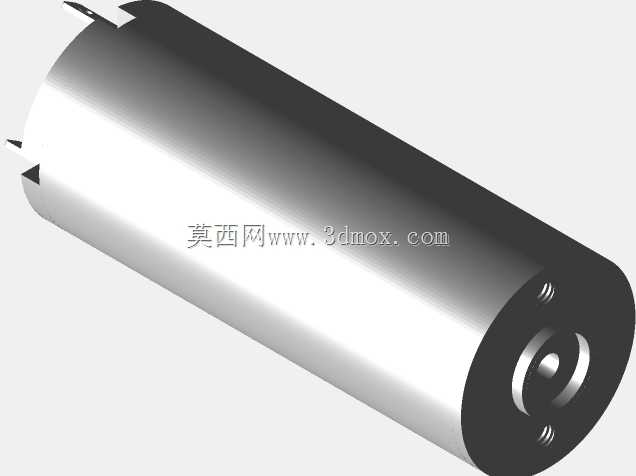

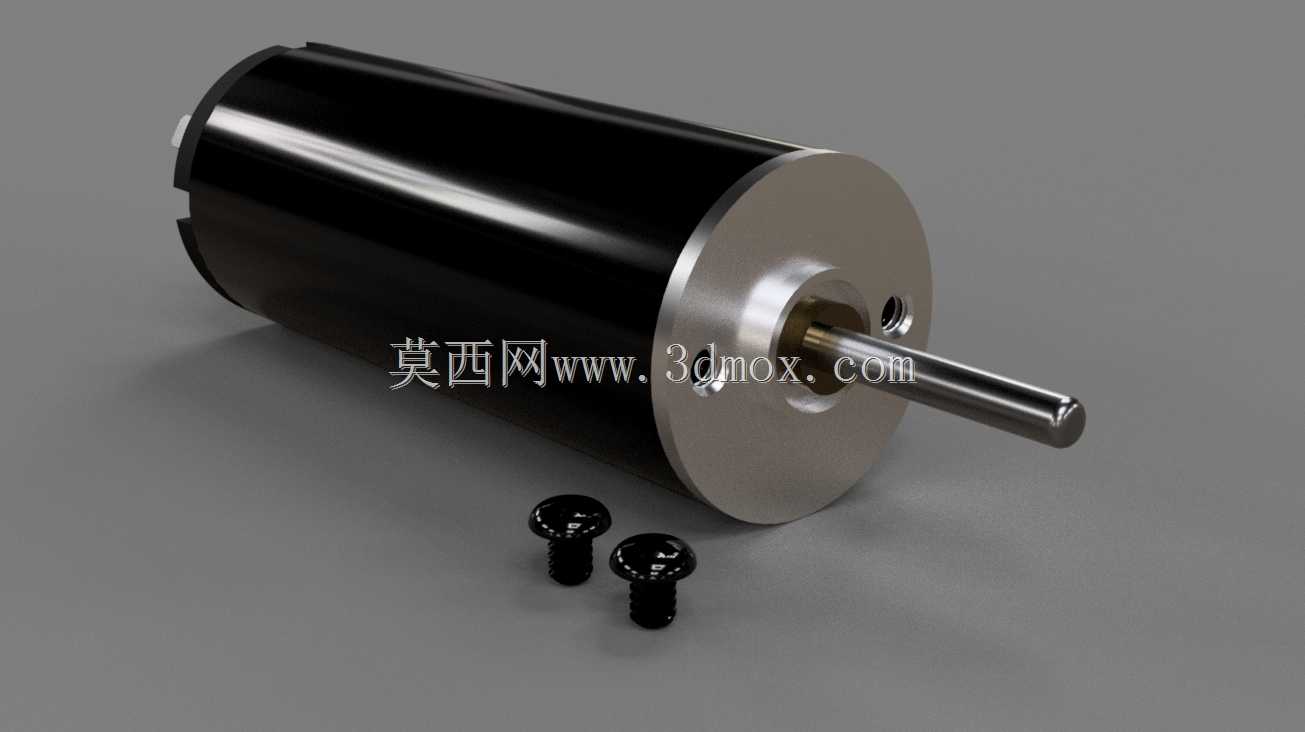

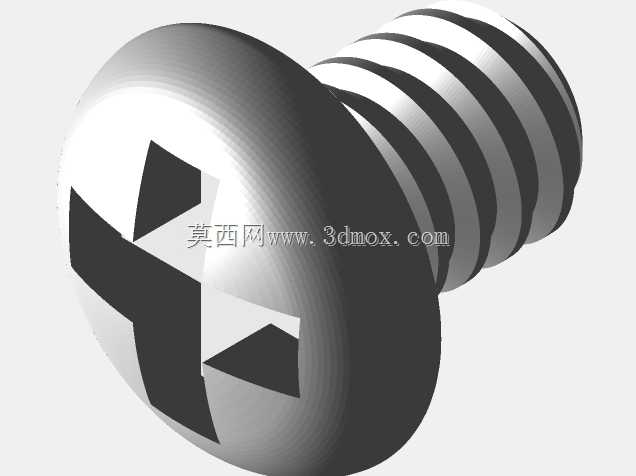

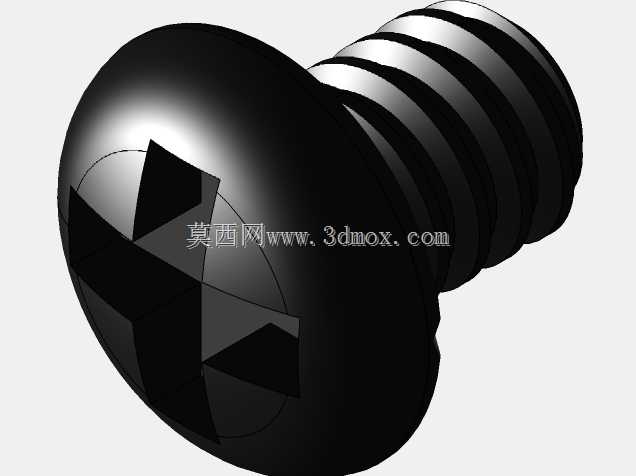

　　从实际选型适配的角度看，这款电机的轴径设计为1.5mm，输出轴从电机面板突出的长度为10mm，安装螺距为8.5mm，整体外壳为圆柱型结构，外壳直径与长度的比例适配紧凑安装位的需求，安装时可以通过端面的两个螺丝孔完成固定，配套的紧固螺丝可以直接将电机锁止在安装基座上，不需要额外设计复杂的夹持结构，能大幅缩减安装位的空间占用。在动力参数层面，它的最大功率可以达到2.3W，自由状态下最大转速可达9000转，堵转扭矩为7.6mNm，这类参数特性刚好匹配小型模型动力传动、精密阀门驱动、小型执行机构的动力需求，比如在比例模型的行走机构里，它可以直接搭配减速齿轮组输出足够的行走力矩，不会因为齿槽效应出现低速爬行的问题；在精密小型送料机构中，它的快速响应特性可以精准控制送料的启停时机，减少动力输出延迟带来的送料精度误差。

　　做三维结构设计的时候，首先要明确它的安装边界：电机主体的圆柱外壳需要预留足够的散热间隙，不能和周边结构件直接贴合，避免运转过程中热量堆积影响绕组寿命；输出轴的配合公差需要选过渡配合，既不能过松导致传动打滑，也不能过紧造成轴承受额外的径向力，缩短轴承使用寿命。端面的安装螺丝孔位要和基座上的定位柱精准对齐，螺丝锁附的扭矩不能过大，否则会导致电机端盖变形，卡滞内部的转子结构。另外要注意，这类空心杯电机的绕组线径较细，结构设计时要在电机出线端预留走线空间，不能让线材被结构件挤压，避免绝缘层破损造成短路。

　　从实际应用的场景延伸来看，这类电机除了常见的航模、比例模型应用外，在小型医疗设备的精密执行端、便携式电子设备的传动结构里也有大量适配空间，比如小型胰岛素泵的驱动结构、精密光学设备的镜片调焦机构，都需要这种低惯量、高响应、运转平顺的微电机作为动力源。设计配套结构的时候，还要考虑电机的动平衡特性，因为空心杯转子的重量更轻，对安装同轴度的要求更高，如果安装基座的定位面和电机轴的垂直度偏差过大，高速运转时会产生明显的振动，不仅会带来噪音问题，还会加速轴承磨损，大幅缩短电机的使用寿命。

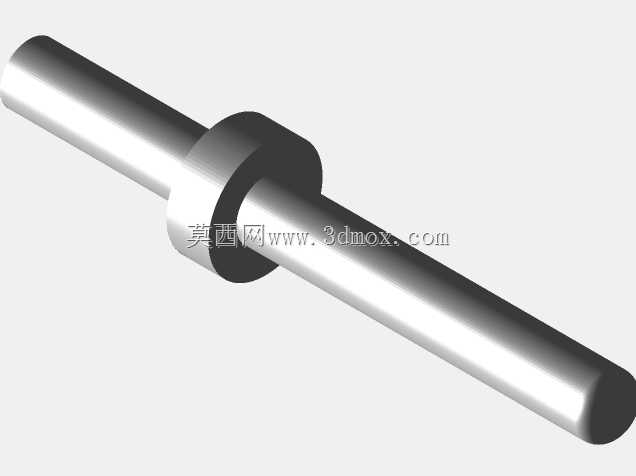

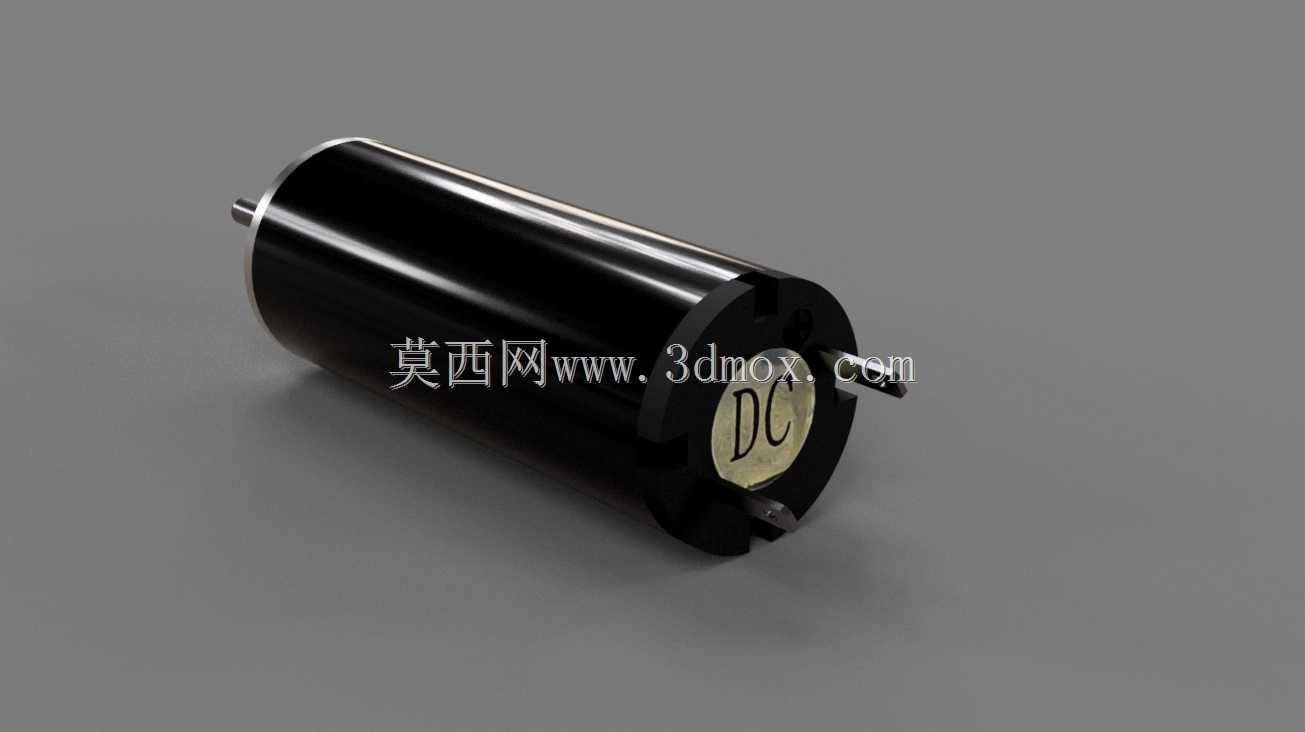

　　在建模还原这款电机的过程中，需要重点关注几个配合面的尺寸精度：端盖和外壳的配合止口尺寸、输出轴和轴承的配合尺寸、安装螺丝孔的中心距，这些尺寸如果出现偏差，会直接影响后续装配干涉检查的准确性，导致设计出来的配套结构无法正常装配。另外电机外壳的表面处理为黑色哑光质感，端盖为金属机加工表面，输出轴为光亮的金属轴，这些外观细节在做装配渲染的时候也需要准确还原，方便在整体设备的效果评审阶段，直观看到电机安装后的实际视觉效果，提前发现外观布局上的不合理问题。

　　很多结构工程师在选型这类微电机的时候，容易忽略电机的最大持续输出扭矩和峰值扭矩的区别，这款电机的堵转扭矩是短时间可承受的极限值，实际长期运转的输出扭矩要控制在堵转扭矩的三分之一以内，否则会导致绕组过热烧毁，在做传动结构设计的时候，要搭配合理的减速比，让电机工作在高效转速区间，既保证足够的动力输出，也能延长电机的使用寿命。另外安装的时候，输出轴上不能承受过大的径向载荷，因为这类微电机的轴承尺寸很小，径向负载过大会直接导致轴承损坏，所以如果传动结构是带轮、齿轮这类会产生径向力的结构，要额外设计支撑结构承载径向力，避免力直接作用在电机轴上。
