三联墙壁开关面板可打印结构原型

　　做民用电气配套结构设计快十年，经手的墙壁开关类结构件少说也有几十款，这次拿到的三联开关原型，第一眼就能看出是面向快速打样验证的结构方案，核心是适配常规86型暗装底盒的安装边界，整体外轮廓做了1.5mm的安装倒角，避免嵌入墙面时与抹灰层出现硬干涉。日常工装项目里，三联开关主要用在客厅、会议室这类需要多路照明独立控制的场景，单路可承载10A阻性负载，对应常规家用照明回路完全够用，结构上预留了三个标准按键的安装位，每个按键的按压行程设计在1.8mm，按压力度控制在2.5N-3N区间，符合民用电气控件的操作手感要求，不会出现按压过软反馈模糊，或是过硬按动费劲的问题。

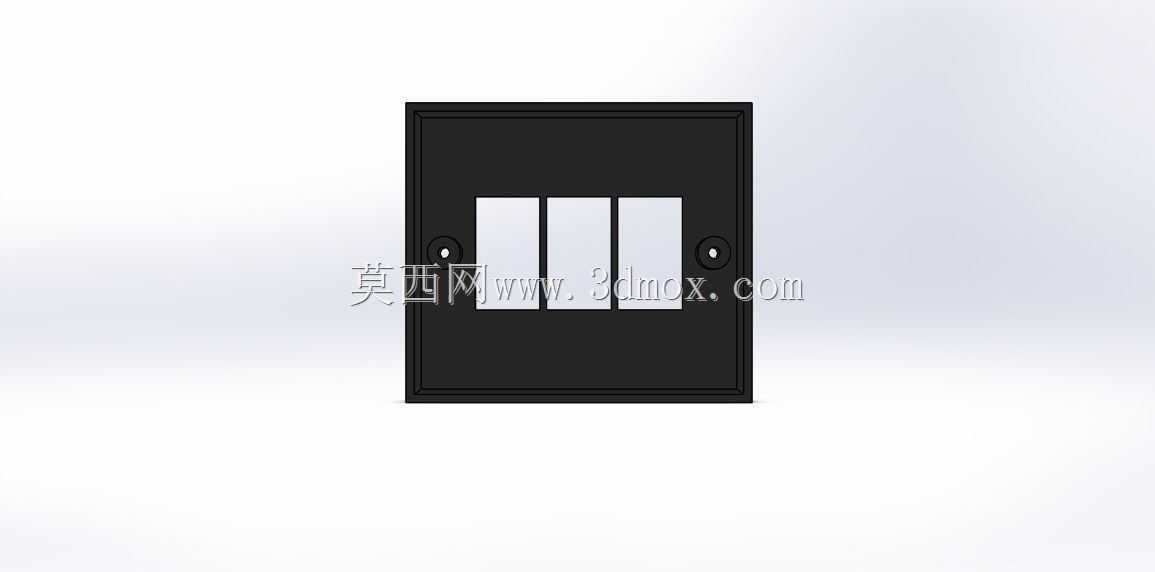

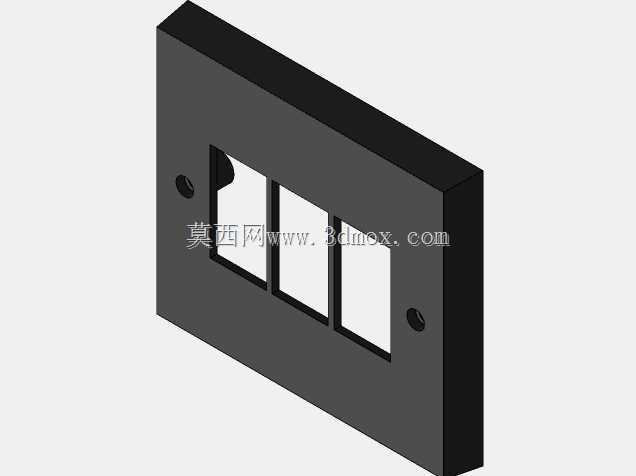

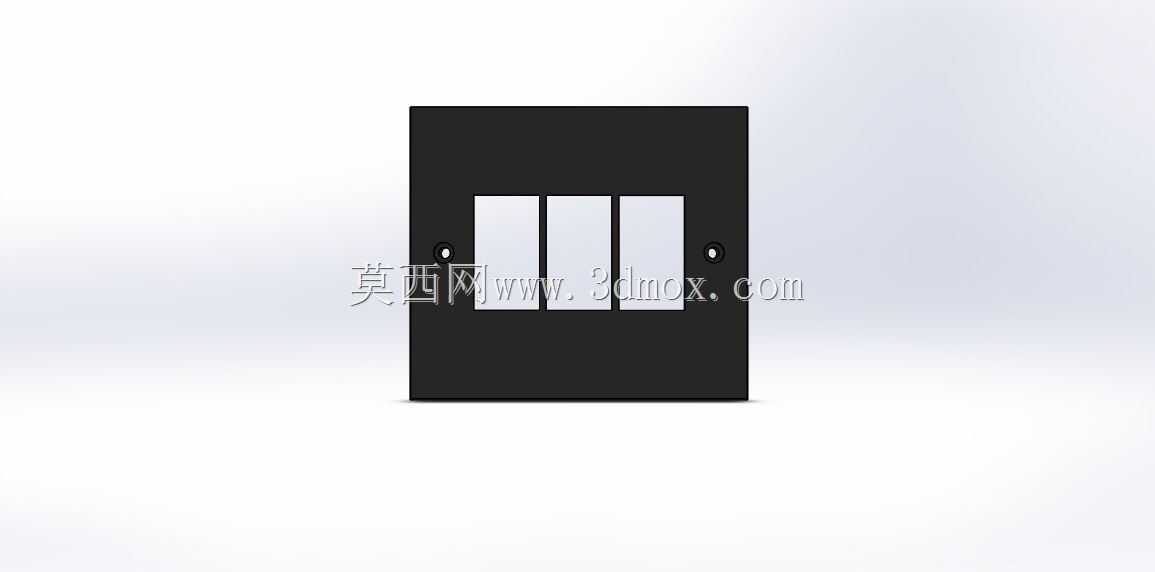

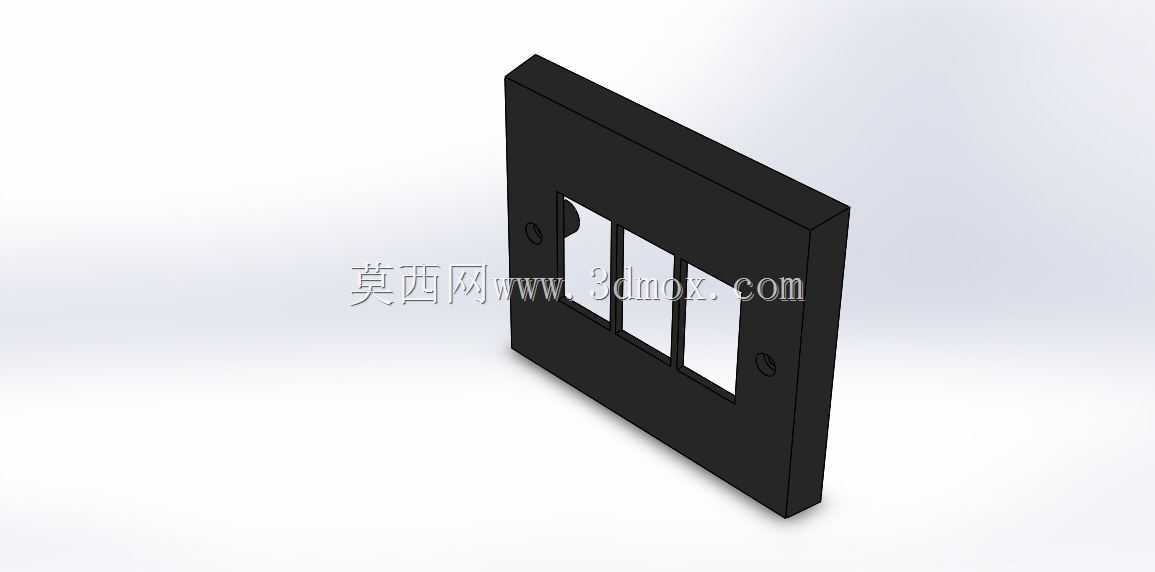

　　从设计思路上看，这个原型优先考虑了3D打印的工艺适配性，所有壁厚统一设置为2mm，没有小于1mm的薄壁结构，也没有超过45度的悬空面，打印时不需要额外添加支撑，拆件后仅需简单去除层纹就能直接做装配验证，面板正面的三个按键窗口做了0.2mm的配合间隙，装配后按键不会出现卡滞，同时能避免灰尘从缝隙进入内部结构。安装边界上，背部的两个固定螺丝孔中心距严格对齐国标86底盒的60mm孔距，螺丝过孔做了沉台设计，M4规格的安装螺丝拧入后头部不会突出面板背面，避免顶到底盒内部的接线端子，面板嵌入墙面的深度为8mm，适配常规墙面抹灰加瓷砖的总厚度，安装完成后面板与墙面的缝隙可以控制在0.5mm以内，不需要额外打胶收边。

　　实际应用中，这类三联开关除了常规的照明回路控制，也可以通过更换内部功能件，实现窗帘控制、新风档位切换这类弱电场景的控制，原型结构预留了足够的内部空腔，不需要修改外部轮廓就能兼容不同功能的内芯模块，对于小批量定制化的装修项目来说，直接打印这个原型就能快速完成现场安装适配验证，不用等开模后的样件，能把前期验证周期压缩到原来的三分之一。结构上还做了防误触的边缘凸起，面板四周比按键面高出0.3mm，避免搬运家具或是日常清扫时误碰按键触发开关，背部的走线槽做了圆角过渡，穿线时不会刮伤导线绝缘层，符合电气安全的结构要求。

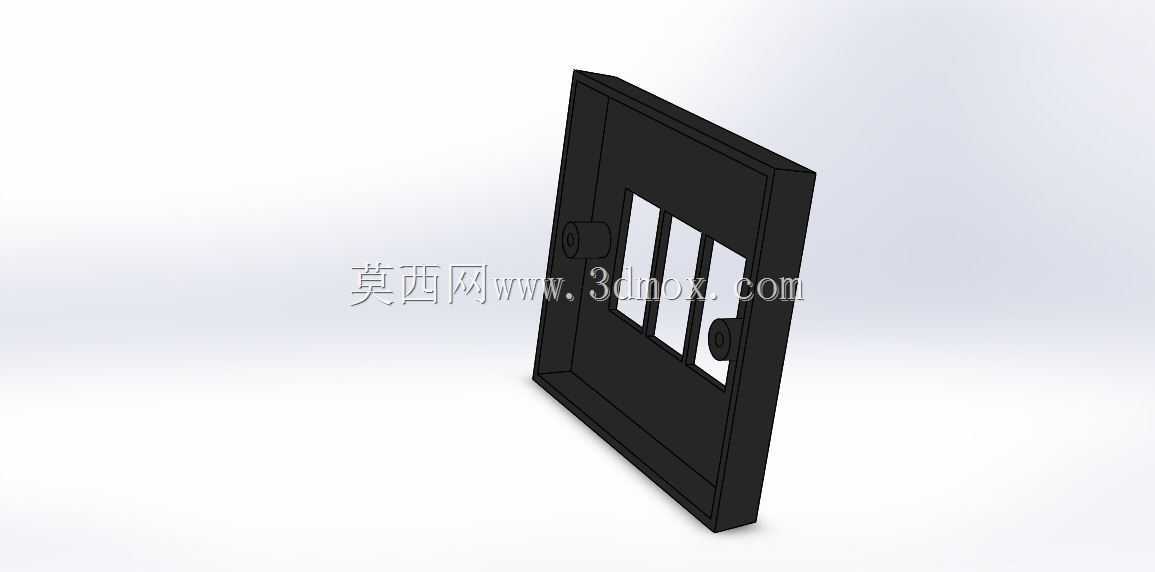

　　很多刚入行的结构设计师做这类开关面板时，容易忽略安装后的平面度问题，这个原型在背部做了两条加强筋，从两个固定螺丝孔位延伸到面板上下边缘，打印完成后面板的平面度可以控制在0.2mm以内，拧上固定螺丝后不会出现中部拱起的变形问题，和墙面的贴合度更好。另外按键的导向结构做了十字形的导向柱，相比直壁导向的结构，摩擦面积更小，长期按压也不会出现磨损卡滞的问题，就算是用PLA材料打印做验证，也能完成上千次的按压测试，足够验证结构的可靠性。

　　在工装项目的现场适配阶段，这类可直接打印的开关原型作用很大，有时候装修现场的底盒安装会出现1-2mm的位置偏差，这个原型的螺丝过孔做了1mm的偏移余量，就算底盒有小幅偏差也能顺利安装，不需要重新扩孔调整底盒位置，能减少现场施工的调整工作量。面板表面做了细微的磨砂纹理处理，打印后不需要额外打磨就有不错的质感，做客户方案展示的时候也能直接用，不需要做后期的表面处理。从结构合理性上来说，这个原型没有多余的装饰结构，所有特征都是为了实现安装、按压、适配的核心功能，没有为了外观做不必要的异形结构，不管是3D打印验证还是后续开模量产，都能很好的适配工艺要求，不会出现脱模困难、打印变形这类工艺问题。
