可调节角度纤维面板缝洞加工夹具

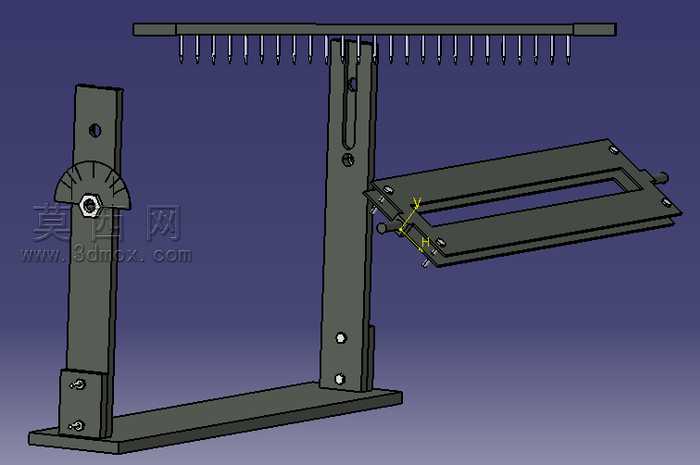

本模型为可调节角度的纤维面板缝洞加工专用夹具，采用三维参数化建模完成整体结构设计，建模过程中对各零部件的装配关系、运动干涉情况进行了完整校验，确保结构运动逻辑符合实际加工需求。模型整体采用L型落地式基座结构，底部为平整的矩形安装底座，提供稳定的支撑基础，垂直立柱与底座采用螺栓紧固连接，保证立柱的垂直度与结构刚性。垂直立柱上集成了扇形角度刻度盘与锁紧调节结构，可实现横向加工工位的角度精准调节，刻度盘的分度设计满足加工时的角度定位精度要求，锁紧旋钮可在角度调整到位后快速锁止，避免加工过程中出现位置偏移。横向加工工位采用框式承载结构，用于装夹待加工的纤维面板，框体上设置有定位锁紧件，可快速完成纤维面板的装夹固定，保证加工过程中面板不会发生位移。顶部横梁为针杆安装载体，等距排布多组加工针杆，针杆的排布间距匹配缝洞的加工间距要求，针杆可沿垂直方向做进给运动，在纤维面板上完成指定位置的孔位加工。材质设计上，夹具主体承载结构采用碳素结构钢材质，表面做发黑防锈处理，刻度盘部位采用镀铬处理提升标识辨识度，锁紧旋钮采用防滑绝缘材质，提升操作手感。设计思路围绕纤维面板特定角度缝洞加工的实际需求展开，解决了传统固定夹具无法适配多角度斜向孔加工的痛点，通过角度调节结构可快速切换加工倾角，无需重新装夹工件即可完成不同角度的孔位加工，等距排布的针杆组可一次性完成一排孔位的加工，大幅提升纤维面板缝洞加工的效率与位置精度，整体结构紧凑，操作便捷，装夹稳固，可适配不同厚度的纤维面板加工场景，建模过程中对各活动部件的运动行程做了限位设计，避免超程运动导致的结构损坏，各连接部位的紧固件规格做了统一化设计，降低后续加工制造与维护的成本。
