参数化重设主控曲面结构设计模型

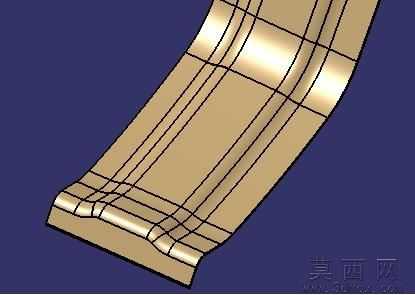

本模型采用参数化主控设计思路完成曲面结构建模，建模过程中优先搭建整体参数控制框架，将整体尺寸、曲面弧度、过渡圆角、筋位间距等核心设计变量纳入主控参数体系，实现设计变更时的全局联动调整，避免局部修改带来的特征报错、曲面错位等常见问题。建模初始阶段先确定主体基准面与核心控制线，通过多截面曲面、桥接曲面命令生成主体基础曲面，严格控制曲面的曲率连续性，保证相邻曲面间达到G2连续标准，避免后续加厚、实体化操作时出现壁厚不均、曲面破碎的问题。针对模型端部的多层过渡结构，采用分割曲面、多段圆角过渡的方式处理，每一处转折位置都通过曲率梳检查曲面光顺度，确保曲面无突兀折角、无曲率突变，满足工业产品对外观曲面的光顺性要求。模型表面的分隔筋位结构采用投影曲线结合肋特征的方式生成，筋位的宽度、深度、间距均关联主控参数，调整主控参数时筋位会随主体曲面自动适配位置与尺寸，无需逐一重新绘制。材质设置上采用金属质感的哑光金材质，调整材质的反射率、粗糙度参数，还原金属构件的真实质感，渲染时采用深蓝色纯色背景突出模型主体结构，通过多角度光源打光凸显曲面的光影过渡效果，清晰展示曲面的层次结构与转折关系。设计过程中特意预留了角落位置的参数关联接口，在完成主控参数重设后，可直接调用该位置的预设参数完成局部细节的匹配调整，大幅提升后续设计迭代的效率，该建模逻辑可广泛应用于各类带复杂曲面的工业零部件、产品外观结构的参数化设计中，通过主控参数的统一管控，有效降低设计修改的工作量，保证模型整体尺寸的一致性与结构合理性，避免多特征独立建模带来的参数冲突问题。
