台式电脑机箱散热轴流风扇三维设计

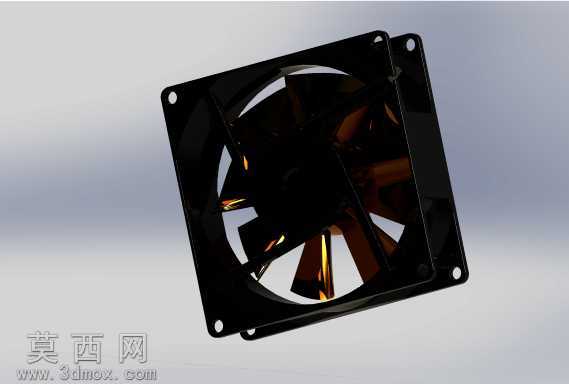

本作品为台式电脑机箱用轴流散热风扇的三维设计成果，建模阶段严格遵循标准120mm机箱风扇的通用安装尺寸规范，先通过草图绘制精准定位外框四个角的安装孔位，孔位间距、孔径完全适配主流机箱的风扇安装位，外框采用带圆角的方形结构，边缘做了细微的倒角处理，既避免安装时割手也能减少风切变产生的湍流。扇叶部分采用七叶后掠式曲面设计，建模时通过多组引导线放样生成流畅的叶型曲面，每片扇叶的倾斜角度、曲面弧度都经过反复调整，在保证送风风压的同时尽可能降低运转时的气流噪音，扇叶与中心轮毂做了一体化的平滑过渡，减少结构应力集中的问题。中心轮毂部分预留了标准电机的安装腔体，腔体尺寸适配常见的直流无刷电机规格，内部做了定位筋结构，方便电机装配时快速对位，外框内侧与扇叶边缘预留了均匀的安全间隙，既避免运转时扇叶蹭到外框，也不会因为间隙过大产生漏风影响散热效率。材质渲染阶段，外框与扇叶均采用哑光黑色阻燃PC塑料材质，调整材质参数还原塑料表面细微的磨砂质感，在扇叶迎光面添加了微弱的半透明橙金色反光效果，模拟半透明扇叶在光线照射下的通透质感，轮毂中心做了亮面黑色的装饰盖处理，还原真实量产风扇的外观细节。结构设计上充分考虑实际生产的可行性，外框背部做了加强筋结构提升整体结构强度，安装孔位内嵌金属衬套的预留结构，避免多次拆装后塑料孔位开裂，整体模型装配关系清晰，各部件之间的配合公差符合消费级电子产品的装配标准，可直接用于散热方案验证、产品外观展示或是相关教学演示场景，模型曲面顺滑无破面，结构完整还原了量产PC散热风扇的全部核心特征。
