直插式八引脚555定时器芯片三维结构

　　在各类电子控制线路的三维布局设计中，直插封装的555定时器是极为常见的基础元器件，小到学生实验用的信号发生电路板，大到工业现场的简易延时控制模块、脉冲触发单元，都能见到这类八引脚直插芯片的身影。做PCB板级三维装配校验时，这类芯片的模型精度直接影响后续结构干涉检查的可靠性，很多新手建模时容易忽略引脚的折弯角度、塑封本体的拔模斜度，导致导出的STEP模型导入PCB设计软件后，和封装库的焊盘位置出现偏差，轻则装配时引脚无法顺利插装，重则和周边的电解电容、接线端子出现空间干涉。

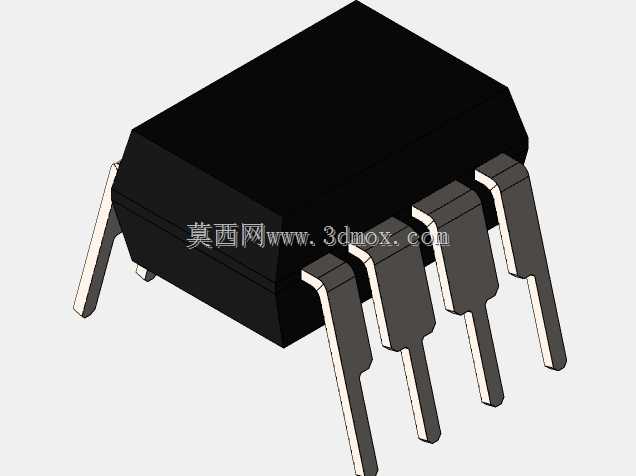

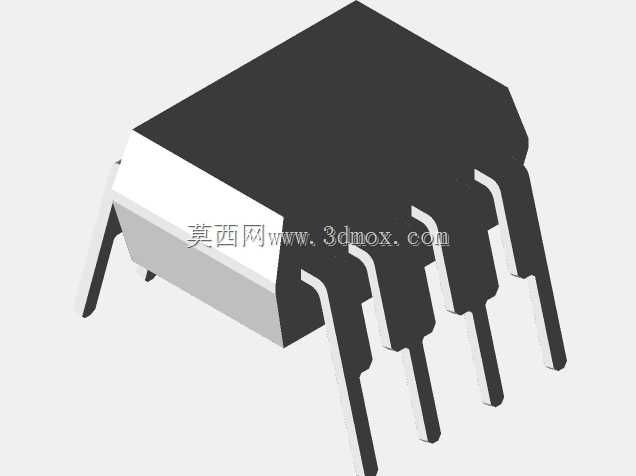

　　这次建模时首先还原的是DIP-8封装的实际安装边界，引脚中心距严格按照行业通用的2.54mm间距设置，每根引脚的伸出长度、折弯处的圆角半径都参考了实际量产芯片的实物尺寸，塑封本体的顶部倒角、侧面的合模线痕迹也做了还原，不是简单的直角方块加圆柱引脚的粗糙组合。要知道在做整机结构布局时，芯片本体的高度直接影响上方外壳的内部净空设计，很多低压控制板为了压缩设备整体体积，外壳内壁和板上最高元器件的间隙往往只留1mm左右，如果模型的本体高度做高了0.5mm，实际装配时就会出现外壳压到芯片顶部的问题，要是做矮了，干涉检查时就发现不了潜在的装配冲突，等到打样回来组装才发现问题，会浪费不少打样成本和调试时间。

　　从实际功能场景来说，555定时器的应用覆盖了极宽的电压范围，外接少量阻容元件就能实现单稳态触发、多谐振荡、施密特触发三种核心工作模式，在做三维装配时，还要考虑周边阻容元件的布局空间，比如芯片周边要留出0.8mm以上的走线间隙，引脚伸出PCB板面的长度要控制在1.2-1.8mm之间，既保证波峰焊时焊锡能充分浸润引脚，又不会因为引脚过长导致剪脚后残留的金属屑掉落在板上造成短路。建模时特意把引脚的截面做成长方形而非简单圆柱，还原了真实直插引脚的冲压成型结构，引脚表面的镀层区域和非镀层区域的分界也做了区分，方便后续做渲染效果图时能更贴近实物外观，给客户做方案演示时不会因为模型过于粗糙显得不够专业。

　　很多结构工程师在做电子设备的三维布局时，习惯直接调用软件自带的简化封装模型，那些模型往往省略了引脚的折弯细节，塑封本体的尺寸也存在不小的公差，在做简单的布局示意时还能应付，但如果是做需要精确校验装配间隙的项目，这类简化模型很容易埋下设计隐患。比如在做手持式检测设备的内部结构时，PCB板往往是贴在外壳筋位上安装，芯片的位置刚好对着外壳上的按键支撑柱，如果模型的引脚长度不准，实际焊接后引脚可能会顶到支撑柱，导致PCB板无法安装到位，甚至压弯引脚造成相邻引脚短路。

　　设计这个模型的时候，还特意考虑了不同软件之间的格式兼容性，所有特征都是基于基础拉伸、切除、圆角命令生成，没有使用复杂的曲面特征，导入到不同的三维设计软件中都不会出现特征丢失或者破面的问题，不管是用来做整机装配的干涉检查，还是用来做产品宣传的爆炸图渲染，都能满足精度要求。另外，模型的坐标原点设置在芯片本体的底面中心，也就是PCB安装面的中心位置，调用时可以直接和PCB封装库的原点对齐，不需要额外调整坐标位置，能节省不少布局调整的时间。在实际生产中，这类直插芯片的塑封本体宽度一般在6.3mm左右，长度在9.2mm左右，本体高度3.3mm，引脚的宽度0.5mm，厚度0.25mm，这些关键尺寸在建模时都严格按照实物公差范围设置，保证模型和实物的尺寸偏差控制在0.1mm以内，完全满足工业设计的精度要求。
