TO220直插封装电压调节器三维结构

　　在各类板级电源设计、工业控制板卡开发、消费类电子电源回路搭建场景中，TO220封装的线性稳压器是应用频次极高的功率半导体器件，这类器件承担着将前端输入的波动直流电压转换为后端负载所需稳定直流电压的核心作用，常见于工控电源模块、家电控制板、小型仪器供电回路、电机驱动板辅助供电等场景，能够在输入电压存在一定范围波动、负载电流动态变化的工况下，维持输出电压的稳定精度，保障后端芯片、传感元件、逻辑电路的供电可靠性。

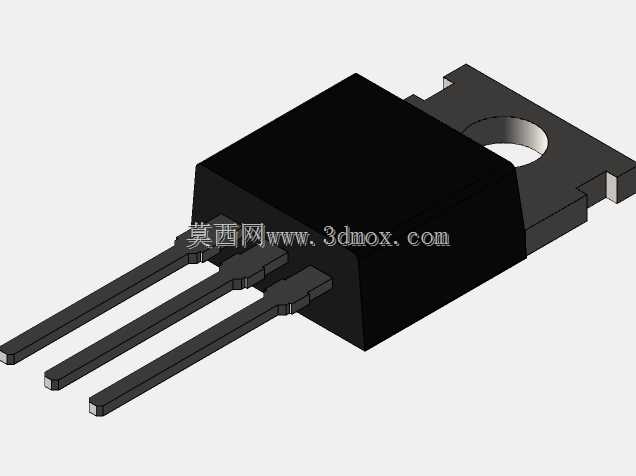

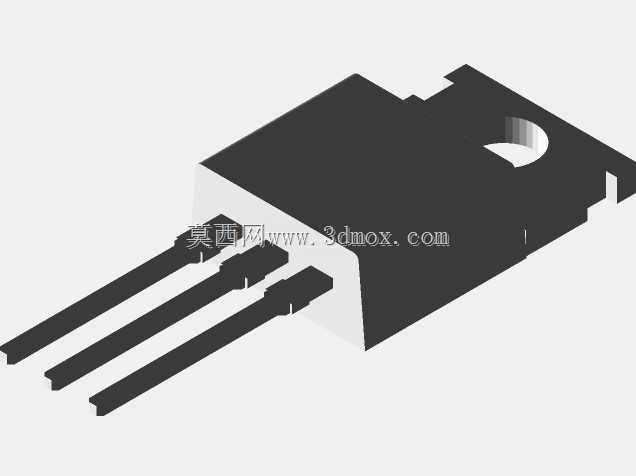

　　从结构设计维度看，这款TO220封装稳压器的三维建模完全还原了实物的装配边界与外形特征：器件主体分为塑封本体、金属散热基板、直插引脚三个核心部分，其中金属散热基板位于塑封本体后侧，基板上预留标准直径的安装圆孔，用于通过螺丝将器件固定在散热器表面，安装孔的中心距塑封本体定位面、距引脚端面的尺寸完全遵循行业通用的TO220封装规范，能够直接匹配市面上通用的TO220散热片、PCB封装焊盘，设计人员在进行板卡布局时，可以直接调用该模型进行装配干涉检查，验证器件与周边电容、电阻、接线端子的安全间距，避免生产阶段出现元件干涉、散热间隙不足的问题。

　　塑封本体部分采用黑色环氧塑封料的实体结构建模，还原了实际器件塑封层的拔模斜度与边角圆角特征，塑封层包裹内部的半导体裸片与引线框架，仅将后侧金属散热基板与三个直插引脚外露，建模时严格还原了三个引脚的间距、引脚截面尺寸、引脚伸出长度，引脚末端做了符合实际工艺的倒角处理，匹配波峰焊、手工焊的工艺要求，设计人员在进行PCB Layout时，可以结合该模型的引脚位置精准绘制封装焊盘，同时核对器件插装后引脚伸出PCB背面的长度，确认是否满足波峰焊的工艺吃锡要求，避免出现引脚过短焊接不良、引脚过长触碰壳体短路的问题。

　　在散热结构的设计匹配上，该模型还原了金属散热基板的平面度特征，实际应用中散热基板与器件内部的功率裸片直接相连，工作时产生的热量会通过基板传导到外部散热器，建模时保留了基板与塑封本体的贴合面结构，设计人员可以基于该模型模拟不同厚度导热硅脂、不同规格绝缘垫片的装配间隙，验证螺丝锁紧后散热器与塑封本体之间是否存在挤压应力，避免长期工作中热胀冷缩导致塑封层开裂、器件失效的问题。

　　从建模逻辑来看，整个模型采用实体特征搭建，先通过拉伸特征构建金属散热基板的基础轮廓，切除安装孔特征后，再构建塑封本体的实体结构，处理塑封本体与基板的贴合面过渡特征，最后通过拉伸、倒角特征构建三个直插引脚，还原引脚与塑封本体内部引线框架的衔接位置，整个模型的装配基准完全对齐器件的实际安装基准，即散热基板的安装面、引脚的中心轴线，方便设计人员在装配环境中直接通过基准配合完成器件的虚拟装配，不需要额外调整坐标系。

　　在实际选型应用中，这类TO220封装稳压器的安装边界需要重点关注几个维度：首先是器件总高度，即从散热基板安装面到塑封本体顶面的垂直距离，这个尺寸决定了板卡装入设备壳体后，器件顶面与壳体内壁的安全间隙，尤其是在密闭壳体的设备中，需要预留足够的空气对流间隙辅助散热；其次是引脚的弯折半径，部分紧凑布局的板卡会将引脚弯折90度贴装，该模型的引脚长度参数可以为引脚弯折工装的设计提供参考，避免弯折位置过于靠近塑封本体导致内部引线断裂；最后是安装孔的同轴度，模型中安装孔的位置精度完全匹配行业标准，能够保证批量装配时螺丝顺利穿过散热片与器件基板，不会出现孔位偏斜导致的装配应力。

　　对于三维建模从业者而言，搭建这类通用电子元器件模型的核心价值在于统一设计库的标准，避免不同设计人员绘制的同封装器件存在尺寸偏差，导致整机装配时出现干涉问题；对于硬件结构设计人员来说，精准的三维模型可以在设计阶段就完成虚拟装配验证，减少打样阶段的修改次数，缩短产品开发周期，尤其是在多板卡堆叠的紧凑设备中，每个元件的外形尺寸偏差都可能导致整体装配失败，这类符合实际封装规范的模型能够有效提升设计可靠性。
