EMAX微型数字舵机结构三维建模

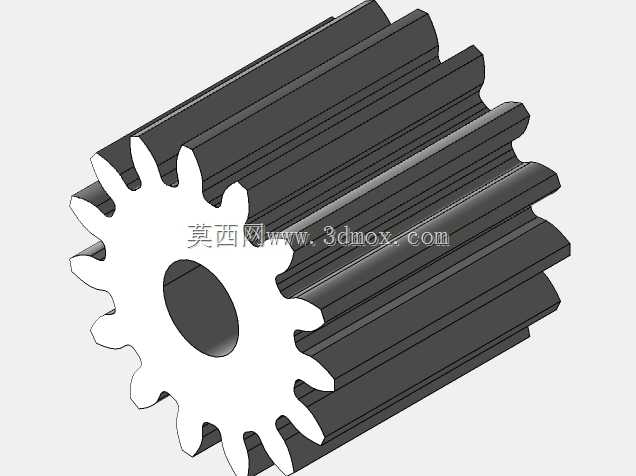

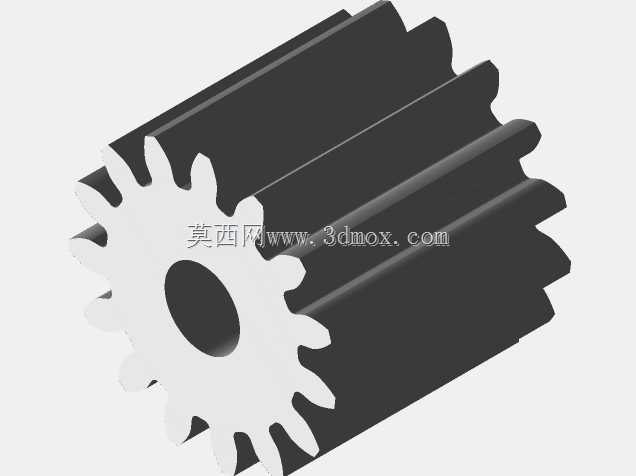

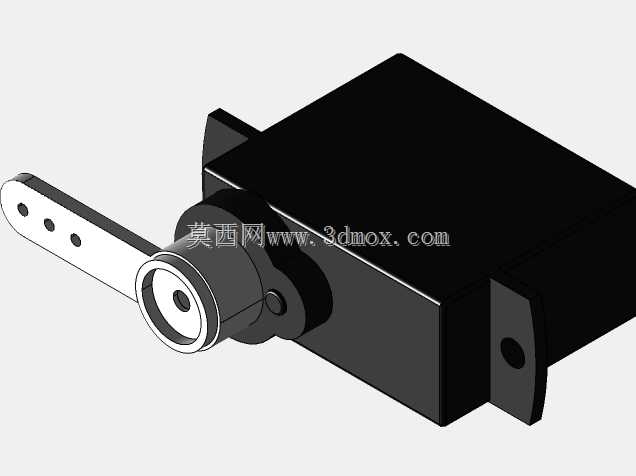

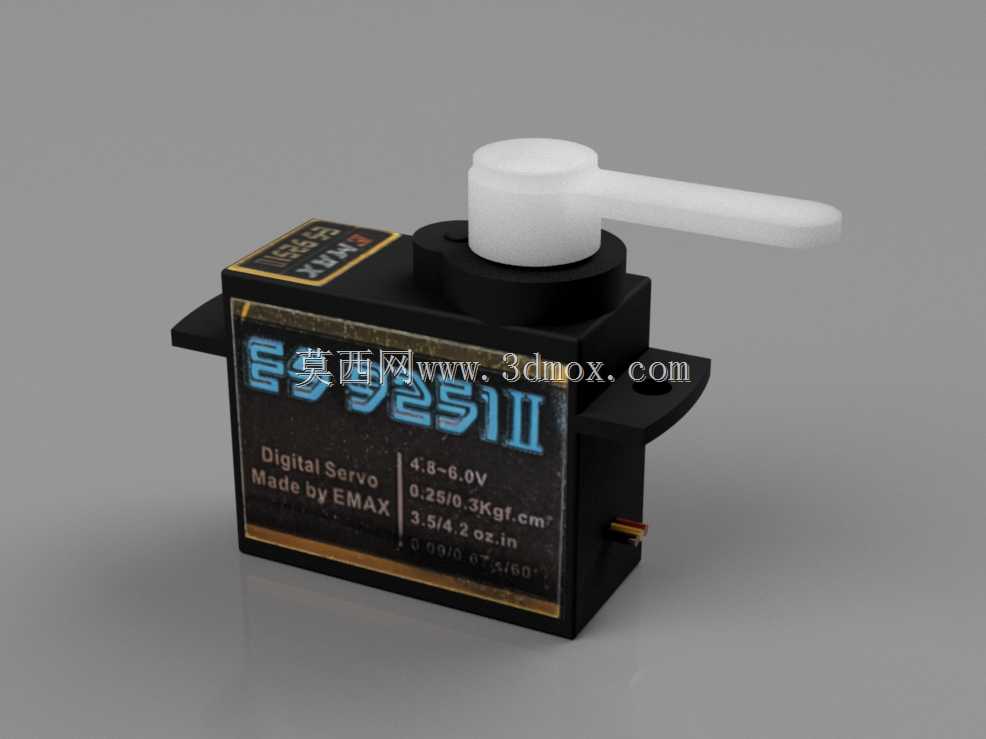

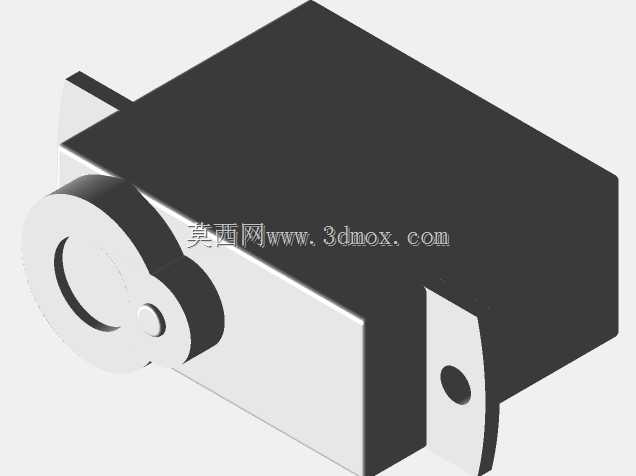

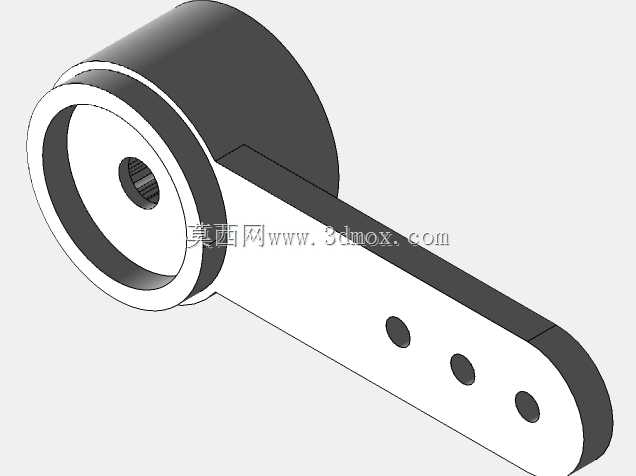

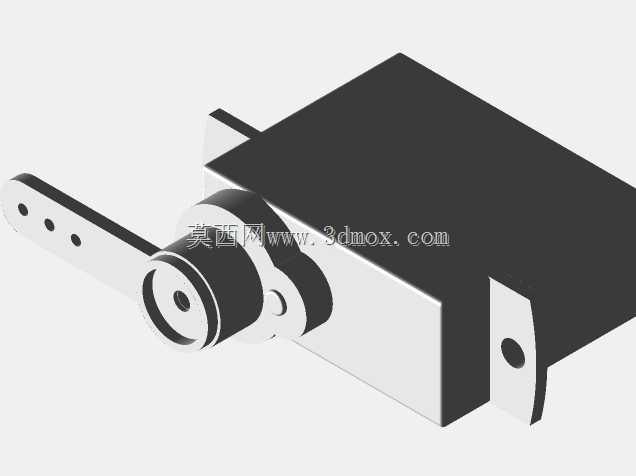

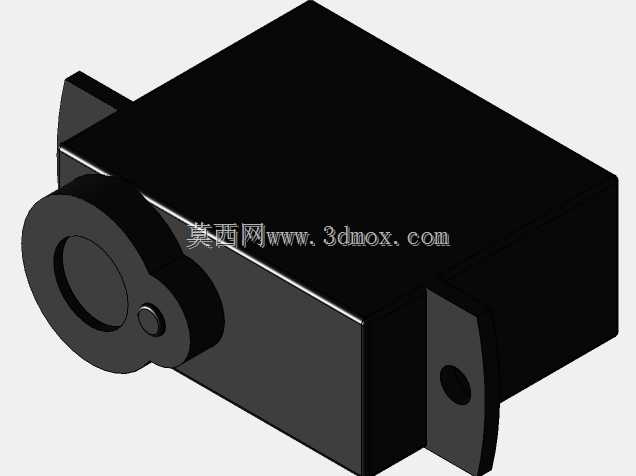

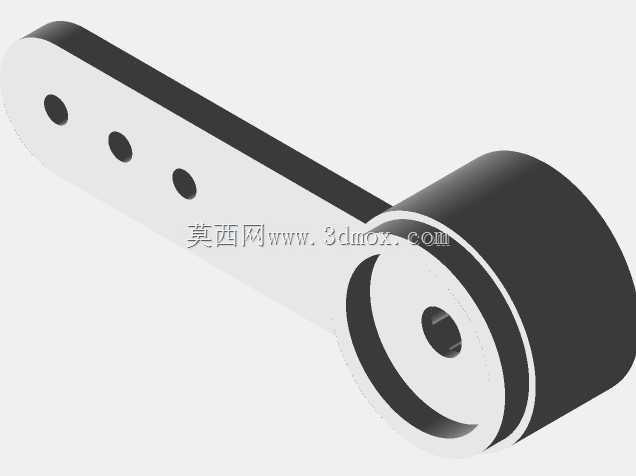

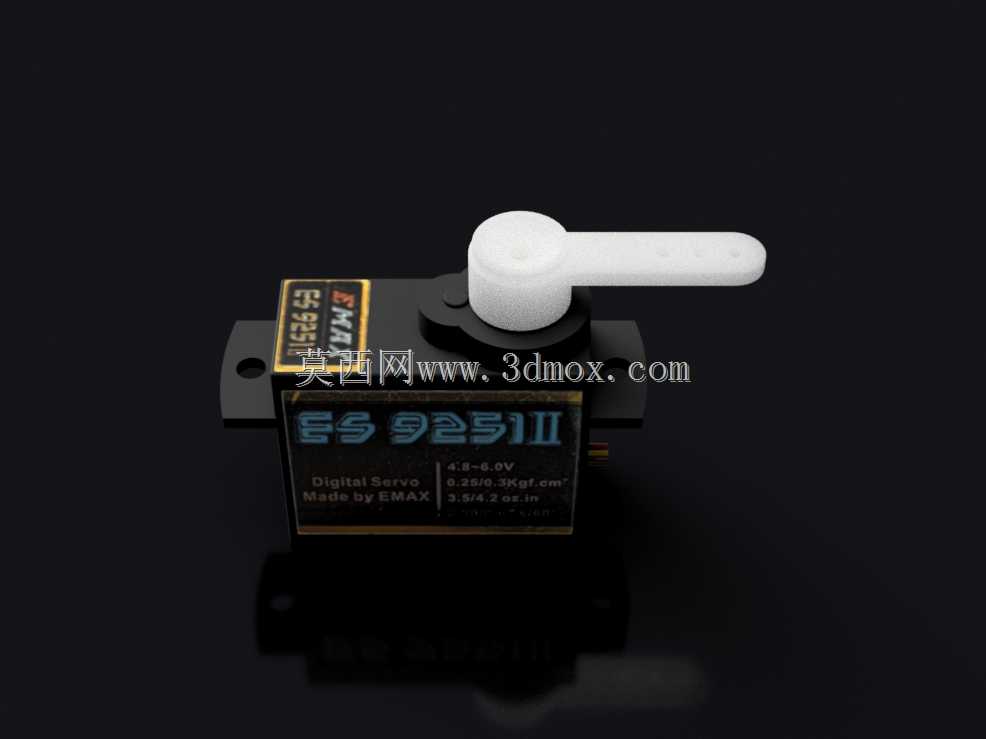

在航模、小型机器人关节、精密云台这类对执行器重量、响应速度有严苛要求的场景里，微型数字舵机一直是核心执行部件，这次还原的这款4.0g级微型数字伺服舵机，建模全程采用数字卡尺实测实物尺寸逆向完成，所有安装边界、外形轮廓都和实物保持一致，能直接用于整机装配干涉校验、结构布局模拟。从实际使用场景来看，这类微型舵机常被用在室内迷你航模的舵面控制、小型仿生机器人的关节驱动、桌面级精密云台的角度调节环节，相比传统模拟舵机，数字控制架构的信号处理逻辑更稳定，不会因为负载小幅波动出现舵面抖振，控制死区更小，角度控制精度能满足小尺度机构的动作需求。建模过程中没有做过度的结构简化，外壳的安装耳定位孔、输出轴的摆臂安装槽、侧面出线的槽位都按照实测尺寸还原，整体外形尺寸控制在18x7.9x16.8mm的边界内，安装耳的孔位间距、孔径都匹配常用的微型舵机安装标准，结构设计人员在做整机布局时，可以直接调用这个模型核对安装空间，不用反复调整机架的安装位。从功能特性上看，这款舵机的输出摆臂采用工程塑料材质，主体外壳为阻燃黑色塑料，侧面印刷的参数标识区域也做了细节还原，建模时特意保留了外壳的分型线、安装耳的倒角细节，保证渲染或者装配演示时的真实感。设计思路上完全遵循实物的装配逻辑，输出轴的回转中心、舵机内部电位器的限位角度都和实物参数匹配，在做运动仿真时，可以直接设置对应的回转角度范围，模拟舵机实际的动作行程，不会出现超出行程的干涉误判。对于做小型智能设备、航模结构设计的工程师来说，这类经过实测逆向的舵机模型，能大幅减少前期选型阶段的建模工作量，不用拿到实物再测绘，直接导入装配体就能核对安装尺寸、排布走线空间，尤其是在做轻量化结构设计时，能精准计算舵机占用的空间余量，避免因为模型尺寸偏差导致后期打样出现装配干涉。另外模型也还原了舵机输出摆臂的结构，摆臂的安装孔位、长度都和原厂配件一致，在做连杆传动结构设计时，可以直接匹配摆臂的孔位做连杆端点定位，不用额外修正尺寸偏差。
