香橙派Zero3开发板适配防护外壳结构

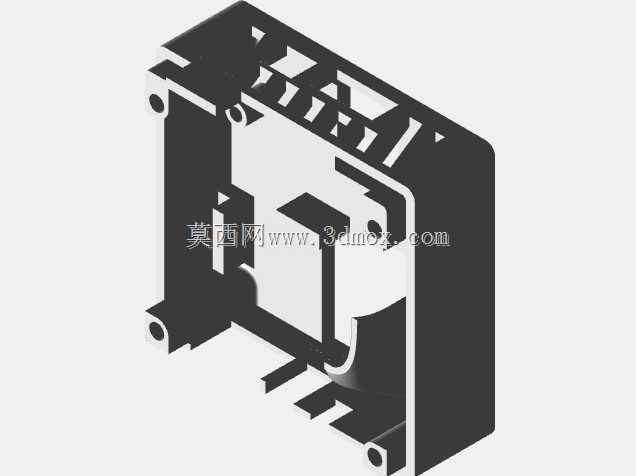

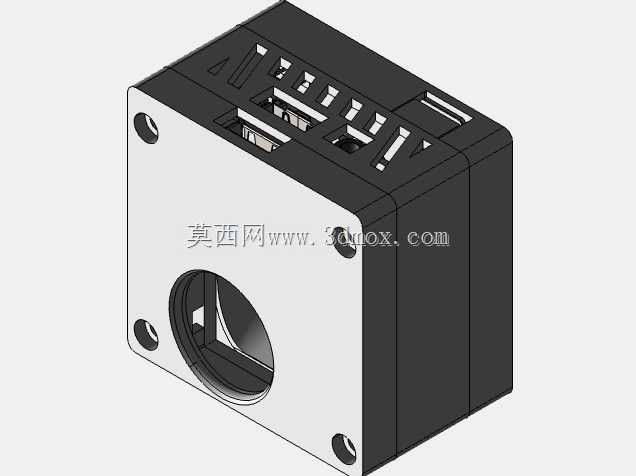

　　这款适配香橙派Zero3开发板的防护外壳，主要面向嵌入式开发、小型边缘计算节点部署场景设计，日常使用中开发板直接裸露放置时，很容易出现引脚误碰短路、接口积灰、电路板被金属碎屑划伤的问题，尤其是在桌面调试、设备内嵌安装、小型物联网终端长期运行的场景下，外壳的防护作用直接决定了硬件的运行稳定性。从结构设计来看，外壳采用上下扣合的分体式结构，主体分为前面板与侧围壳体两部分，前面板做了银黑撞色的视觉区分，对应开发板的接口位置全部做了精准的开口避让：侧面依次预留了USB接口、Type-C供电口、HDMI输出口、网线接口的对位槽位，每个开口的边缘都做了0.2mm的倒角处理，既不会出现插接头卡滞的问题，也能避免外壳毛边刮伤接头镀层。

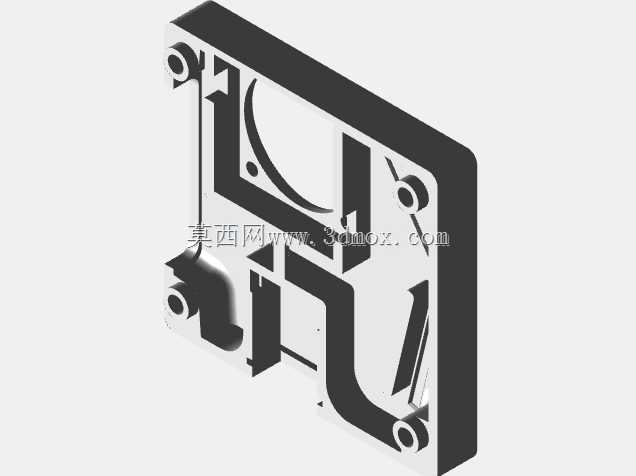

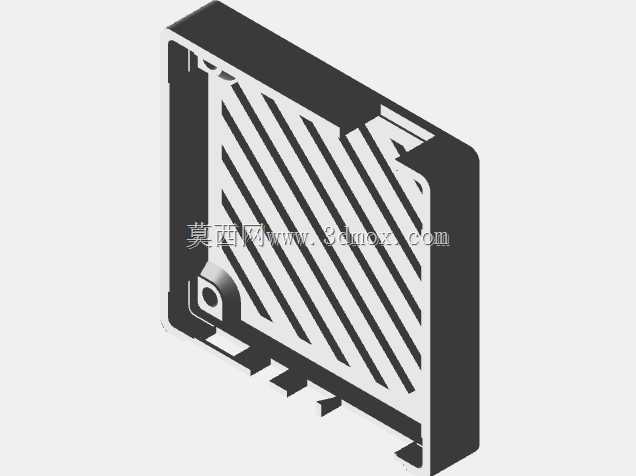

　　前面板中心位置的圆形开孔，是专门为开发板的散热风扇预留的安装位，开孔直径匹配常规3010轴流风扇的外轮廓，安装后风扇可以直接对准开发板的核心主控芯片位置，在高负载运行时能形成直通风道，避免主控芯片因为积热出现降频问题。外壳的四个角位都设计了内嵌的铜柱安装位，对应开发板本身的固定孔位，安装时不需要额外打胶，直接用M2螺丝就能把开发板牢牢固定在壳体内，不会出现电路板晃动移位的问题，上下壳体的扣合位置做了0.3mm的止口配合，扣合后缝隙均匀，不会出现翘边、松动的情况，日常拆装调试也不需要借助额外工具，直接沿扣合缝隙就能分开壳体。从安装边界来看，外壳整体外轮廓尺寸控制在45mm×48mm×30mm以内，比开发板本身的尺寸每边仅多出2mm的壁厚余量，不会额外占用过多安装空间，不管是嵌入到小型设备壳体内部，还是直接放在桌面作为独立节点使用，都不会出现空间浪费的问题。外壳的壁厚统一设置为1.5mm，这个厚度既可以保证3D打印时的结构强度，日常拿取、轻微磕碰不会出现壳体开裂的问题，也不会因为壁厚过厚导致整体重量增加，打印耗材的用量也控制在合理范围内。在接口对位的设计上，每个开口的位置都经过实际装板验证，USB接口的开口深度刚好到接头插接到位的位置，不会出现接头插不到底的情况，网线接口的开口预留了卡扣的避让空间，插拔水晶头时不会被外壳挡住卡扣，不需要额外撬动就能顺利插拔线材。侧面的散热格栅做了斜向的开槽设计，既可以保证壳体内外的空气流通，配合前面板的风扇形成完整的散热风道，也能避免大尺寸的杂物、金属碎屑直接掉落到壳体内接触电路板，格栅的开槽宽度控制在1.2mm，既保证通风量，也能阻挡常见的焊锡渣、导线头这类容易引发短路的杂物。

　　对于嵌入式部署的场景，外壳的背面还预留了两个壁挂安装孔，可以直接用M3螺丝把整个壳体固定在设备内壁、墙面或者导轨支架上，不需要额外设计安装支架，减少了二次加工的工作量。在设计思路上，这款外壳没有做多余的装饰性结构，所有的结构特征都服务于实际使用需求：固定位的加强筋做在壳体内部，不会影响外表面的平整性，扣合位的卡扣设计在壳体内侧，外表面看不到卡扣的拼接缝，整体外观简洁规整。针对开发板的GPIO引脚位置，外壳也做了对应的避让开口，如果需要外接传感器、扩展模块，可以直接从开口位置引出排线，不需要拆开整个外壳，调试扩展功能的时候更加方便。

　　实际使用中，这款外壳可以覆盖绝大多数香橙派Zero3的使用场景：桌面调试时可以避免桌面的水渍、灰尘沾到电路板上，长期运行的物联网节点可以避免虫蚁、灰尘引发的短路问题，嵌入到其他设备内部时可以避免设备内部的导线、金属部件接触开发板引脚引发故障。外壳的边角都做了R2的圆角处理，没有尖锐的棱角，拿取的时候不会划伤手，也不会在安装时刮伤其他设备的内部线材。从建模的细节来看，所有的安装柱都做了0.5mm的导入角，安装螺丝的时候可以顺利对准孔位，不会出现螺丝偏位滑牙的问题，接口开口的位置公差控制在±0.1mm，完全适配常规市售的香橙派Zero3开发板，不会出现孔位错位、接口被挡住的问题。
