MKS显示屏嵌入式安装固定支架结构

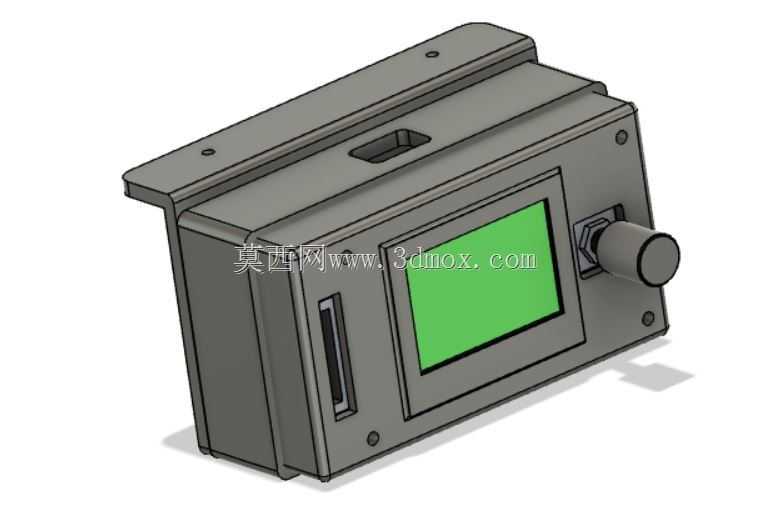

　　在桌面级FDM3D打印设备的电控系统改造、整机装配环节，显示屏的安装固定一直是容易被忽略却直接影响操作体验的细节。这款针对MKS系列显示屏开发的安装支架，完全围绕嵌入式安装场景做结构适配，解决了常规外露安装易磕碰、接线拉扯松脱、面板贴合度差的实际问题。从实际装机场景来看，这类支架主要适配设备电控仓的面板开孔安装需求，支架主体采用围合式腔体结构，腔体内部尺寸完全匹配对应版本MKS显示屏的主板、屏幕模组的外形公差，屏幕嵌入后正面的绿色显示区域刚好与支架前侧的窗口齐平，不会出现屏幕突出刮花、凹陷积灰的问题。

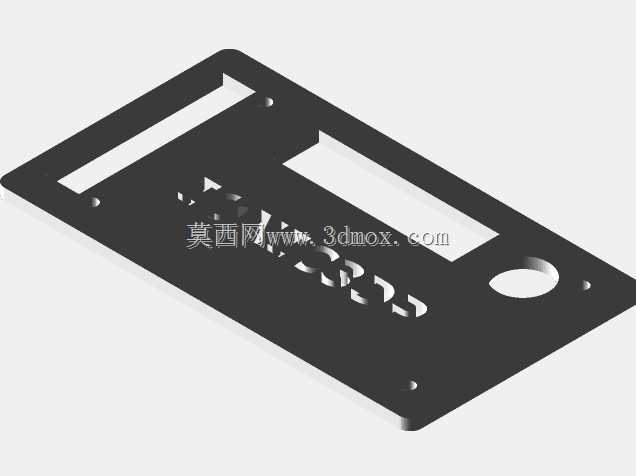

　　支架两侧延伸出带安装孔的法兰边，法兰边的孔位间距匹配常规铝型材框架、钣金电控箱的安装孔距标准，安装时不需要额外在设备面板上做二次打孔修正，直接通过M3规格的螺丝就能完成支架与设备面板的锁紧固定，法兰边与支架主体的过渡位置做了加厚筋位处理，避免长期拆装螺丝出现连接位开裂的问题。从结构设计的细节来看，支架右侧预留了旋钮编码器的安装避让位，编码器的固定螺母可以直接贴合支架侧壁完成锁紧，操作旋钮时不会因为支架的避让间隙过大出现旋钮晃动、档位虚位的问题；支架左侧预留了SD卡插拔的开槽，开槽宽度刚好匹配标准SD卡的外形尺寸，插卡取卡时不需要额外拆卸支架，手指可以直接伸入槽位完成存储卡的更换，不会出现卡滞、刮擦SD卡表面的情况。

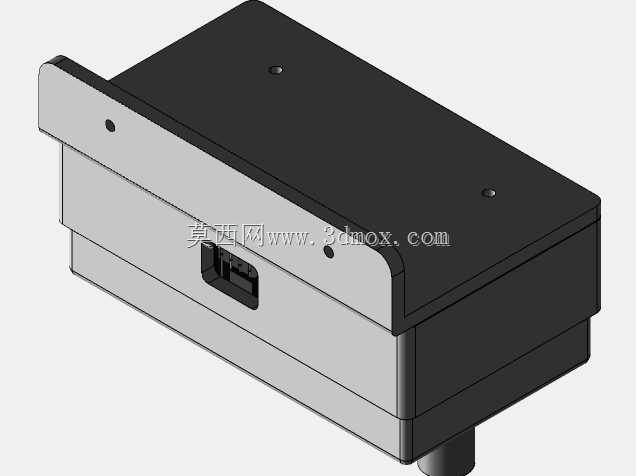

　　支架顶部设计了内凹的走线让位槽，屏幕的排线、编码器的连接线可以从这个槽位顺入电控仓内部，避免排线被支架与面板的夹合面压损，同时也能减少排线外露被外力拉扯的风险。考虑到3D打印加工的工艺特性，整个支架的壁厚做了均匀化处理，所有转角位置都做了R2的圆角过渡，既避免打印过程中出现应力集中导致的翘曲变形，也能减少安装时锐角划手的安全隐患。支架腔体内部的四个角位设计了屏幕固定的螺柱位，螺柱高度经过精确计算，屏幕锁紧后屏幕表面与支架前框的平面度误差控制在0.2mm以内，贴装屏幕保护面板时不会出现缝隙不均、粘胶溢胶的问题。

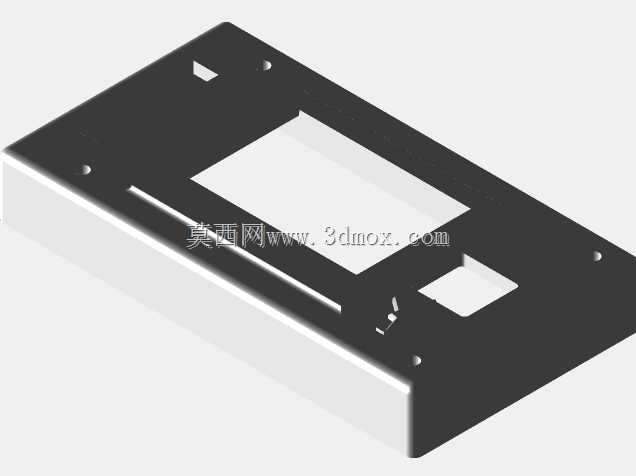

　　在实际安装边界适配方面，支架整体的嵌入深度匹配常规2mm厚度钣金面板、2020铝型材框架的安装空间，装入电控仓后不会与仓内的主板、驱动模块、散热风扇产生位置干涉，支架后侧与电控元件之间预留了至少5mm的散热间隙，避免屏幕工作产生的热量堆积影响周边电控元件的运行稳定性。不同于通用型的显示屏安装支架，这款结构完全针对对应型号MKS屏幕的接口位置、元件凸起高度做了定制化避让，比如屏幕后侧的电容元件、接线端子位置都做了对应的沉台设计，屏幕装入后不需要额外垫绝缘片就能避免元件与支架内壁接触短路。在设备日常使用场景中，这种嵌入式安装的支架能让显示屏与设备外观形成统一的整体感，操作旋钮、插拔存储卡、观察屏幕参数时的操作动线更加顺畅，不会因为支架突出设备表面过多造成操作时的磕碰，同时围合式的结构也能阻挡打印过程中产生的少量粉尘飘入屏幕主板缝隙，减少屏幕按键、接口接触不良的故障概率。从结构强度的角度考量，支架的侧壁与法兰边的连接位置做了斜向加强筋，即便是采用PLA材料打印制作，也能承受至少50N的侧向推力不会出现断裂变形，完全满足桌面级设备日常使用的强度需求。
