适配CX-180N万用表的AA电池电压检测治具

　　日常电子维修、仓储物料抽检、教学实验场景中，AA电池的剩余电压排查一直是高频却容易被忽略的操作环节，传统手持表笔直接搭测的方式，不仅需要双手同时持握表笔与电池，接触稳定性差，还容易出现表笔滑脱导致正负极短接的风险，尤其在批量抽检成组AA电池时，操作效率极低，反复调整表笔位置的过程也会拉长单颗电池的检测时长。这套适配CX-180N指针式万用表的AA电池电压检测治具，正是针对这类实操痛点设计的辅助检测结构，不需要对万用表本身做任何改装，仅通过治具的结构定位，就能实现AA电池的快速装夹与稳定电连接，让单颗电池的电压检测操作简化为放电池、读数值两个步骤。

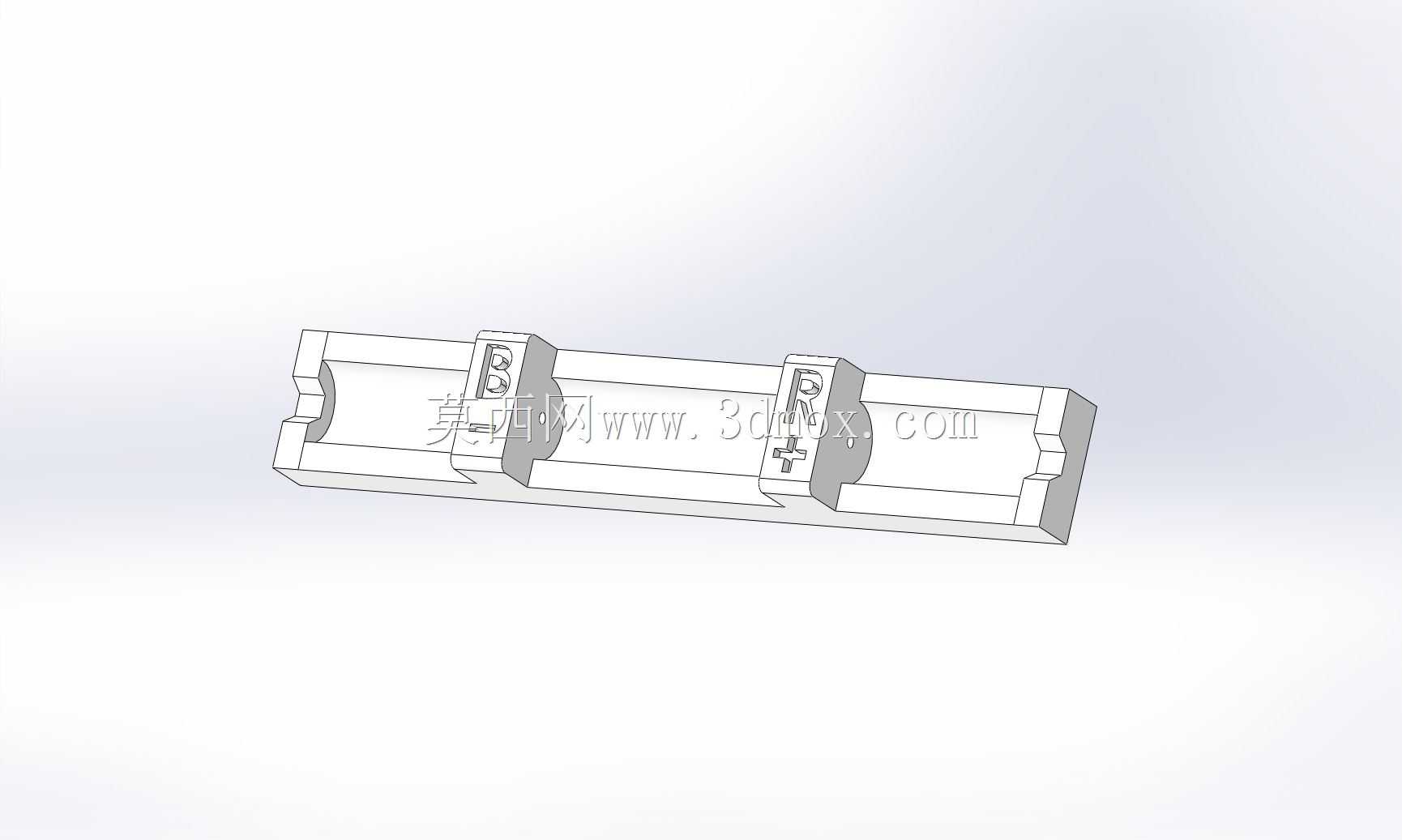

　　从结构设计逻辑来看，治具主体采用绝缘硬质材质加工，整体为长条形开槽结构，开槽的内轮廓尺寸完全匹配AA电池的标准外径，槽体两端分别设置正负极接触弹片，接触弹片的位置刚好对应AA电池两端的正负极端面，弹片通过内嵌的导线引出，末端预留标准表笔插孔，可直接插入CX-180N万用表的表笔插头，不需要额外接线或焊接，装拆都十分便捷。槽体靠近两端的位置分别做了极性标识，凸起的“+”“-”标记与电池极性对应，避免装反电池导致的万用表指针反打损伤，标识采用与治具本体一体成型的结构，长期使用也不会出现标识磨损脱落的问题。

　　尺寸设计上，治具的整体长度刚好覆盖单颗AA电池的全长加上两端弹片的压缩行程，槽体深度为AA电池半径的1.2倍，既可以保证电池放入后不会轻易滚落，又不会因为槽体过深导致取放电池不便。两端的接触弹片采用带预紧力的铜质弹片，预紧行程控制在2mm以内，既可以保证电池装入后弹片与电池端面紧密接触，避免接触电阻过大导致的电压测量偏差，又不会因为弹力过大导致电池装入时需要施加过大的按压力。引出导线的走线槽完全内嵌在治具本体内部，导线不会外露在治具表面，避免日常使用中导线被剐蹭拉扯导致的接线松脱，也能减少导线与桌面等接触面的磨损，延长治具的使用寿命。

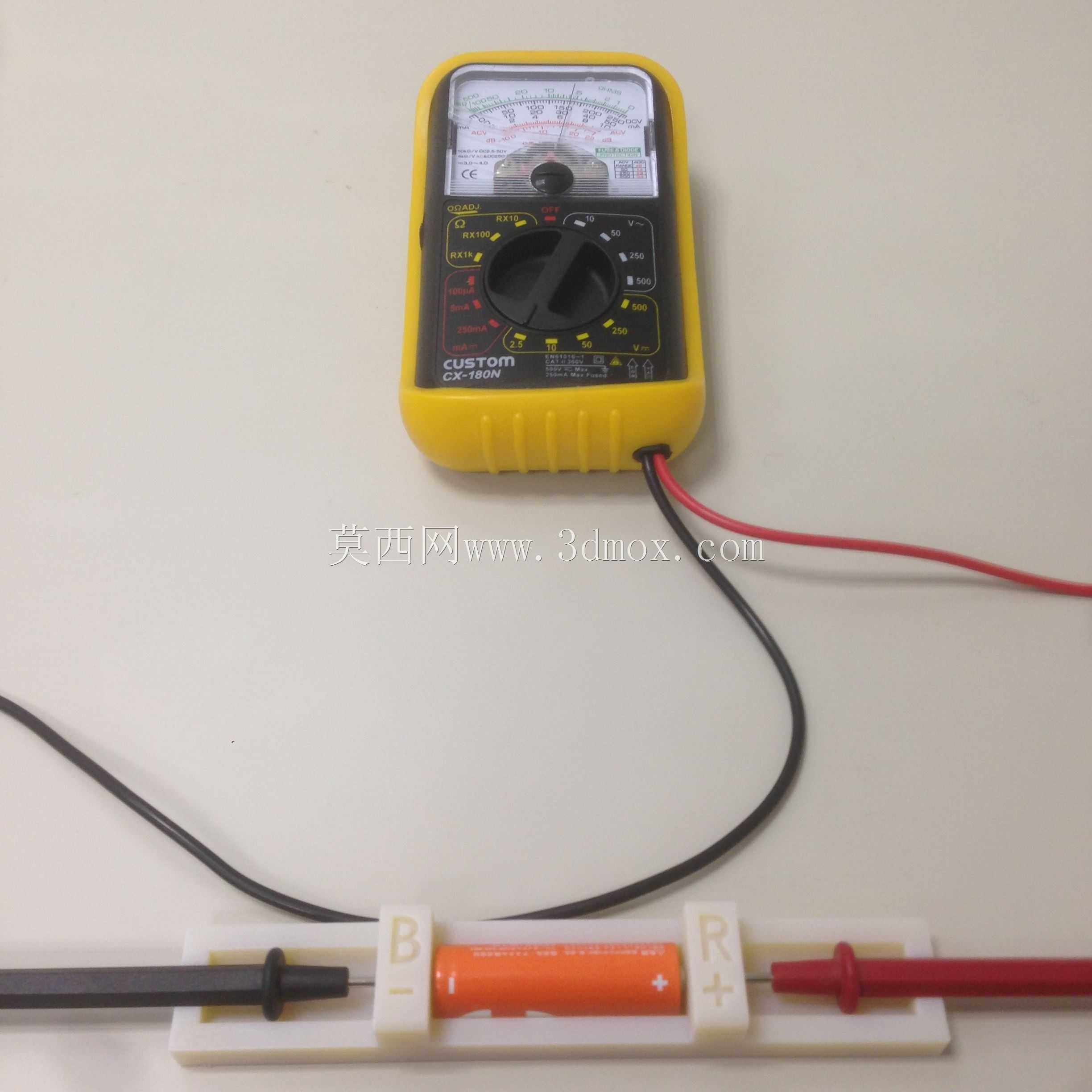

　　实际使用场景中，这套治具可以直接放置在工作台面，不需要额外固定，检测时只需要将万用表调至直流电压对应量程，表笔插入治具末端的插孔，将待检测的AA电池按照极性标识放入槽体内，弹片就会自动与电池两端接触导通，直接读取万用表的数值即可判断电池的剩余电压状态，整个过程单手即可完成，另一只手可以同时记录检测数值或者分拣电池，批量检测时的效率相比传统表笔搭测提升60%以上。针对教学实验场景，这套治具还能避免学生操作时因为手持表笔不稳导致的短接问题，降低实验操作的安全隐患，也能减少因为接触不良导致的测量数据偏差，让实验数据更稳定可靠。

　　结构细节上，治具的边角全部做了R2的圆角处理，没有尖锐的棱角，日常拿取使用时不会划伤手部，槽体内部的接触面做了细微的防滑纹理，电池放入后不会因为桌面轻微晃动出现移位，保证接触的稳定性。末端的表笔插孔采用与标准万用表表笔匹配的尺寸，插孔内部设置了弹性铜套，表笔插入后可以保持稳定的连接，不会因为轻微拉扯就出现接触断开的问题，同时插孔的位置做了下沉处理，表笔插入后插头部分不会突出治具底面，治具放置在桌面时可以保持平稳，不会出现倾斜晃动的情况。

　　不同于市面上集成了显示模块的专用电池检测器，这套治具完全依托现有CX-180N万用表的测量功能，不需要额外增加检测电路，也不需要单独供电，结构简单可靠，故障率极低，本身没有易损电子元件，仅两端的接触弹片在长期使用出现磨损后可以单独更换，维护成本极低。对于日常需要频繁检测AA电池的电子维修工位、实验室物料检测岗、仓储电池分拣环节来说，这种轻量化的辅助治具不需要占用过多的工作台空间，重量轻也可以随时移动到不同的操作工位使用，适配性极强。

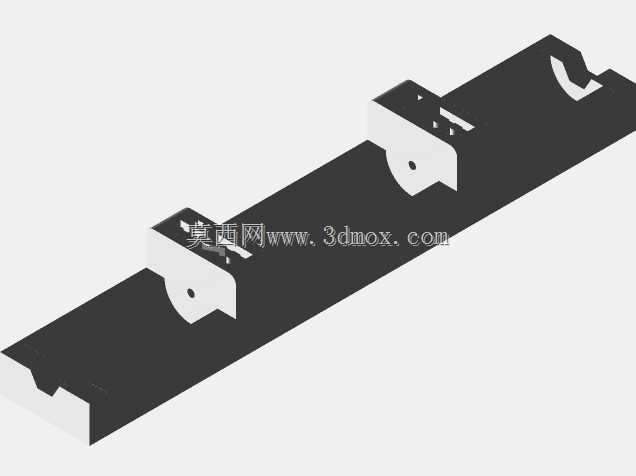

　　在建模实现层面，这套结构的所有特征都采用参数化设计，槽体尺寸、弹片安装位、插孔位置都可以根据不同型号的万用表表笔尺寸、不同规格的电池型号做快速调整，比如修改槽体内径就可以适配AAA电池或者其他型号的圆柱电池，调整插孔尺寸就可以适配不同规格的万用表表笔，结构的可拓展性很强，不需要重新做整体结构设计，仅修改对应参数就可以衍生出适配不同检测需求的变体结构。
