多功能应急启动移动电源结构设计

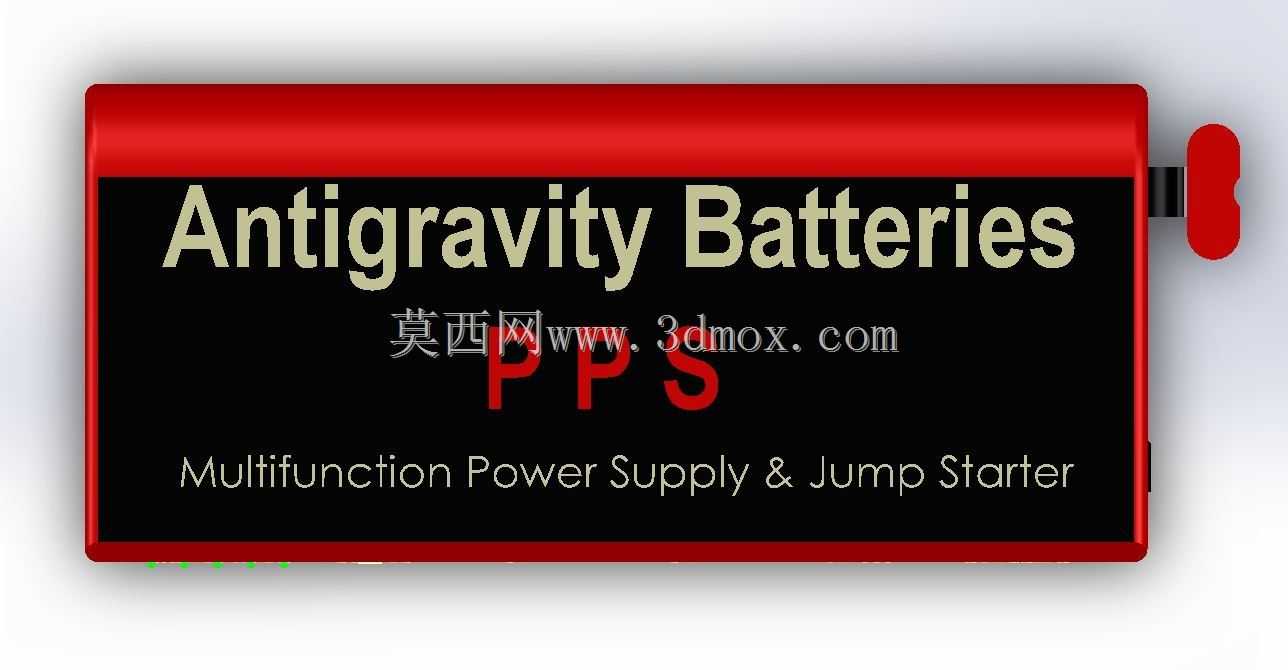

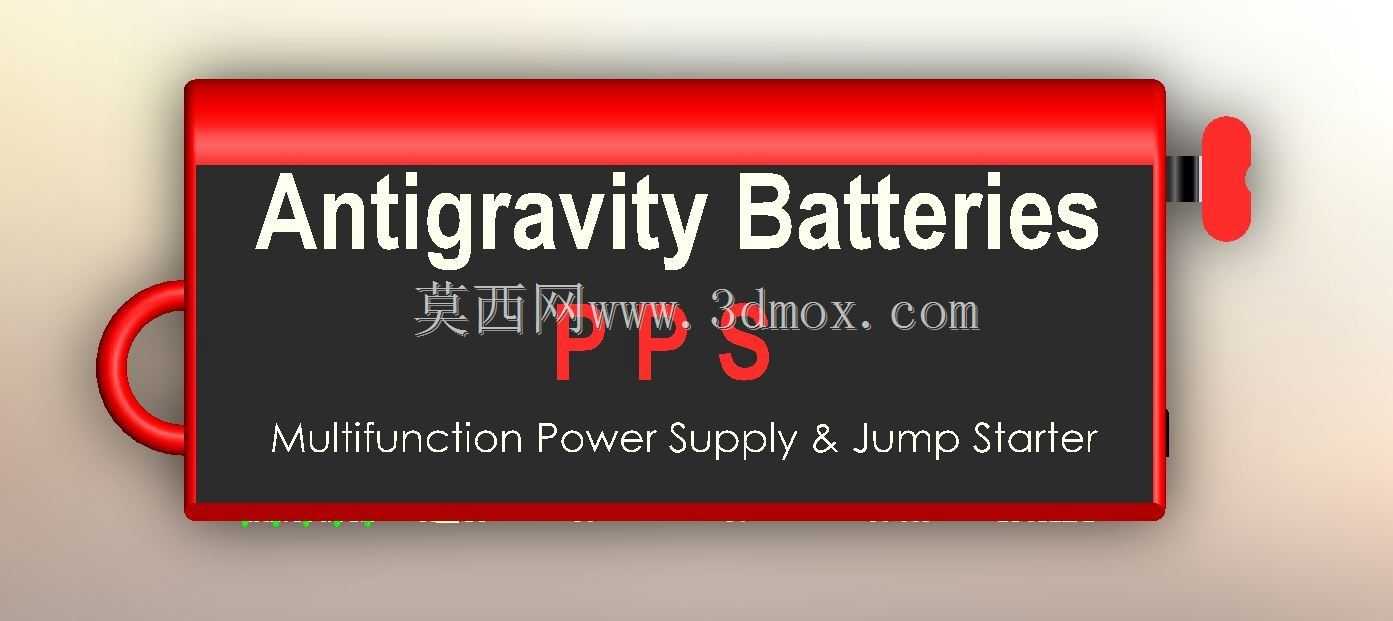

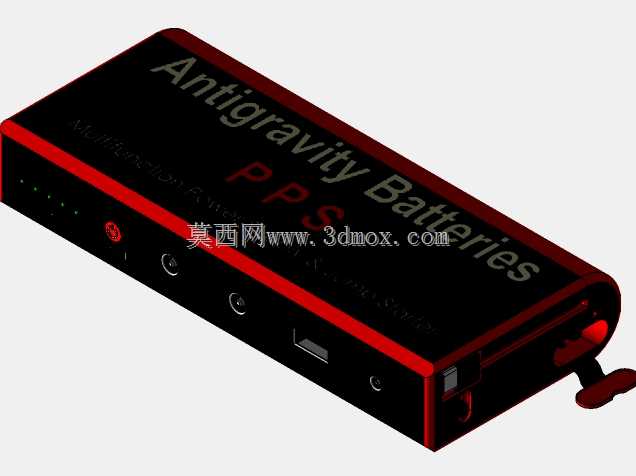

　　这款多功能供电与应急启动装置的三维结构设计，首先围绕户外作业、车辆应急、随身数码供电三类核心场景展开，在结构布局上充分考虑了不同使用场景下的操作便利性与安装适配性。从实际使用需求出发，车载应急启动场景下，设备需要在低温、狭小的车辆引擎舱周边完成搭电操作，因此外壳边缘做了大圆角过渡处理，避免操作时剐蹭手部或车辆漆面，侧边设置的隐藏式挂环结构，可搭配钥匙链或快挂扣挂载在工装腰带、背包织带上，解决户外移动作业时设备随手放置易丢失、易跌落的问题。

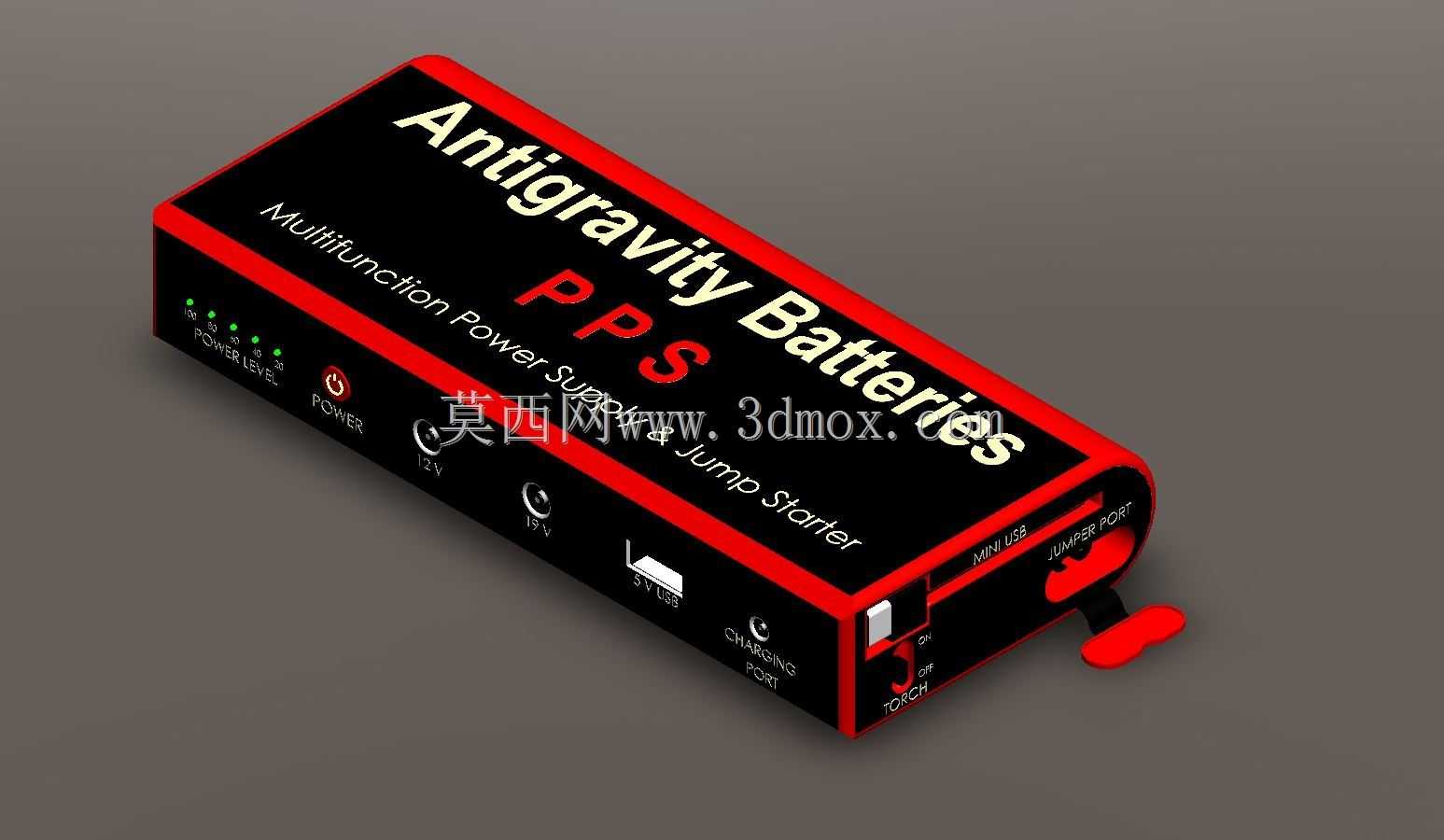

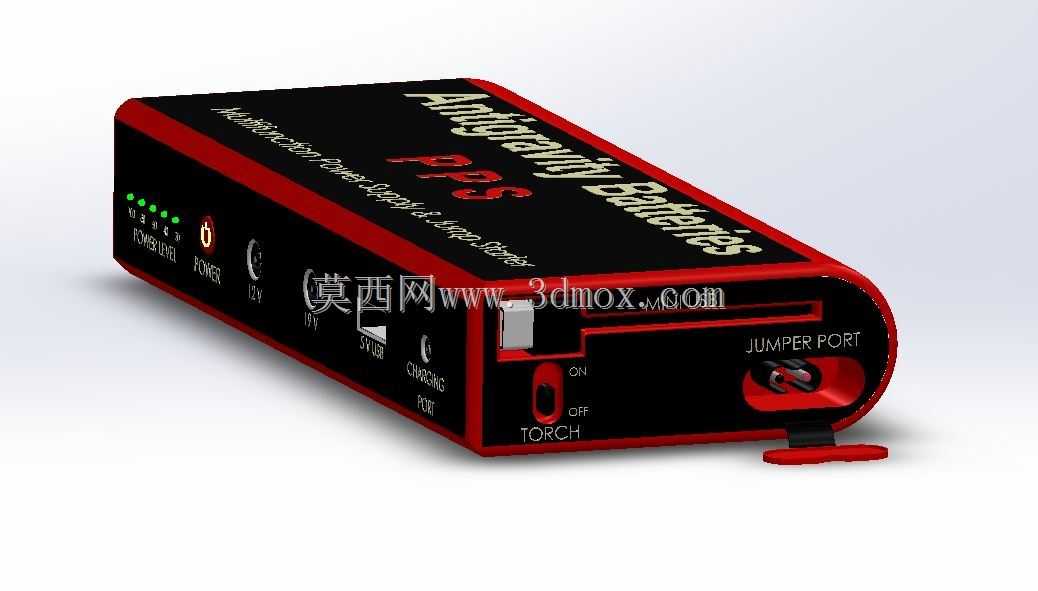

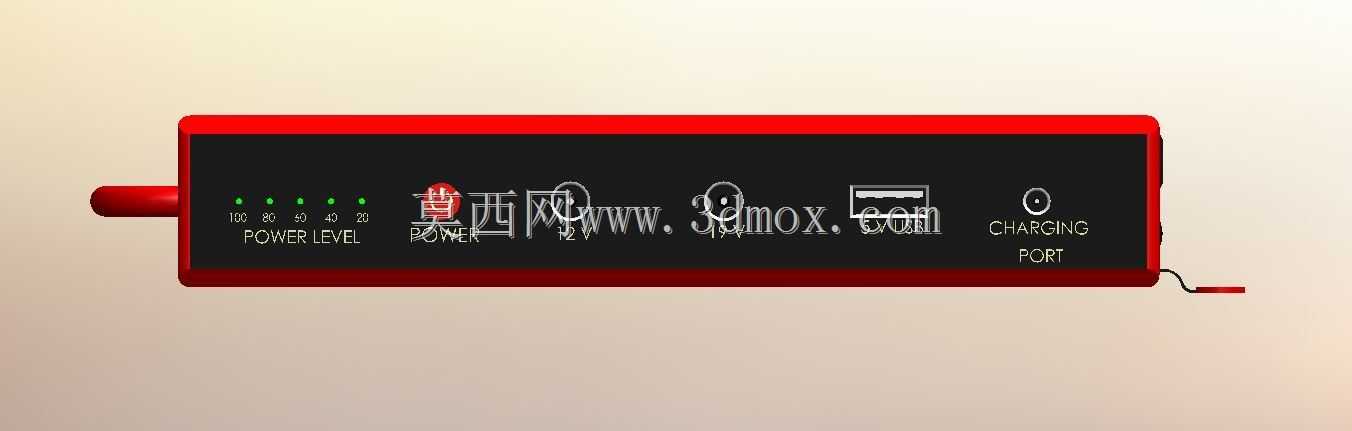

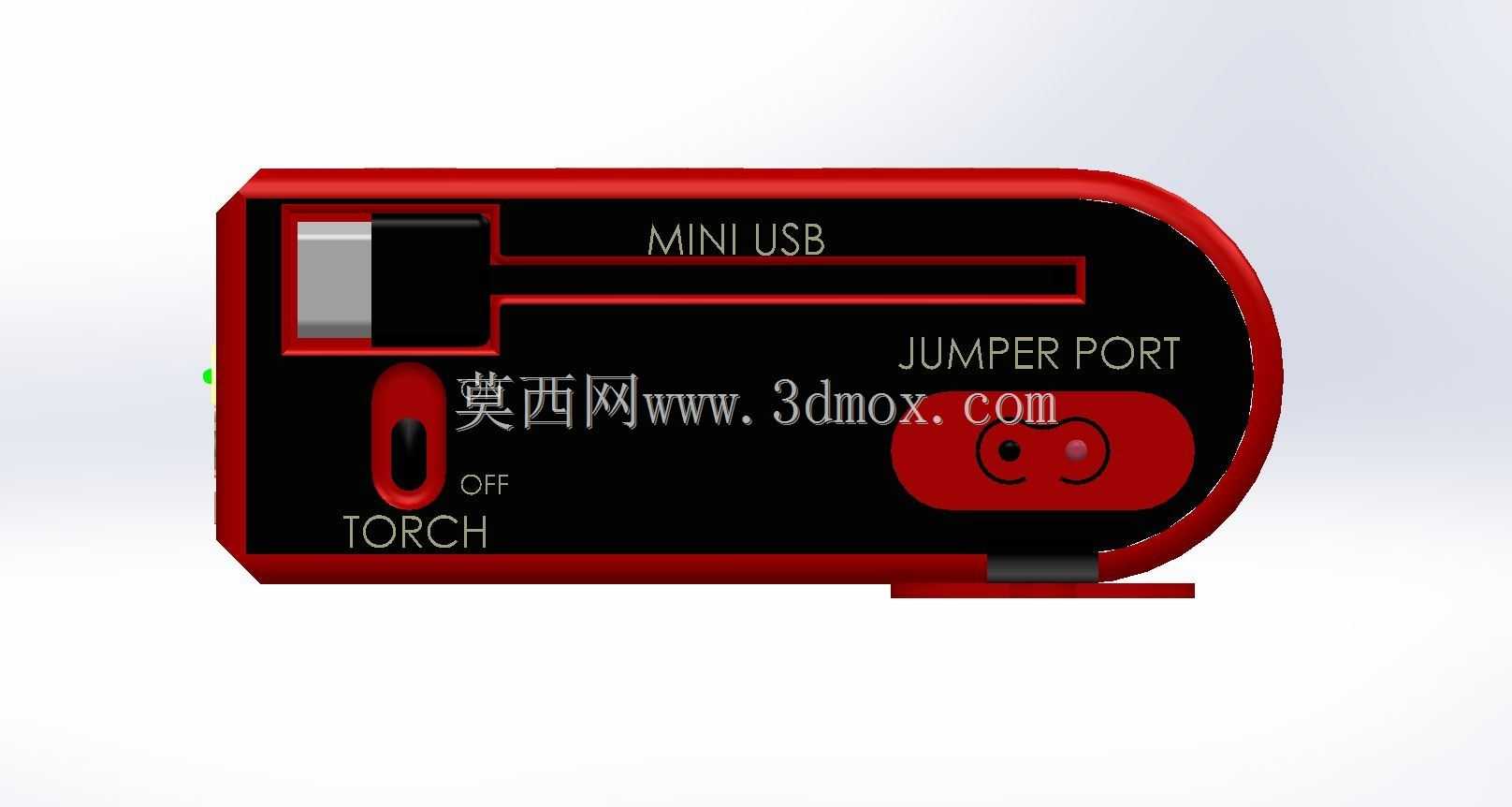

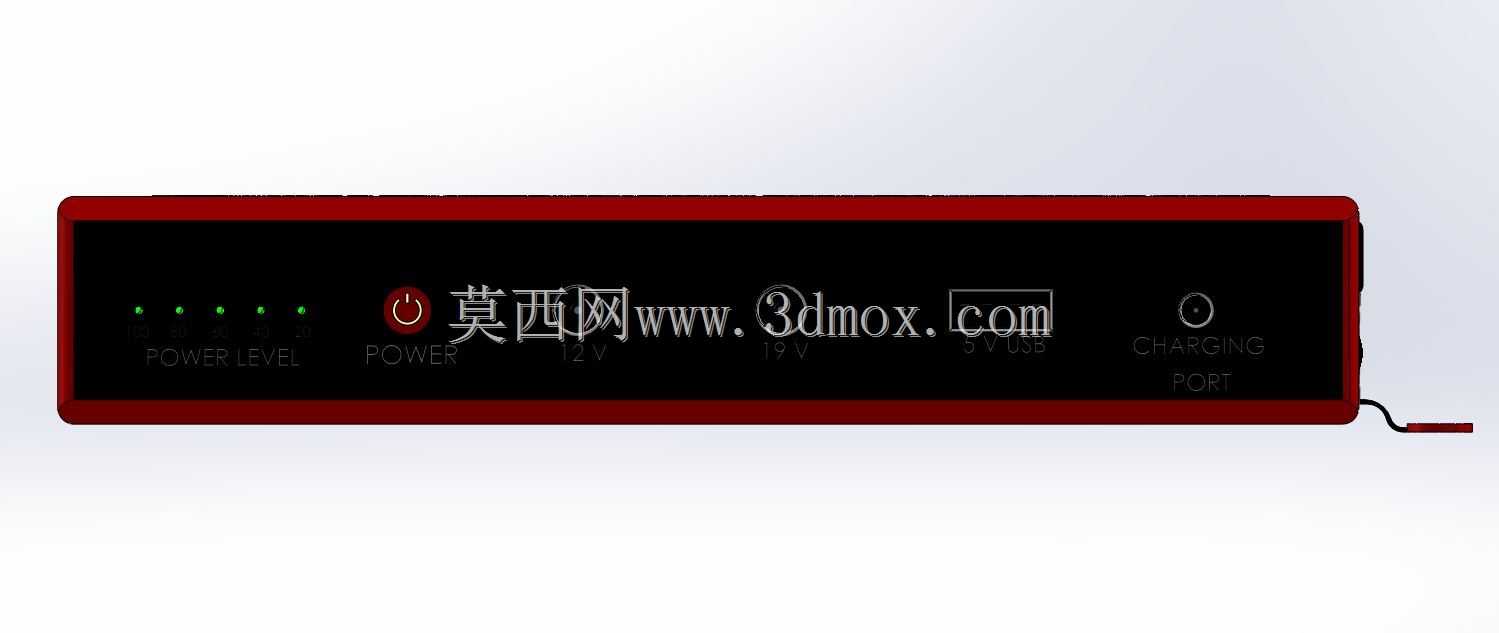

　　在接口布局的设计思路上，没有采用传统移动电源接口集中布置在单一侧面的方案，而是根据不同接口的使用频率与接线操作空间需求做分区排布：5V USB接口布置在设备顶面靠近边缘的位置，日常给手机、随身数码设备充电时，无需翻转设备即可插拔线材，操作时手部不会与放置平面产生干涉；12V与19V直流输出端口布置在设备侧面，搭配带定位凸点的防尘胶塞，这类端口主要用于给车载电器、小型笔记本设备供电，接线时线材弯折半径预留充足，不会出现线材过度弯折导致的接触不良问题；Mini USB充电端口则布置在接口区域的最内侧，该端口仅用于设备自身补电，使用频率较低，靠内布置可避免日常使用时灰尘、水汽直接侵入端口内部，同时端口周边做了0.8mm的凸台防护，即使设备平面跌落，也不会直接撞击到端口焊接部位，降低电路板开焊的风险。

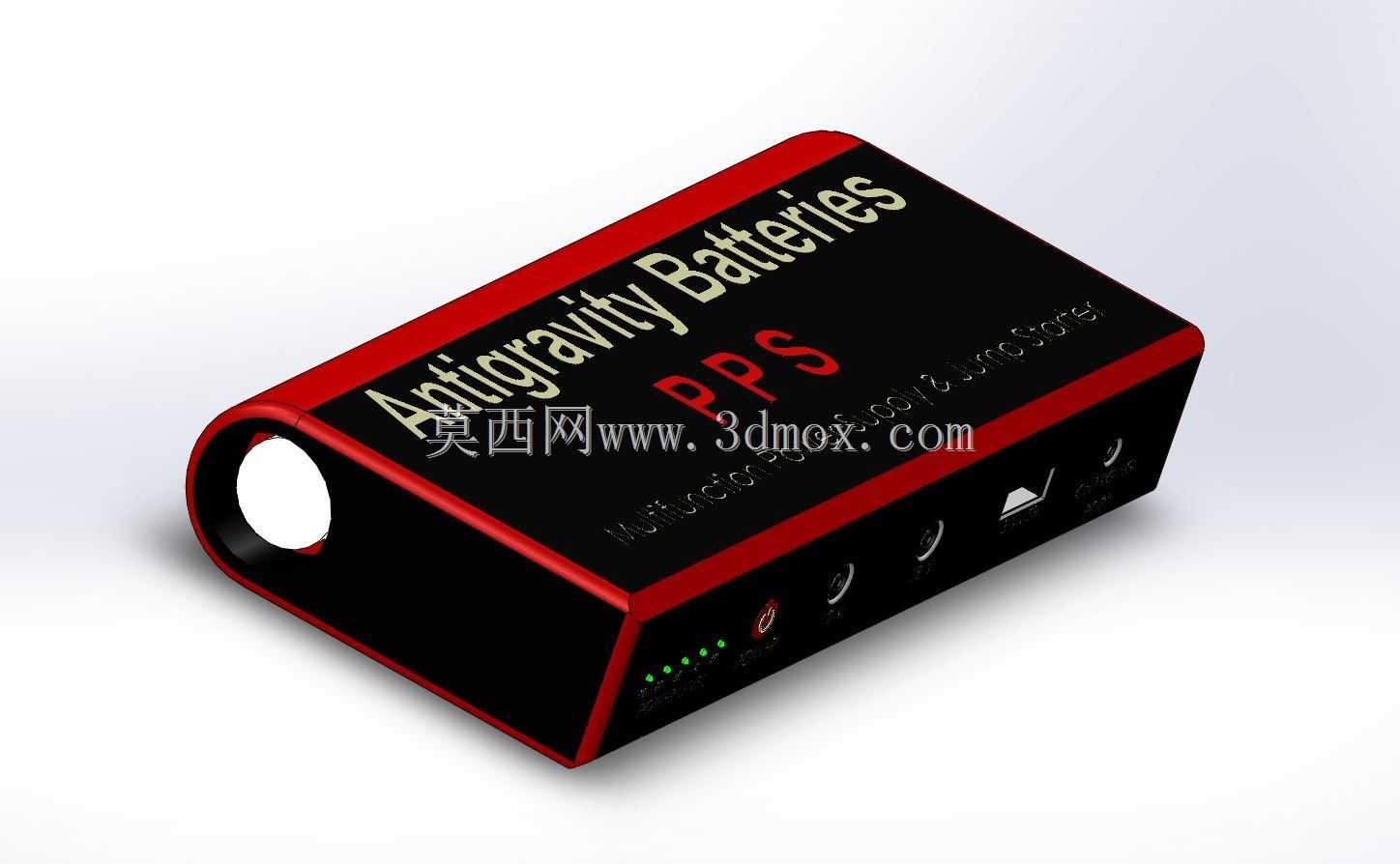

　　设备的核心功能集成了车辆应急跳接启动、多电压直流输出、LED应急照明三个模块，在内部结构排布上，将大电流放电的电池组与启动输出回路布置在靠近设备接线端的一侧，缩短大电流走线长度，降低线路压降与发热损耗；LED照明模块布置在设备端部，独立的物理拨动开关紧邻灯组位置，戴劳保手套操作时也能准确拨动开关，灯珠前方做了内凹的聚光槽设计，既可以在夜间检修时提供远距离聚光照明，也能通过漫反射面实现近距离泛光照明，满足不同作业场景的照明需求。

　　从安装边界与外形尺寸来看，设备整体采用类方块的紧凑造型，长宽高尺寸控制在单手握持的舒适范围内，外壳壁厚设计为2.2mm，采用抗冲击的工程塑料材质，边角位置做了加厚的筋位支撑，1.2米高度自由跌落至水泥地面时，外壳不会出现开裂，内部电池组与电路板的固定采用框架式筋位限位，配合缓冲泡棉填充，避免震动导致的电芯移位、元器件松脱。电池仓的结构设计采用快拆式卡扣盖板，无需专用工具即可打开盖板更换电芯，盖板与壳体之间设置了密封胶条，可满足日常泼溅、户外扬尘环境下的防护需求，不会因为少量淋雨或灰尘侵入导致内部电路短路。

　　在细节结构处理上，设备侧面的正负极接线柱做了颜色区分与防呆设计，红色护罩对应正极、黑色护罩对应负极，护罩与接线柱之间采用卡扣连接，不使用时护罩可完全覆盖接线柱，避免金属异物搭接造成短路；接线柱的导电部位采用铜镀镍材质，大电流放电时接触电阻更小，不会出现接线柱过热烧蚀的问题。设备表面的标识区域采用内凹雕刻的工艺，标识内容不会因为长期摩擦、油污沾染而模糊不清，即使在汽修、户外施工这类油污较多的场景下使用，也能清晰识别接口参数与操作提示。

　　考虑到实际使用中设备可能会在车载环境下长期放置，内部结构的固定筋位特意做了防震优化，电路板与壳体之间预留了0.5mm的缓冲间隙，配合减震泡棉垫，车辆行驶过程中的持续震动不会导致电路板元器件虚焊；电芯与固定框架之间也设置了绝缘缓冲垫，避免电芯外壳与塑料框架直接摩擦导致的绝缘层破损。整个结构设计没有多余的装饰性结构，所有造型特征都服务于实际功能需求，比如端部的凸起结构既是灯组的防护筋，也是设备平放时的支撑脚，可让设备放置在不平整的地面时保持稳定，不会因为地面倾斜而倾倒；侧边的挂环结构除了挂载功能外，还可以作为线材收纳的固定点，临时整理充电线时可将线材绕在挂环上，避免线材散乱。
