嵌入式数显传感检测装置结构设计

项目分类:传感器 发布时间:2025-02-09 ID:922833
  • 嵌入式数显传感检测装置结构设计
  • 嵌入式数显传感检测装置结构设计

  在工业电控柜、小型电源配套设备、终端检测工位的布局设计里,这类嵌入式数显传感装置的选型与安装,往往是结构设计阶段容易被忽略但直接影响后期运维效率的环节。不同于外置式的检测探头,这款装置采用面板嵌入的安装形式,主体外壳做了直角方正的结构处理,外壳壁厚均匀,适配常规1.5-2mm厚度的电控面板开孔安装,侧边预留的卡扣式固定结构,不需要额外加装螺丝紧固,推入开孔后即可靠侧边的弹性卡扣卡紧在面板背面,安装效率比传统螺丝固定的面板元件提升近六成,也避免了面板正面外露螺丝头影响整体外观一致性。

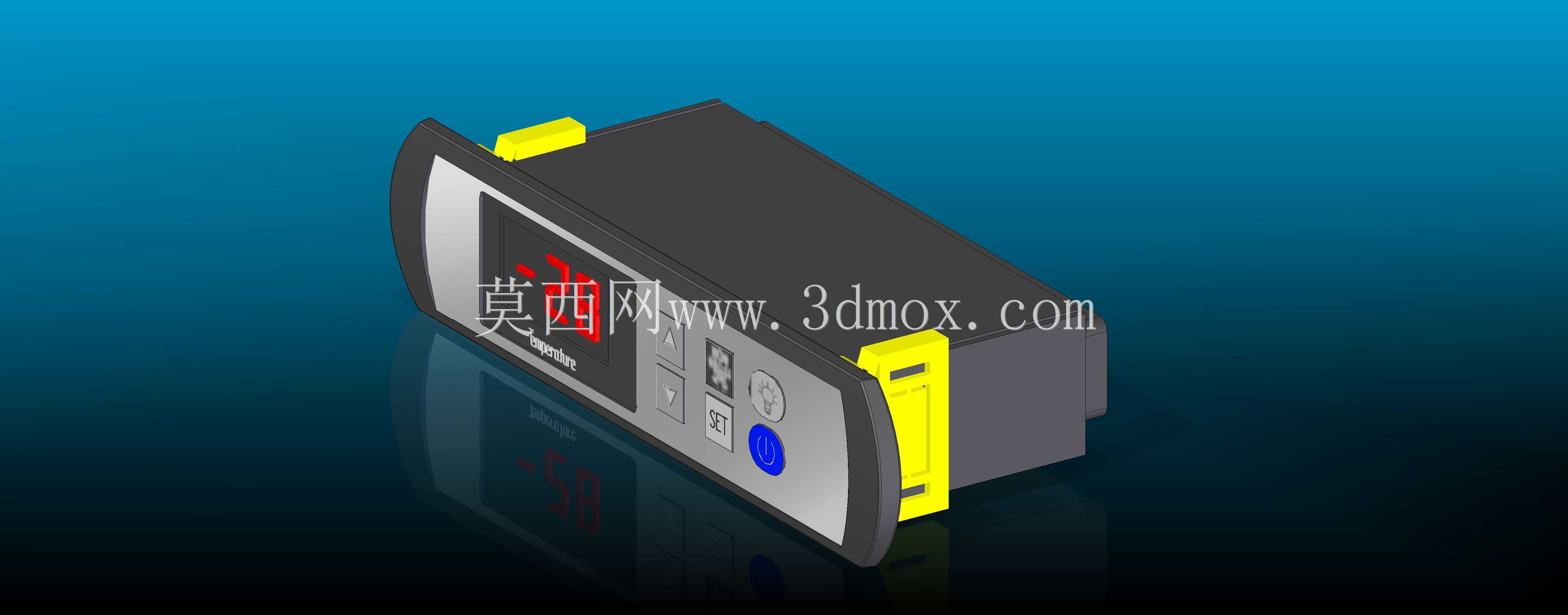

  从功能实现的角度看,装置正面的数显区域采用下沉式设计,显示窗边缘做了微小的斜角倒角,既可以避免外部光线直射产生的反光干扰读数,也能在面板擦拭清洁时减少清洁布勾挂的风险。正面排布的操作按键做了凸起的触感区分,不同功能的按键采用不同的表面纹理处理,运维人员在设备运行状态下不需要目视确认,靠手指触感就能完成参数切换、数值复位的操作,适配车间光线不足或者需要快速操作的场景。侧边的黄色插拔式接线端子采用防呆结构设计,端子插口做了不对称的卡位,接线时不会出现插反的情况,端子的插拔力度经过调校,既不会因为设备运行振动出现松脱,也能在后期维护更换时不需要借助专用工具就能完成接线拆卸。

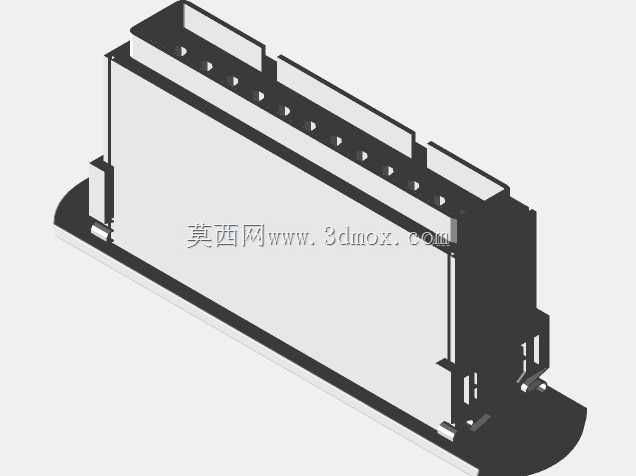

  做三维结构设计的时候,首先要考虑的是装置内部的空间排布,数显电路板、信号处理模块、接线端子的位置要做错位处理,避免接线端的金属部分与电路板焊点距离过近带来的绝缘风险,外壳内部的加强筋不仅要起到提升外壳强度的作用,还要兼顾电路板的定位卡槽功能,减少额外的固定零件数量。装置的深度尺寸控制在常规电控柜的内部预留空间范围内,不会因为装置深度过大与柜内的走线槽、其他电气元件产生干涉,背面的散热槽采用窄缝式设计,缝隙宽度控制在1mm以内,既可以满足内部电路的散热需求,也能阻挡车间环境里的金属碎屑、灰尘进入装置内部造成电路故障。

  在实际应用场景里,这类传感装置常被用在小型电源设备的输出参数检测、自动化工位的运行状态计数、温控回路的数值实时显示环节,不同于无显示的传感模块,它可以直接在设备面板端输出可读的数值,不需要外接额外的显示屏幕,减少了柜内的布线工作量。设计时对外壳的边角做了R0.5的小圆角处理,既不会因为直角过于锋利在安装时划伤操作人员,也不会因为圆角过大影响面板开孔的方正度,正面的装饰边框采用窄边设计,在有限的面板开孔尺寸下最大化显示区域的面积,让操作人员在1-2米的常规操作距离下就能清晰读取显示数值。

  安装边界的处理上,装置的面板贴合面做了一圈微小的凸筋,安装后凸筋会轻微挤压面板背面的密封泡棉,在有防尘防滴要求的应用场景里,可以搭配配套的密封胶圈实现面板前端的IP54防护等级,适配车间多尘、偶尔有液体飞溅的使用环境。接线端的进线方向做了斜向引导设计,导线接入后不会直接垂直顶到柜内的安装板,预留出的导线弯曲半径符合电气布线的规范要求,避免导线因为弯折半径过小出现线芯断裂的隐患。整体结构没有采用多余的装饰性设计,所有的外形结构都服务于安装便捷性、操作实用性、运行可靠性的需求,没有为了外观效果牺牲结构强度或者安装便利性,这也是工业电气元件结构设计始终要遵循的核心原则。
