　　在民用与工业环境的气体监测场景里，二氧化碳浓度是衡量空气质量、判断通风系统运行效率的核心参数，SenseAir K30这类红外二氧化碳传感模块，是新风系统、农业大棚环境管控、室内空气质量监测站、工业密闭空间作业防护设备里的核心感知部件，其结构设计的合理性直接决定了模块在不同安装场景下的适配性、长期运行的稳定性以及检测精度的保持能力。从实际工程应用的角度出发，这类传感模块的结构设计首先要平衡气路流通性与内部光学元件的防护需求，不同于普通的电化学气体传感器，非色散红外原理的二氧化碳检测模块需要在内部构建稳定的光学气室，让被测空气能够顺畅进入气室与红外光源、检测探头形成完整的检测光路，同时还要阻挡环境中的粉尘、水汽直接接触光学镜片，避免长期使用后镜片积灰导致检测数值漂移。

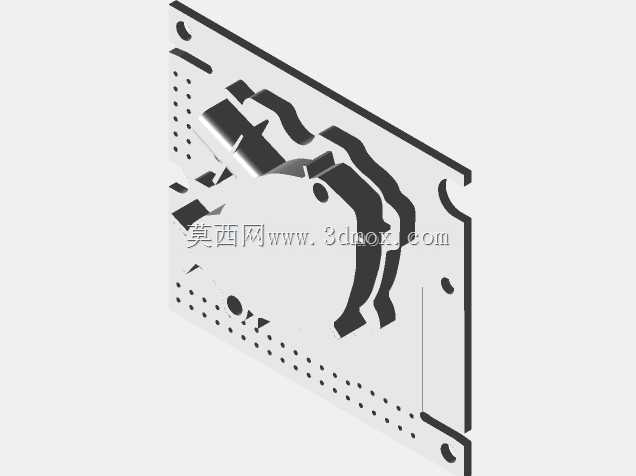

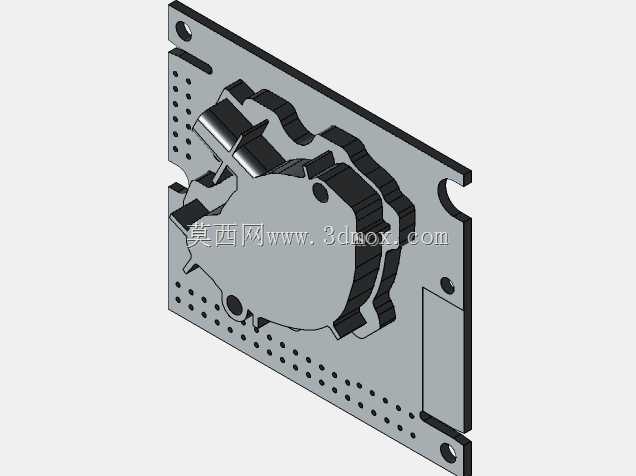

　　这款模块的外形采用薄型板式结构，整体轮廓规整，边缘预留的定位孔与安装缺口是经过多场景安装验证后的设计：在壁挂式空气质量检测仪内部安装时，可以通过板边的缺口直接卡入设备壳体的预压筋位，不需要额外设计固定压片就能限制模块的横向窜动；在新风系统的控制板上直插安装时，板边的定位孔可以配合塑料定位柱完成预固定，过波峰焊时不会因为传送带震动出现元件偏移。模块表面的密集开孔区域对应内部气室的进出气位置，开孔的孔径经过反复验证，既能够保证空气以自然扩散的方式进入气室，不会因为开孔过小导致响应滞后，也能阻挡大部分粒径在100微米以上的浮尘进入气室内部，减少日常使用中的维护需求。从结构分层来看，模块的主体承载结构采用阻燃级工程塑料注塑成型，光学气室部分做了内壁哑光黑处理，避免内部光线漫反射干扰检测精度，气室与外部电路部分的隔层做了密封胶槽设计，组装时填充密封胶后可以避免电路板上的助焊剂残留、元器件挥发物进入气室污染光学部件。在实际选型适配过程中，这类板式结构的传感模块对安装边界的要求比较明确：模块安装位置需要与设备外壳的进气栅格保持5到10毫米的气流通道，不能直接贴靠在设备内壁或者其他发热元件表面，一方面要保证气路通畅，另一方面要避免周边元件的发热导致模块局部温度升高，影响二氧化碳浓度检测的温度补偿精度。

　　模块的接插端设计在板体的侧边，采用标准的2.54间距排针接口，在结构设计时预留了足够的接线操作空间，即使是在紧凑的设备腔体内部，也可以完成线束的插拔操作，不需要额外拆除周边其他元件。针对不同行业的安装需求，这款模块的结构还预留了拓展安装位：在农业大棚的高湿环境中使用时，可以在模块外部加装透气防水膜罩，通过板体上预留的两个小安装孔直接固定防水罩，不需要对模块本身进行二次打孔加工；在工业密闭空间的检测设备中使用时，可以通过板边的安装孔配合减震橡胶垫固定，降低设备运行时的震动对光学检测部件的影响。很多结构工程师在选型这类传感模块时，容易忽略模块的外形尺寸与内部光路的对应关系，实际上这款模块的气室位置是固定在板体的中心区域，在设计设备外壳的进气口时，需要将进气口的投影位置对准气室的开孔区域，才能让被测空气最快进入检测气室，缩短模块的响应时间，如果进气口偏离气室区域，即使开孔面积再大，也会因为气路绕流导致检测响应滞后。另外模块的电路板边缘做了圆角处理，在自动化组装线上进行吸嘴拾取时，不会因为板边毛刺导致吸嘴漏气，适配SMT流水线的自动贴装工艺，不需要额外增加人工组装工位。

　　从长期运行的结构可靠性来看，模块上的光学元件固定座采用与主体结构一体化注塑成型，避免了组装式固定座长期使用后出现松动移位，导致光路偏移检测失准的问题，所有的电路元器件都布置在气室的外侧区域，与气室之间通过隔层完全分隔，即使元器件在长期运行中出现轻微的发热，也不会直接加热气室内的空气，减少温度波动对检测结果的干扰。在实际项目应用中，这款模块的薄型结构可以很好地适配超薄型室内空气质量检测仪、壁挂式新风控制器这类对内部空间要求严苛的设备，不需要为了容纳传感模块额外增加设备的壳体厚度，同时规整的外形也方便结构工程师在进行腔体布局时，与其他电路模块、电源模块进行合理的位置排布，最大化利用设备内部的有限空间。
