回收墨盒改造管道激光打印灯肘结构

　　这款结构件的设计初衷，是解决废弃喷墨墨盒回收再利用过程中，配套管道式激光打印照明组件的转角衔接问题，在小型桌面级激光打印改造场景里，这类转角衔接件长期处于被忽略的位置，很多改造者直接用直角PVC管弯折替代，实际使用中经常出现线缆磨损、照明角度偏移、管道内壁积墨漏光的问题。从结构本身来看，整体采用变径弯肘构型，弯曲段做了顺滑的圆弧过渡，没有传统直角弯头的应力集中死角，既可以让内置的照明线缆顺着弧面平顺布设，避免线缆直角弯折导致的线芯断裂、绝缘层破损，也能让管道内的冷却气流顺着弧面流通，不会在转角处形成涡流积留打印过程中产生的墨粉扬尘。

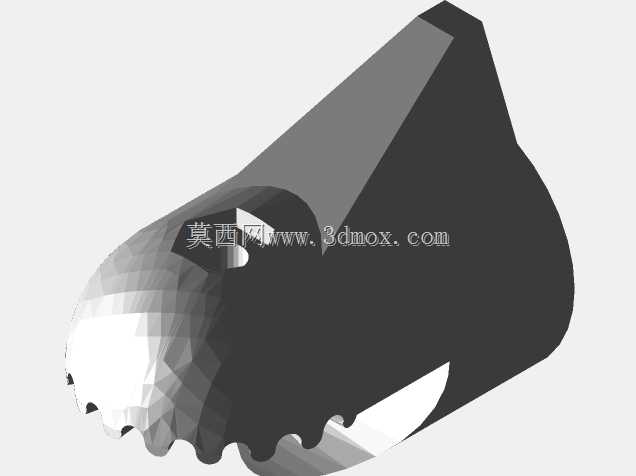

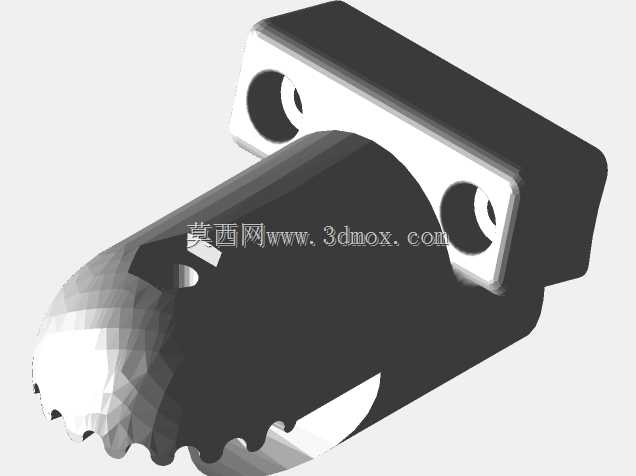

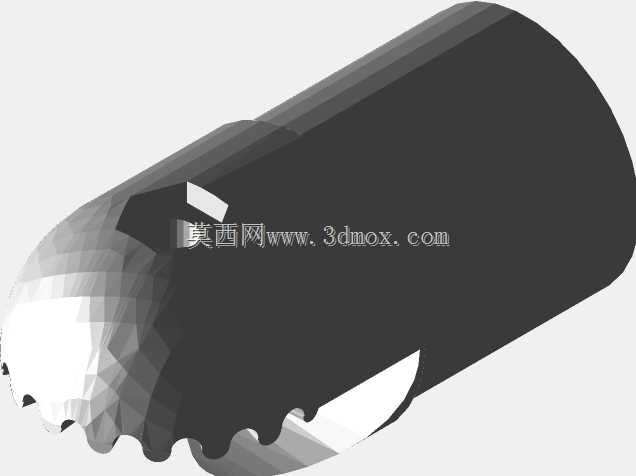

　　内置的端面齿状衔接结构，是整个设计的核心细节，齿形采用渐开线短齿构型，和配套管道的对接齿槽咬合后，可以实现15度为步进单位的角度调整，调整到位后依靠齿面的静摩擦力锁止，不需要额外加装紧固件，既方便安装时根据打印区域的实际位置调整照明投射角度，也能在后期维护时快速拆解清理管道内壁的积墨。外侧的环形凹槽是为安装密封胶圈预留的安装位，胶圈嵌入后可以实现弯肘和对接管道之间的静密封，避免打印过程中产生的超细墨粉从衔接缝隙溢出污染工作台面，同时也能阻挡外界的灰尘进入管道内部附着在照明透镜上，降低日常维护的频次。

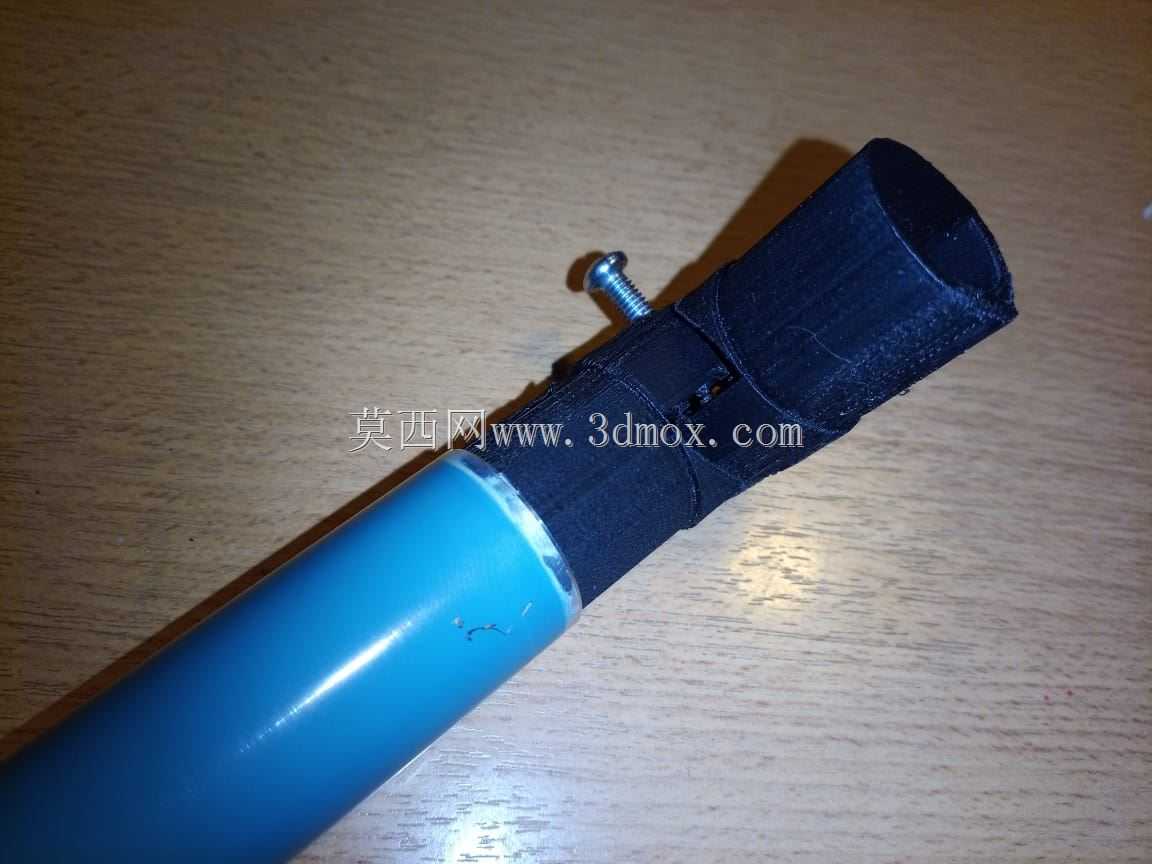

　　从安装边界来看，弯肘的大端内径适配常规回收墨盒改造所用的40mm外径PVC输送管道，小端内径适配25mm外径的照明组件安装管，整体轴向长度控制在78mm，弯曲半径为35mm，安装时不需要对原有回收墨盒的出料管道做额外的裁切改造，直接套入对接后旋转到合适角度即可完成装配，不需要专用安装工具。在实际应用场景中，这类弯肘结构除了用于回收墨盒改造的激光打印照明系统，也可以直接套用在小型工业管道的线缆转角布设、低压电气线路的穿管防护、小型通风管路的转角衔接场景中，结构本身的壁厚做了等厚设计，采用光固化成型工艺制作时不会出现壁厚不均导致的打印变形，采用注塑工艺批量生产时也能保证脱模顺畅，不需要设计复杂的抽芯结构。

　　设计过程中特意规避了传统弯肘的直角锐边结构，所有的内外棱边都做了R0.5的圆角处理，一方面可以避免安装时锐边划伤操作人员的手部，另一方面也能减少穿线时棱边切割线缆绝缘层的风险，齿形衔接结构的齿顶做了0.2mm的倒角处理，对接时不需要精准对齐齿槽，稍微旋转就能自动滑入咬合，降低了现场安装的对位难度。整个结构没有多余的装饰性特征，所有的几何特征都服务于功能需求：外表面的光滑圆柱面方便和管卡配合固定在设备支架上，内表面的顺滑弧面减少风阻和线缆穿行的阻力，端面的齿形结构实现角度可调与锁止，环形凹槽实现密封，没有为了视觉效果添加无意义的凸起或纹路，完全从工程实用角度出发完成构型。
