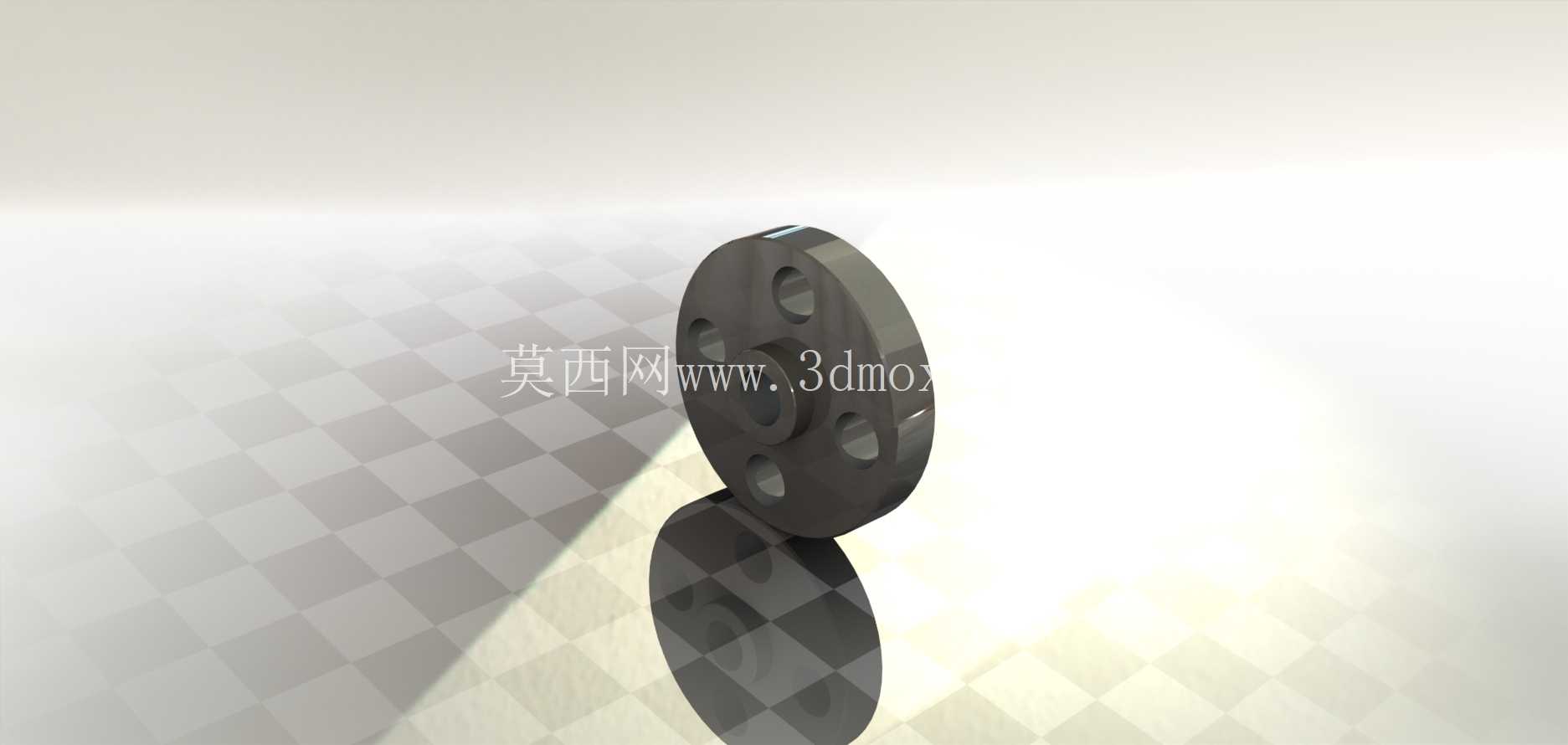

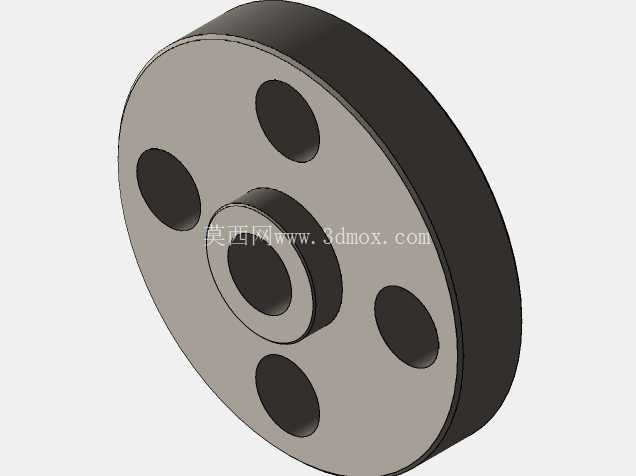

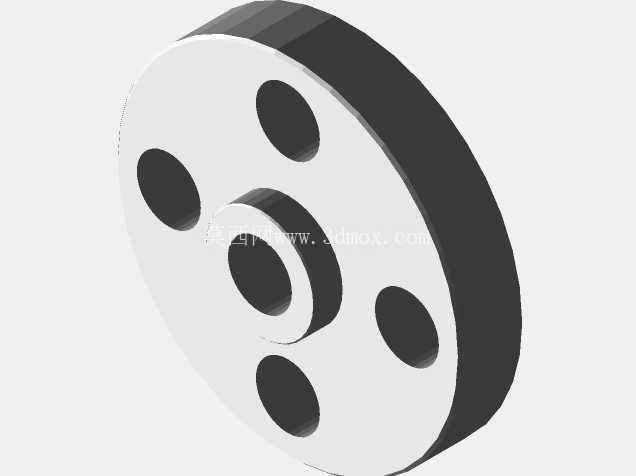

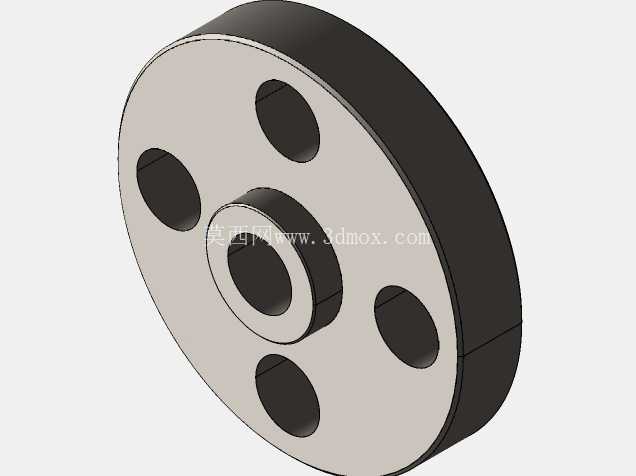

ASME B16.5标准1500磅级滑套法兰结构

　　在石油炼化、高压化工输送、超临界电站管路等对密封可靠性要求极高的工况场景中，高压级滑套法兰是管路系统里实现管段对接、设备端口连接的核心承压连接件，这款对应ASME B16.5标准的1500磅级滑套法兰，就是针对高压高温流体输送场景设计的典型连接构件。从实际应用来看，这类法兰常被用在高压蒸汽主管线、加氢装置工艺管路、高压气体输送系统中，相比对焊法兰，滑套结构的安装容错空间更大，现场施工时不需要将管子端做高精度的坡口对中处理，管子可以直接插入法兰内孔后进行内外侧角焊固定，对于现场安装条件有限、管线排布紧凑的高空作业场景，能大幅降低装配难度，缩短施工周期。

　　从功能特性上看，1500磅级的压力等级对应极高的承压能力，可适配高压流体的持续载荷以及管路启停过程中的水锤冲击，法兰的密封面采用标准凸面结构，可配合缠绕式垫片、金属环垫实现高压级别的静密封，避免高压介质泄漏。设计过程中，首先严格遵循ASME B16.5的尺寸规范确定各部分参数：法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与孔径都严格匹配标准要求，保证同压力等级同通径的法兰具备完全互换性，不需要单独做适配加工；法兰内孔的尺寸略大于对应规格钢管的外径，预留合理的装配间隙，既方便管子插入定位，又不会因为间隙过大导致焊接时出现焊瘤凸入管内影响介质通流。

　　法兰盘的厚度经过承压强度校核，在1500磅级对应的设计压力下，法兰盘不会出现翘曲变形，螺栓孔的位置度公差控制在标准允许范围内，保证多颗螺栓穿装时不会出现别劲现象，避免螺栓受附加剪切力影响连接可靠性。法兰颈部做了平缓的过渡结构，相比平板式法兰，这个过渡段可以降低管路与法兰连接位置的应力集中，当管路存在热胀冷缩带来的附加位移时，过渡段可以分散局部应力，避免焊缝位置出现疲劳开裂。从安装边界来看，这类滑套法兰安装时需要注意，管子插入法兰后，管端需要距离法兰密封面留出一定的预留距离，方便内侧焊缝的施焊，同时焊接完成后需要对内侧焊缝做打磨处理，保证管内壁平滑，避免介质流动时在焊缝位置形成涡流冲蚀。

　　法兰的螺栓紧固需要遵循对角分步拧紧的工艺要求，保证密封面的压力均匀分布，避免局部压应力不足导致泄漏，或是局部压应力过大压损密封垫片。在实际选型使用中，这类滑套法兰相比对焊法兰，成本更低、安装更便捷，虽然其疲劳强度略低于对焊法兰，但在压力波动相对平缓、无剧烈振动的高压管路场景中，完全可以满足长期可靠运行的要求，是高压管路系统中性价比极高的连接构件。建模过程中，对法兰的各圆角过渡、螺栓孔的倒角、密封面的粗糙度要求都做了对应还原，可直接用于管路系统的装配干涉检查、施工模拟，也可作为非标法兰改型设计的基础模板，帮助结构设计人员快速完成高压管路连接部分的设计工作，减少重复建模的工作量。
