适配宝马四缸发动机的凸轮链轮结构设计

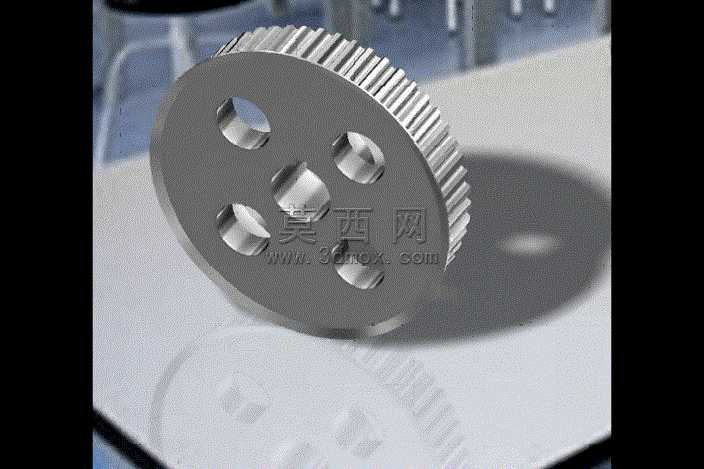

本模型为适配宝马四缸发动机的凸轮链轮，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动件的设计规范，对链轮齿形、轮盘减重结构、安装定位孔位进行了精准的尺寸约束。模型整体为圆盘式结构，外缘加工有符合传动标准的链轮齿形，齿廓曲线经过平滑过渡处理，可保证与链条啮合过程中的平稳性，降低传动冲击与磨损；轮盘主体采用均匀分布的镂空减重设计，五个圆形通孔沿周向等距排布，在保证轮盘结构强度、满足传动扭矩承载要求的前提下，有效降低了零件自身重量，适配发动机轻量化的设计需求，轮盘中心设置有异形安装定位孔，可与凸轮轴端的定位结构精准配合，避免装配后出现周向窜动，保证配气相位的传动精度。材质设定上模拟了高强度合金结构钢的金属质感，渲染阶段调整了金属粗糙度、反射率参数，还原了机加工零件表面的哑光金属质感，齿面、孔壁的加工纹理做了细节处理，让模型视觉效果更贴近真实量产零件。设计过程中重点考量了链轮的传动受力特性，对轮盘厚度、齿根圆角、孔位边缘做了应力优化，避免应力集中导致的零件失效，同时兼顾了零件的加工工艺性，所有结构特征均适配常规机加工流程，无难以实现的特殊工艺结构，可直接用于后续的工程图导出、工艺编制以及3D打印样件验证，能够为发动机配气机构的传动系统设计提供精准的三维数模参考，也可用于相关机械传动教学场景的结构演示。
