英格系列连接杆专用六角头螺栓三维建模

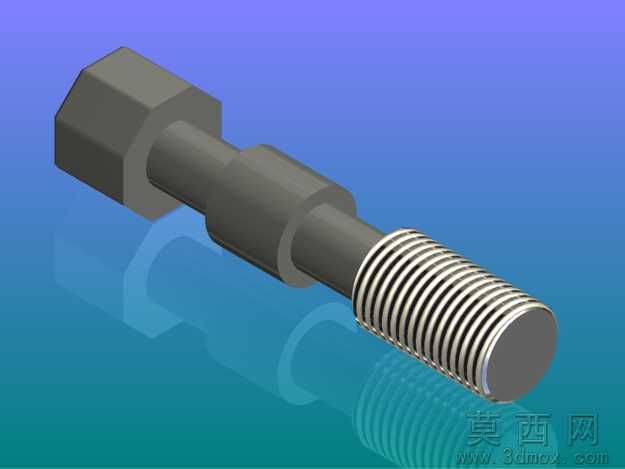

本作品为适配英格系列连接杆的专用六角头螺栓三维建模成果，建模过程依托Autodesk Inventor平台完成，全程遵循机械设计标准规范，兼顾结构准确性与工程实用性。建模初始阶段先梳理螺栓的功能定位：该螺栓用于连接杆部件的紧固连接，需承受交变拉压载荷，因此结构上采用六角头配合多段阶梯轴加末端外螺纹的设计，建模时首先绘制六角头的截面草图，通过拉伸特征生成头部实体，严格保证六角头的对边尺寸、对角尺寸以及头部厚度符合对应紧固件的尺寸公差要求，头部与杆身的过渡位置添加标准圆角，避免应力集中问题。杆身部分采用多段阶梯轴结构，每一段轴径的尺寸依据连接杆的装配孔径匹配设计，轴段之间的过渡位置同样设置合理的退刀结构与过渡圆角，既满足装配时的导向需求，也能减少装配过程中的磕碰损伤。末端螺纹部分采用Inventor的螺纹特征命令生成，严格匹配标准公制螺纹的牙型、螺距、螺纹长度参数，螺纹收尾位置添加标准退刀槽结构，保证螺纹加工与装配的可行性。材质设置上，整体螺栓赋予高强度合金结构钢材质，调整材质的粗糙度、金属反光度参数，模拟经过发黑处理的紧固件表面质感，渲染阶段采用渐变蓝背景配合地面反射效果，清晰展现螺栓的整体轮廓与各段结构细节，同时添加环境光与定向补光，避免六角头、阶梯轴的背光面出现过暗的死黑区域，让各部分结构的边界、螺纹的牙型细节都能清晰呈现。设计过程中充分考虑该螺栓的实际装配场景，各段轴的长度、直径参数均经过装配干涉校验，确保螺栓装入连接杆后，六角头的压紧面能够完全贴合装配基准面，螺纹段能够伸出足够的长度配合螺母完成锁紧，同时杆身的光轴部分与连接杆的安装孔保持合理的间隙配合，既保证装配顺畅，也能避免间隙过大导致的连接松动问题。整体建模过程严格遵循从草图到特征、从整体到局部的建模逻辑，所有特征均保留完整的参数化建模历史，方便后续根据不同的连接杆规格调整螺栓的尺寸参数，适配更多的应用场景。
