带穿线孔9V电池收纳固定盒结构设计

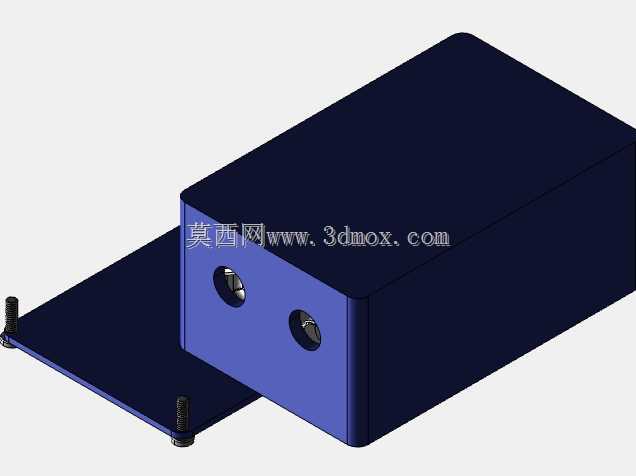

　　在小型电子DIY项目、便携检测设备、户外小型传感装置的开发过程中，9V叠层电池的供电方案应用十分广泛，这类供电场景往往需要兼顾电池的固定防护、走线的规整性以及拆装更换的便捷性，常规的裸电池卡扣固定方式容易出现电池移位、线材拉扯导致触点脱开的问题，尤其是在设备存在小幅振动、移动使用的场景下，供电连接的可靠性会直接影响整套装置的运行稳定性。这款带电缆穿入孔的9V电池盒，正是针对这类实际使用痛点完成的结构设计，整体采用盒体加盖板的分体式装配结构，没有多余的冗余结构，所有尺寸设计都围绕9V叠层电池的实际外形尺寸做适配，不会出现电池装入后旷量过大晃动、或是尺寸过紧难以拆装的问题。

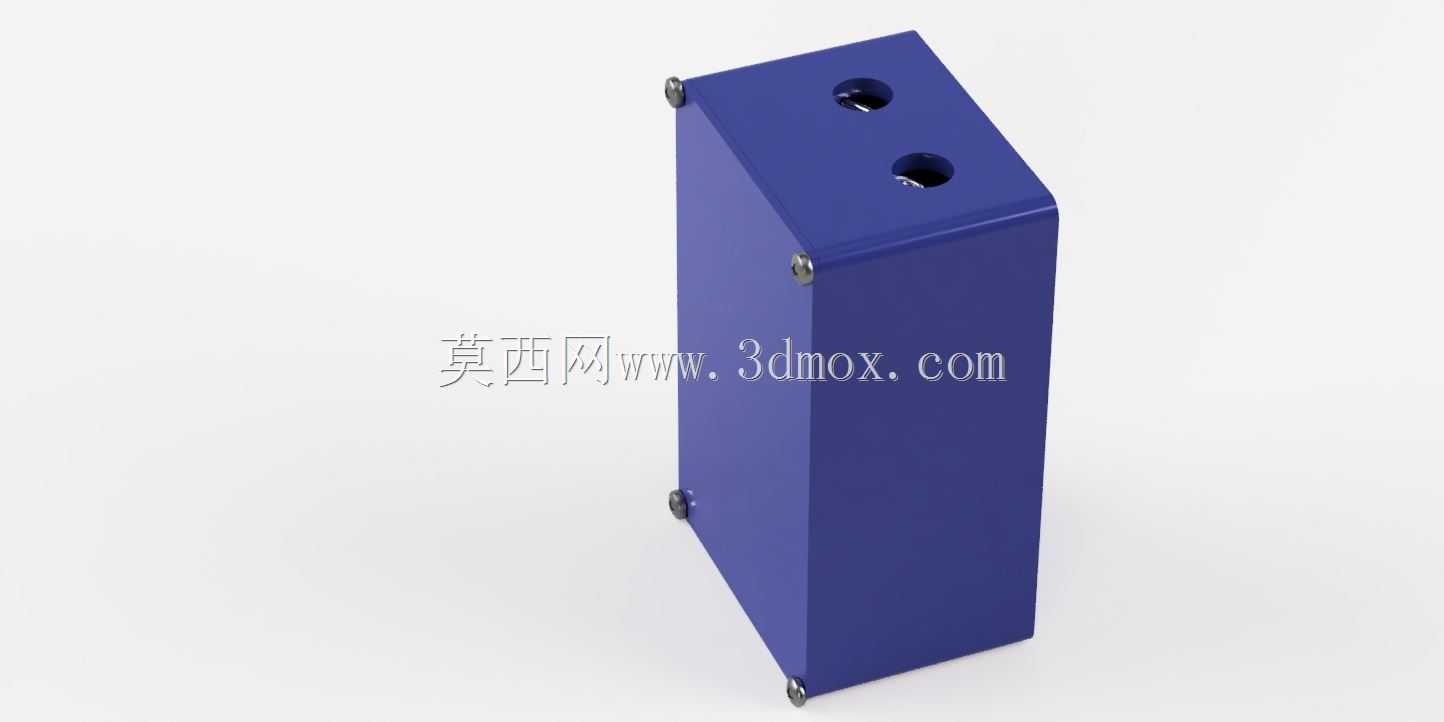

　　从实际使用的场景来看，这类电池盒可以直接嵌入到小型便携设备的壳体内部，作为独立的供电仓使用，也可以单独作为外置供电模块的防护外壳，搭配外接电缆给需要临时供电的小型电路、传感模块供电。盒体侧壁预留的穿线孔位置刚好对应电池触点的出线方向，供电线材可以直接从孔位穿出连接到后端电路，不需要在盒体额外做开槽走线，既能够避免线材在盒内弯折堆积占用内部空间，也可以通过孔位对线材形成一定的限位，减少外部拉扯直接作用到电池触点上的力，降低接线脱焊、触点接触不良的概率。

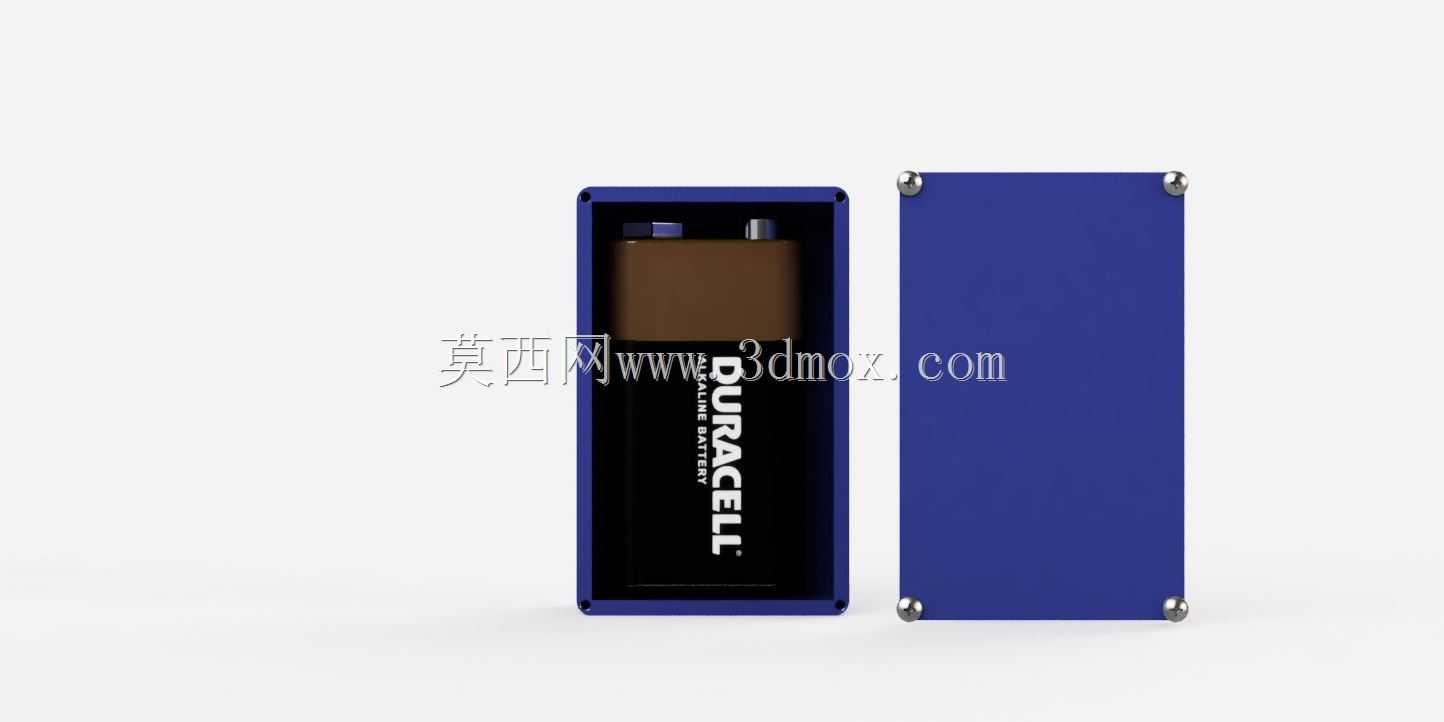

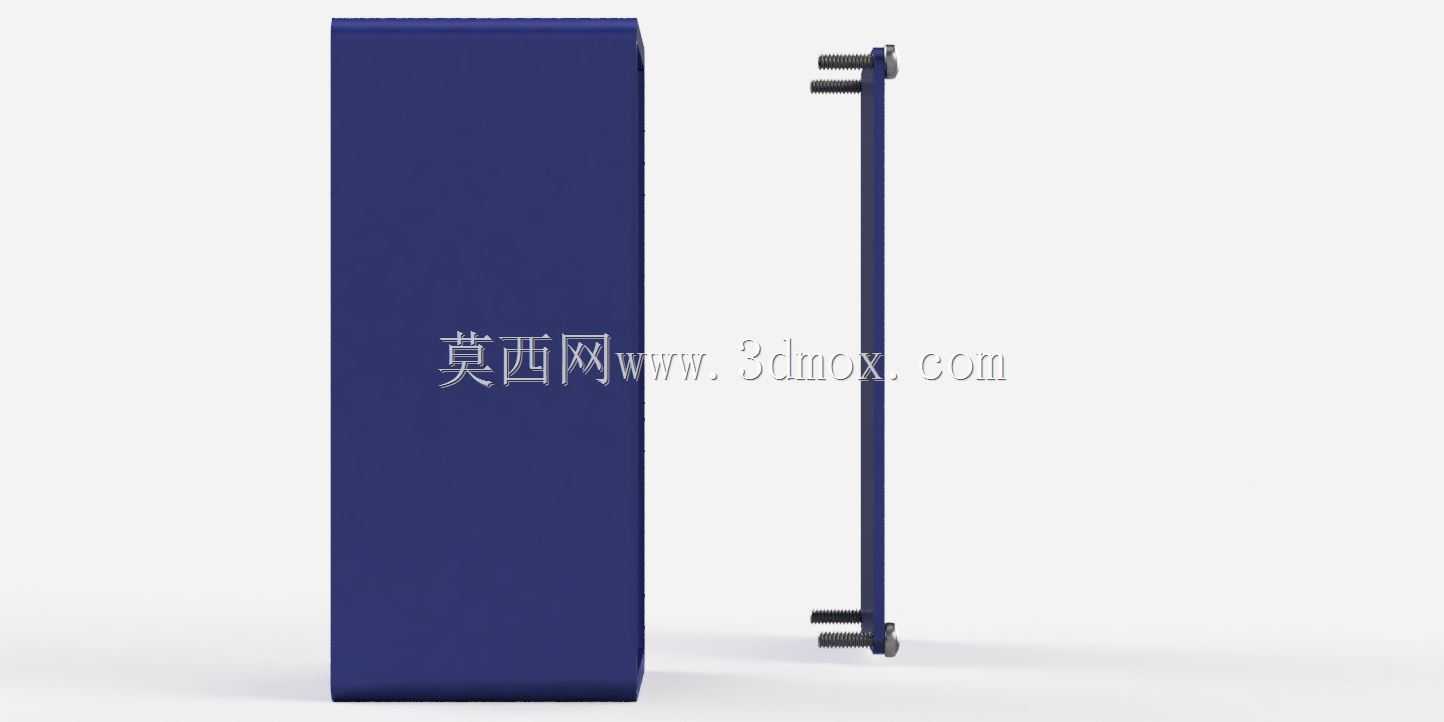

　　结构设计上，盒体的内部空腔完全匹配常规9V叠层电池的外形尺寸，空腔长度55毫米、宽度33毫米，深度方向预留足够的空间容纳电池本体，装入电池后电池顶面与盒体上沿保留合理间隙，不会出现盖板压到电池本体导致外壳变形的问题。盒体的壁厚统一设置为2毫米，这个厚度既能够保证日常使用中的结构强度，承受常规的磕碰、挤压不会出现开裂，也不会因为壁厚过大导致整体外形尺寸冗余，占用过多的设备内部安装空间。盖板与盒体采用四角螺丝固定的方式，选用M1.6×0.3规格的微型螺丝，四个固定角位做了局部加厚处理，螺丝拧入位置的柱体厚度为1毫米，保证螺丝有足够的啮合长度，不会出现滑牙、固定不牢的问题，同时柱体的长宽尺寸与盒体外壁齐平，不会额外突出影响整体的安装适配性。

　　在安装边界的考量上，这款电池盒的整体外形规整，没有突出的卡扣、多余的安装耳，既可以通过盒体侧面打胶固定在设备壳体内壁，也可以在盖板或者盒体底部额外增加固定孔位适配不同的安装需求，穿线孔的孔径大小适配常规的细径多芯供电线，能够满足单路9V供电的走线需求，线材穿出后可以在孔位位置打胶密封，实现一定的防尘效果，适合在室内干燥环境下的各类小型电子装置中使用。电池装入盒体后，盖板压紧后不会对电池本体造成额外的挤压，保留了电池拆装的操作空间，更换电池时只需要拧下四角的螺丝取下盖板，就可以直接取出旧电池更换新电池，操作过程不需要额外的工具辅助，日常维护十分便捷。

　　从结构合理性的角度来看，这款电池盒没有设计复杂的卡扣结构，避免了塑料卡扣长期使用后出现疲劳断裂的问题，螺丝固定的方式可靠性更高，反复拆装也不会出现结构损坏，适合需要频繁更换电池的使用场景。盒体的边角都做了小半径的圆角处理，既能够避免锐边在装配过程中划伤线材、操作人员，也能够减少应力集中，提升塑料件注塑成型时的成品率，减少边角位置的缩痕、缺料问题。整体结构没有倒扣、特殊抽芯的复杂结构，不管是采用3D打印打样验证，还是开模做小批量注塑生产，都具备很好的工艺可行性，不需要复杂的模具结构就可以完成生产，制造成本可控，非常适合个人DIY项目、小型电子设备的小批量生产配套使用。
