嵌入式七英寸触控显示终端外框结构设计

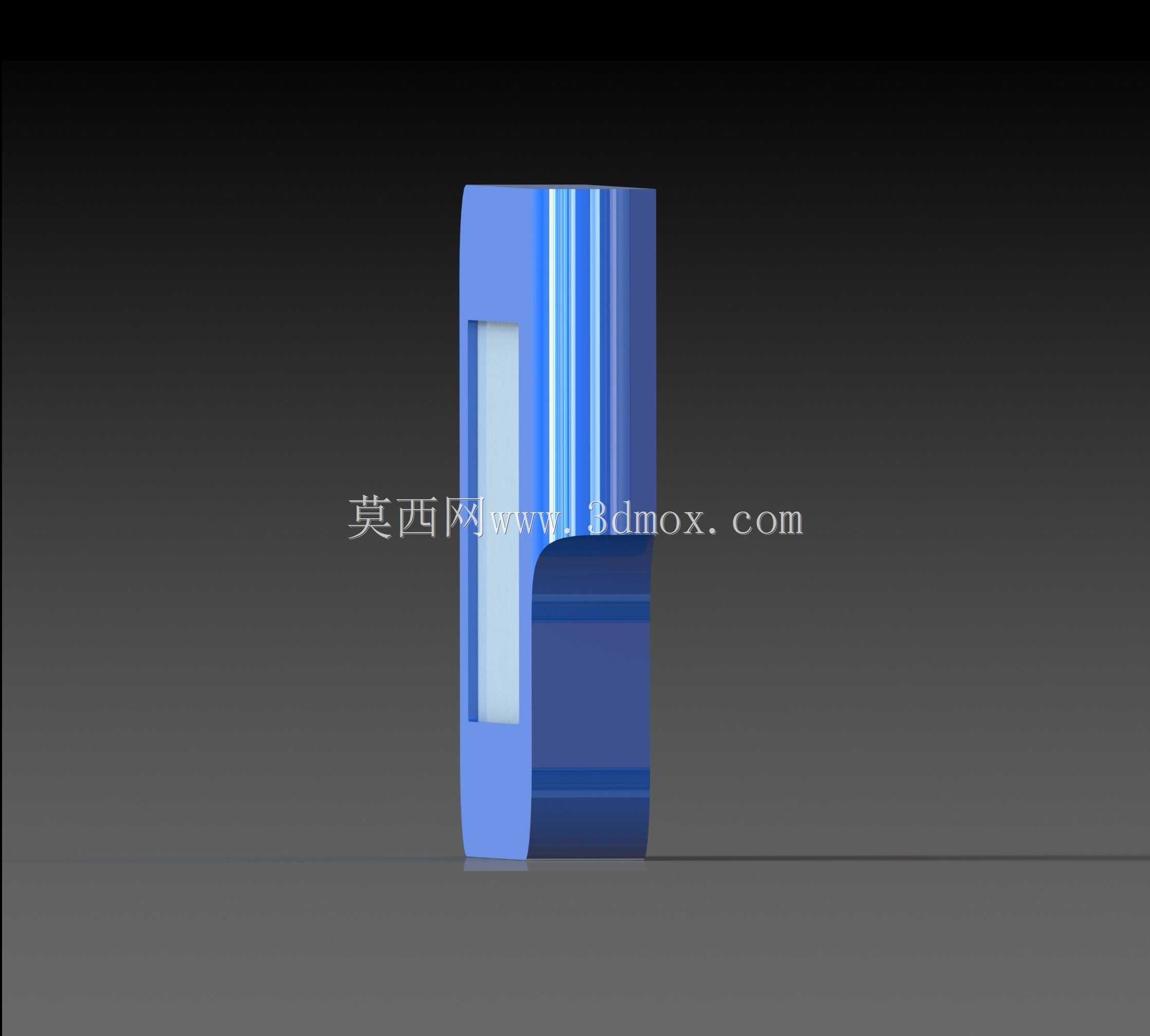

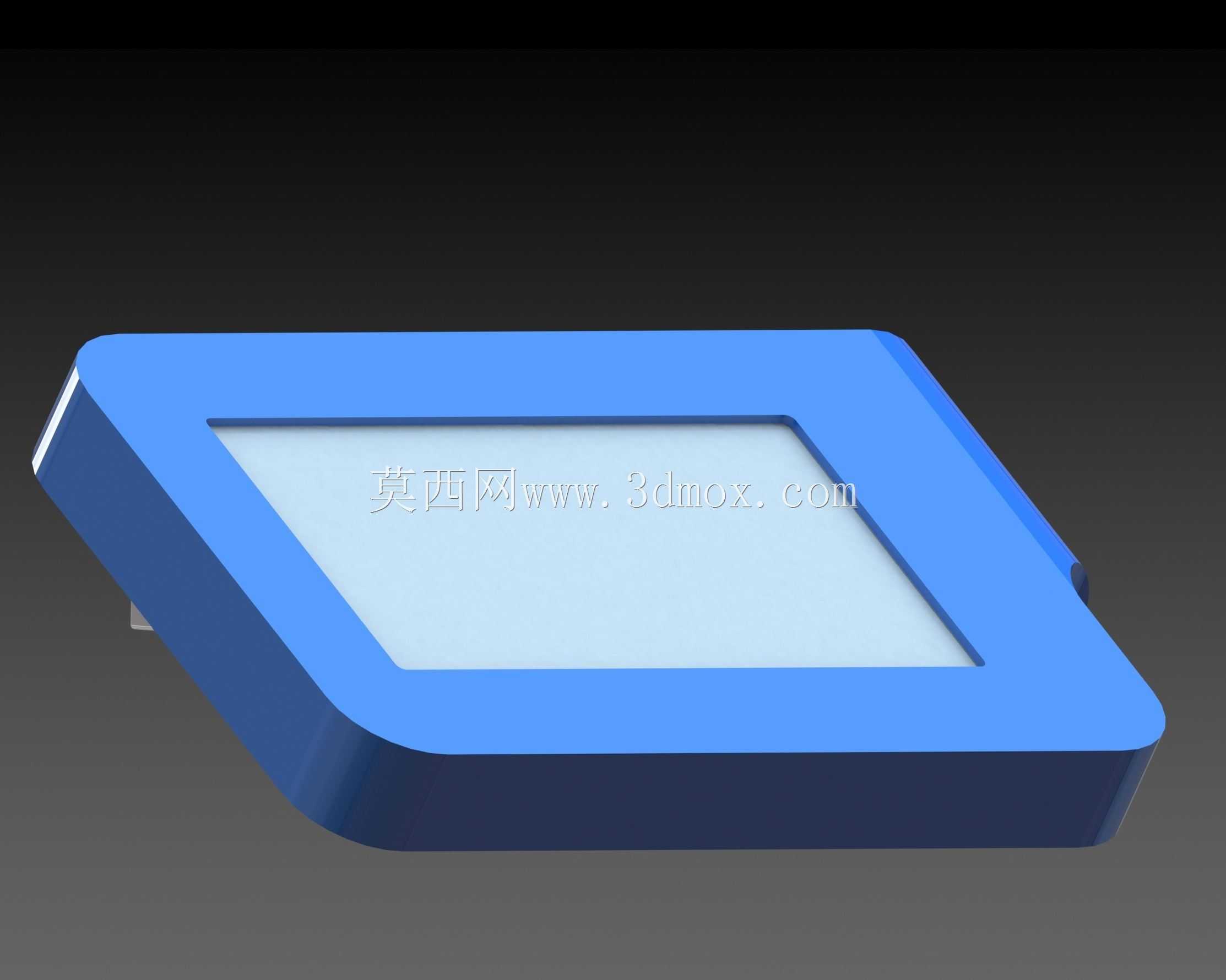

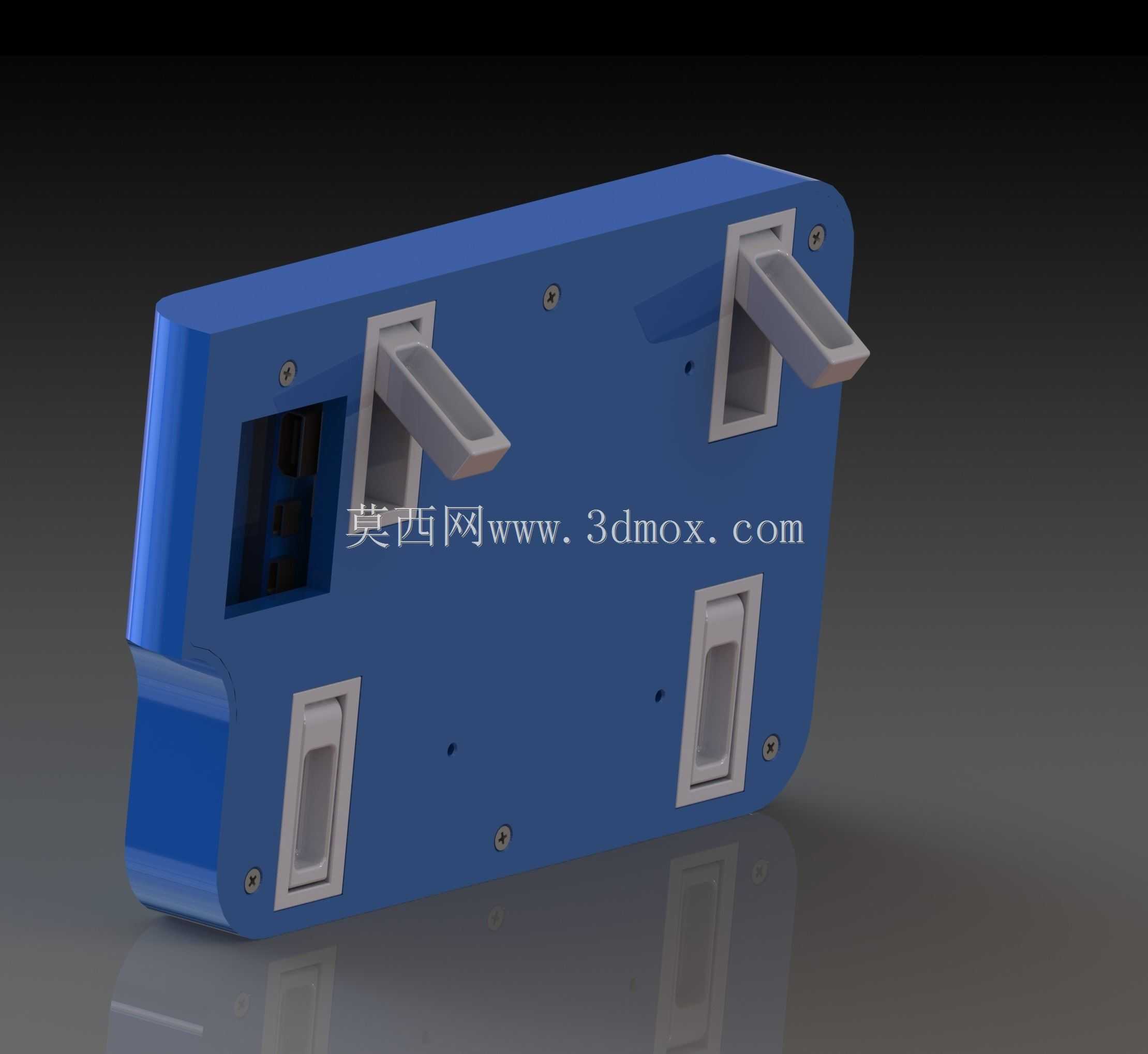

　　在工业控制、小型智能终端、桌面式检测设备的人机交互单元设计中，触控显示外框的结构合理性直接决定了终端的装配效率、长期使用可靠性与现场适配性。这款七英寸触控屏的外框结构，首先围绕嵌入式安装场景做了边界适配，外框周圈做了均匀的压边凸台，凸台宽度控制在8mm，既能够覆盖安装面板的开孔公差，又不会因为压边过宽挤占面板上其他操作元件的布置空间，安装时仅需要在面板上开出对应尺寸的矩形沉孔，将屏体从面板正面推入后，通过背部的卡扣或者螺丝柱即可完成固定，不需要额外设计复杂的压条结构，适配1.5mm到3mm厚度的冷轧钢面板、亚克力面板以及铝塑复合面板，覆盖绝大多数小型工业设备的面板材质选型范围。

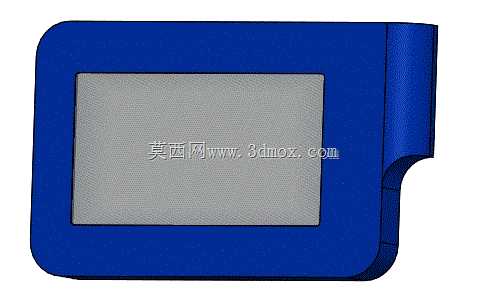

　　从功能特性来看，外框的视窗开口尺寸严格匹配七英寸电容触控屏的可视区域，视窗边缘做了0.5mm的内倒角，避免注塑或者3D打印成型时的锐边刮伤触控屏表面的偏光片，同时外框与触控屏之间预留了0.2mm的双面胶粘贴位，可选用厚度0.15mm的泡棉双面胶完成屏体与外框的粘接，既能够阻挡现场的粉尘、少量飞溅的切削液从视窗缝隙进入设备内部，又能缓冲设备运行时产生的振动，避免触控屏因为长期振动出现松脱、触控失灵的问题。外框的边角采用了R12的大圆角过渡，一方面是避免尖锐边角在安装、维护过程中划伤操作人员，另一方面大圆角结构能够降低注塑成型时的应力集中问题，减少批量生产时的翘曲变形概率，保证外框平面度控制在0.3mm以内，避免因为外框变形导致触控屏贴合不平整出现的触控漂移问题。

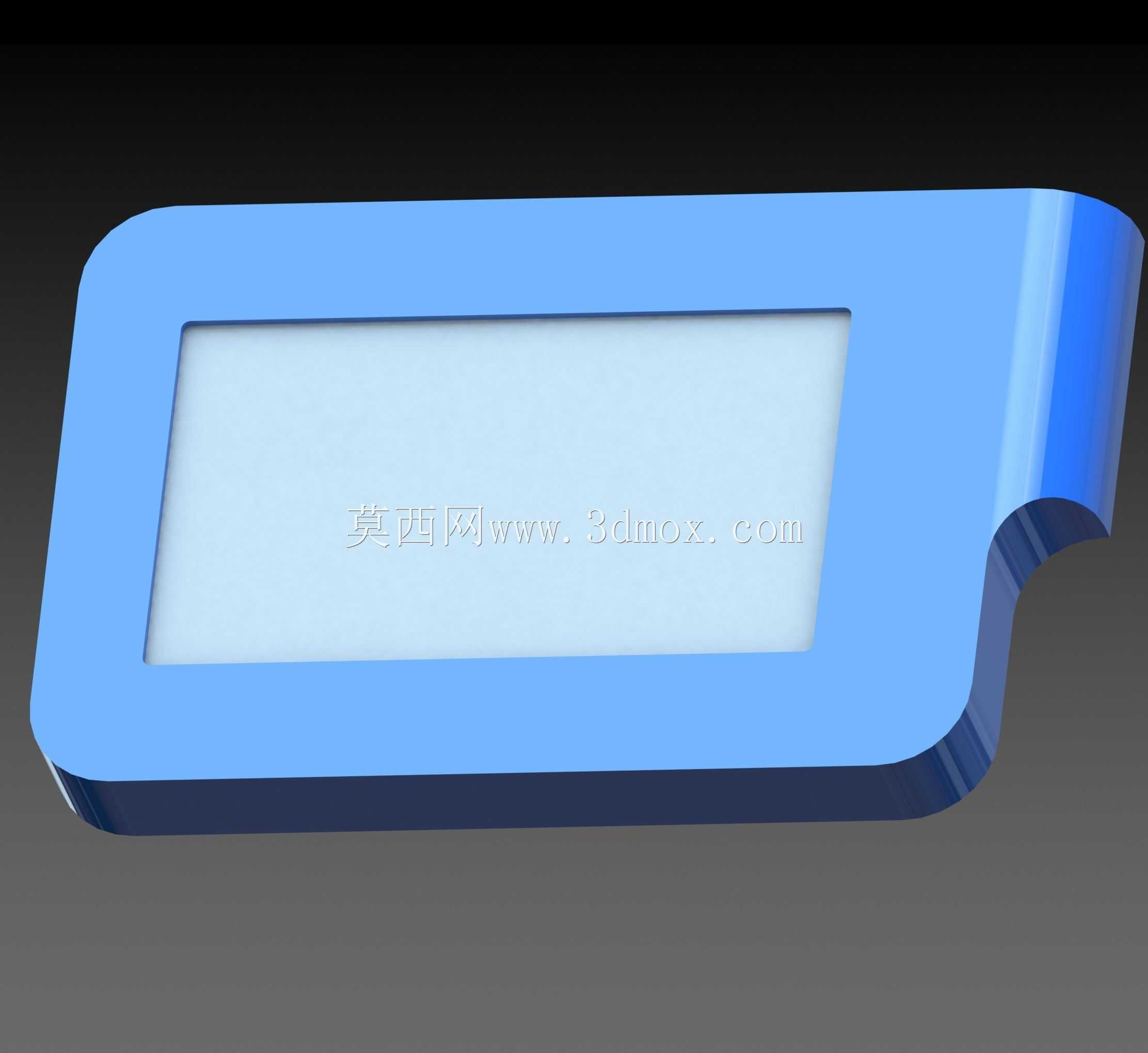

　　设计过程中首先对屏体的堆叠厚度做了精准测算，从触控面板表面到背部驱动电路板的总厚度为12.8mm，因此外框的内部容腔深度设计为13mm，背部预留了0.2mm的间隙用于粘贴绝缘麦拉片，避免驱动电路板上的元件与安装面板直接接触造成短路。外框的侧壁厚度统一设置为2.5mm，这个厚度既能够保证ABS或者PC材质注塑时的熔体流动性，避免出现缺胶、缩痕问题，又能控制整体重量，整套外框加上屏体的总重量控制在320g以内，不会对安装面板造成额外的负重压力。外框的右侧预留了一个小型的出线缺口，缺口宽度15mm，深度5mm，用于屏体FPC排线与设备主板的连接走线，缺口边缘做了圆弧过渡，避免组装时划伤排线外层的绝缘皮，同时缺口位置可以粘贴小型的线卡，将排线固定在外框侧壁，避免设备开合维护时拉扯排线导致接口松脱。

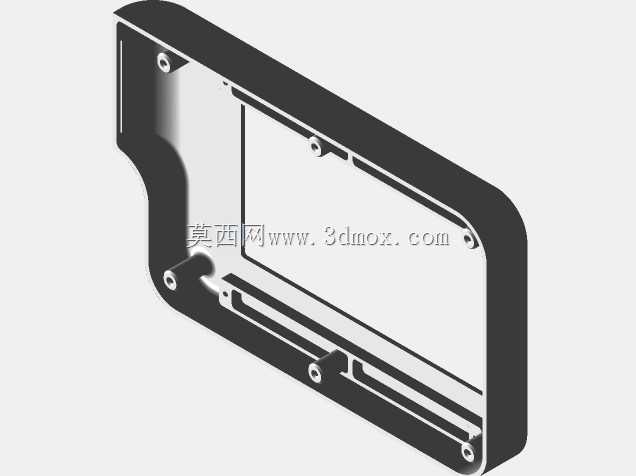

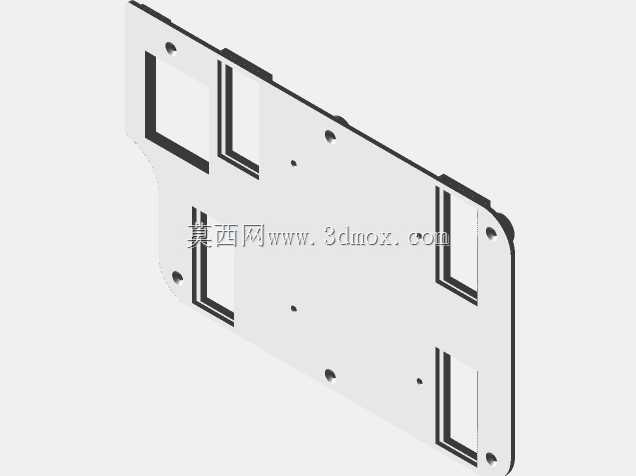

　　从实际应用场景出发，这款外框结构不仅适配常规的工业控制柜面板安装，也可以用于桌面式小型检测仪器的显示单元，比如实验室的小型温控设备、便携式数据采集终端，外框背部的四个螺丝柱采用M2.5的标准螺纹规格，孔深6mm，既可以用于固定屏体的驱动板，也可以根据需求扩展安装小型的遮光罩，避免强光环境下屏幕反光影响操作。在安装边界的设计上，外框的整体外形尺寸为182mm121mm，对应的面板开孔尺寸为166mm105mm，开孔公差允许±0.5mm，对于现场手工开孔的场景也有足够的容错空间，不需要高精度的数控开孔设备就能完成装配，降低了中小设备厂商的生产加工门槛。外框表面采用细晒纹处理，不需要额外做喷涂工艺，既能够减少日常使用时的指纹、划痕残留，也能控制生产制造成本，适合小批量设备生产以及设备改造项目的快速迭代需求。在结构强度验证层面，外框的侧壁做了均匀的加强筋布置，加强筋厚度1mm，高度3mm，间距15mm，能够保证外框在承受15N的正面按压力时形变量不超过0.2mm，不会因为操作人员按动屏幕时的力度导致外框变形凹陷，保证长期使用的结构稳定性。
