微雪1.5英寸128x128分辨率通信显示屏

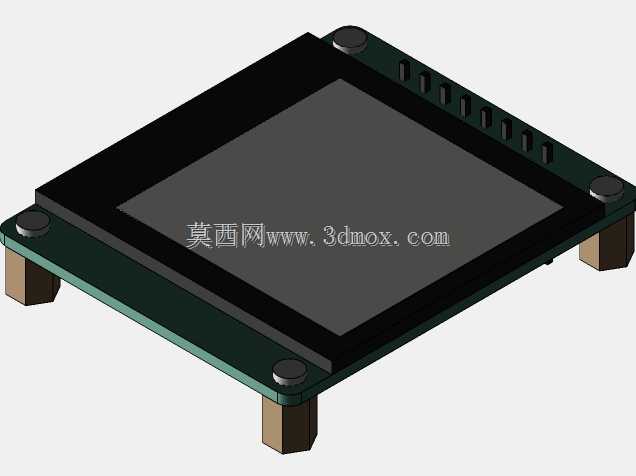

　　屏幕的有效显示区域位于PCB板的中心位置，外围是黑色的屏幕封装边框，建模时要区分开玻璃显示区、黑色封边、PCB基板三个部分的层级高度差，封边部分略高于玻璃表面，PCB板上除了屏幕本体，一侧排布了整排的通信接口焊盘，建模时要还原焊盘的间距与凸起高度，方便结构设计时预留接线或者排针焊接的空间，避免外壳与排针出现碰撞。从功能适配角度来说，这类屏幕支持I2C与SPI两种通信协议，对主控的IO资源占用较少，适合用在资源紧张的小型单片机系统里，所以在做整机结构设计时，不需要给它预留太大的散热空间，只要保证屏幕正面的可视区域不被外壳边框遮挡即可，同时要注意屏幕表面的玻璃层不能设计压接结构，固定压力只能施加在PCB的四个安装孔位置，防止压碎玻璃或者导致显示异常。在嵌入式硬件开发、小型智能设备的结构适配工作中，这类小尺寸方形显示屏是非常常见的交互部件，常被集成在手持检测设备、桌面小型传感终端、开源硬件开发套件、工业微型状态指示面板当中，用来输出字符参数、简易图标、状态提示等信息，替代传统的段码屏实现更灵活的显示效果。做这类部件的三维建模时，首先要优先确认安装边界的所有尺寸，不能只关注屏幕本身的可视区域参数——这块屏的PCB基板四个角设置了铜柱安装孔位，建模时要精准还原孔位的中心距、孔径大小，以及配套支撑铜柱的高度与安装座尺寸，避免结构装配时出现孔位错位、铜柱与周边器件干涉的问题。

　　建模过程中还要还原PCB板的边缘倒角、四个角固定孔周边的露铜区域细节，以及板上小型贴片元件的凸起高度，虽然这些细节不影响整体安装，但在做虚拟装配干涉检查时，这些微小的高度差可能会导致外壳内壁与板上元件剐蹭，尤其是做超薄外壳设计时，0.几毫米的高度差都可能导致装配失败。实际项目选型时，这类屏幕的安装方式非常灵活，既可以用铜柱支撑悬空安装在设备内部，也可以直接通过排针插接到主控板上，所以建模时要把两种安装状态的空间占用都考虑进去，比如直插排针时，屏幕底部到主控板表面的高度就是排针的长度，这个尺寸要准确，方便评估设备内部的纵向空间是否足够。

　　另外屏幕正面的可视角度范围对应的安装倾角也要结合使用场景调整，比如手持设备上安装时，屏幕平面与设备操作面的夹角通常在15到30度之间，建模时可以把屏幕作为独立子装配体，方便后续调整安装角度时不需要重新绘制整个模型。很多新手建模时容易忽略屏幕背面的元件高度，只做正面的屏幕和PCB外形，导致装配时背面的电容、驱动芯片与底部的主控板元件干涉，这块屏的驱动芯片位于PCB背面中心位置，建模时要准确还原芯片的长宽高尺寸，预留足够的避让空间。还有四个角的固定铜柱，下端通常是外螺纹拧入主控板的固定孔，上端是内螺纹通过螺丝锁紧屏幕PCB，建模时要还原铜柱的六角或者圆柱外形，以及螺纹段的长度，方便生成BOM表时直接统计标准件规格。

　　在做外观渲染时，玻璃显示区要设置成半哑光的深灰色材质，模拟熄屏状态下的屏幕质感，黑色封边用磨砂塑料材质，PCB板用典型的阻焊绿油材质，焊盘部分做亮锡的金属质感，这样导出的工程图或者渲染图可以直接用于结构评审，不需要额外调整材质参数。对于做开源硬件二次开发的结构工程师来说，这个模型可以直接导入到自己的整机装配体中，快速完成屏幕部分的布局，不需要自己从零开始测绘，节省大量的测绘时间，尤其是在项目初期方案验证阶段，准确的外围尺寸模型可以快速评估整体结构的可行性，避免后期开模后才发现屏幕安装位置不合适的问题。还要注意屏幕的FPC排线如果是侧接的版本，要预留排线弯折的空间，不过这款屏是直插式接口，不需要考虑排线弯折半径，只需要预留排针的焊接空间即可，整体结构非常紧凑，适合用在对体积要求比较严格的小型智能设备上，比如迷你环境检测仪、小型桌面时钟、开源掌机的副屏、设备状态参数显示屏等场景，安装时不需要额外的固定支架，依靠四个铜柱就可以实现稳定固定，抗振动性能也能满足一般工业场景的使用要求。
