XH-M802无源HIFI音调前置功放板结构设计

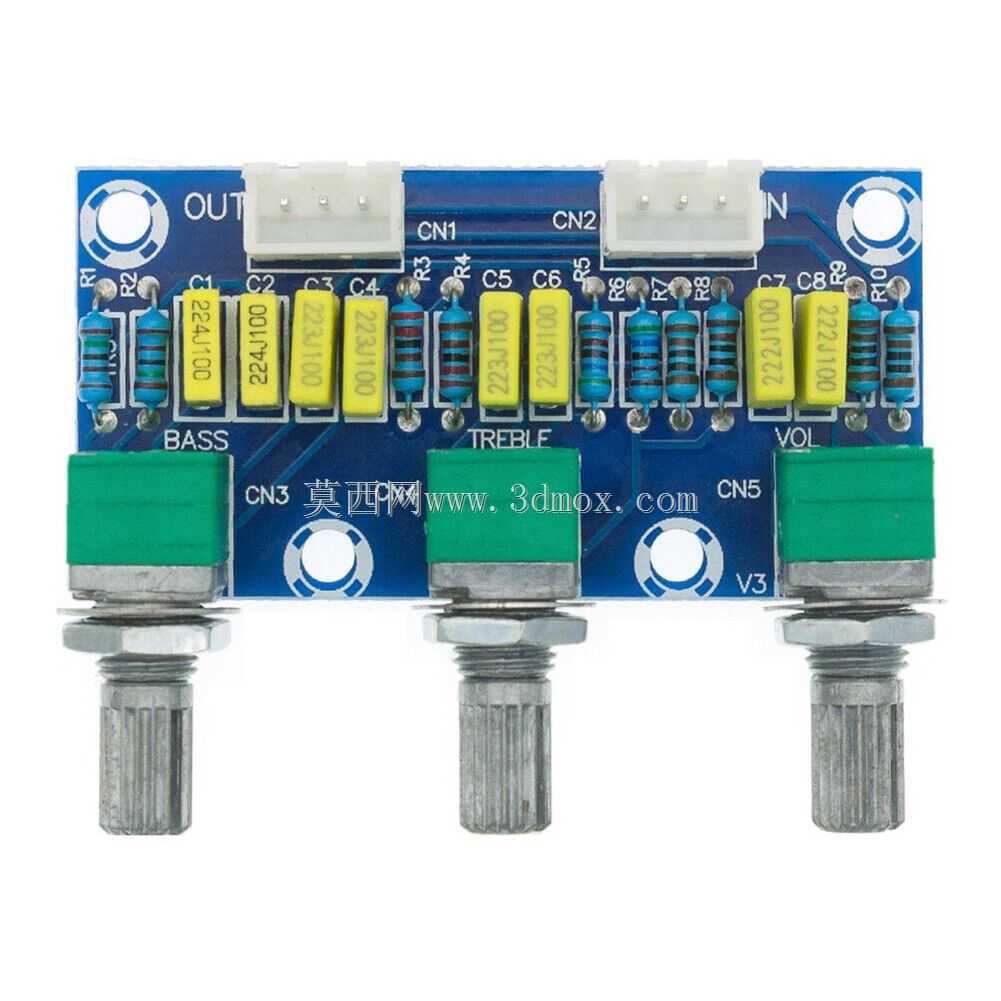

　　在桌面音频系统搭建、小型有源音箱改装、车载音频升级这类实际工程场景里，无源音调前置板的选型一直是结构工程师和音频DIY从业者绕不开的环节，这款XH-M802音调板的三维结构设计，完全围绕实际装机的安装适配、操作便利性、电路布局合理性展开，没有多余的装饰性结构，所有外形特征都服务于功能实现。从实际安装边界来看，板体采用标准FR-4玻纤基板设计，整体长宽尺寸适配多数小型功放机箱的内部预留空间，板边预留的三个固定孔位完全匹配M3铜柱安装规格，孔位间距经过校准，既可以直接固定在通用塑料机箱的安装柱上，也能搭配铜柱实现层叠安装，不会和周边的电源板、功放模块产生结构干涉。

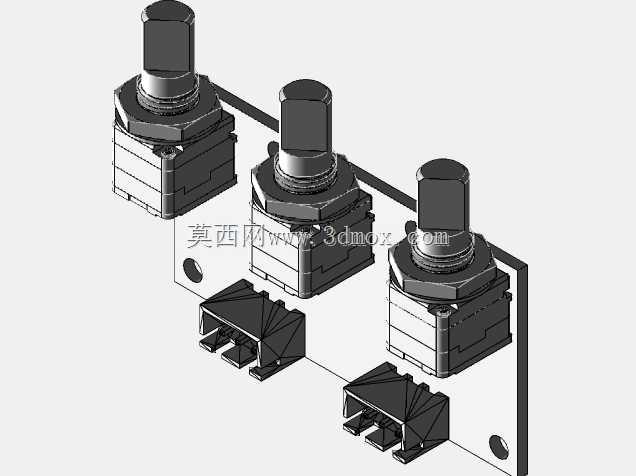

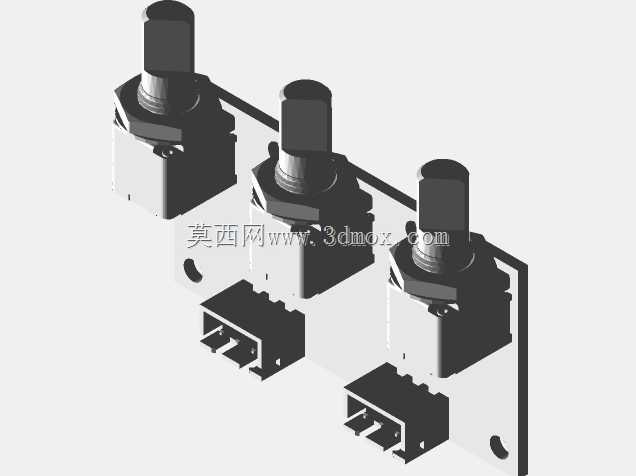

　　板载的三个电位器采用同轴一字排列布局，电位器轴伸长度统一适配常规厚度的机箱面板，安装时不需要额外加装延长轴，旋钮锁紧后和面板贴合度良好，不会出现轴长过短导致旋钮凹陷、或是轴长过长导致旋钮突出过多的问题，三个电位器分别对应低音调节、高音调节、主音量控制，操作逻辑符合常规音频设备的使用习惯，从左到右的排布顺序也和多数商用功放的面板布局一致，用户不需要额外适应操作逻辑。电路接口部分，板上的输入输出接插件采用卧式插座布局，插座高度低于板上最高的电容元件高度，接线后线材不会高出板体上沿，在机箱内部布线时可以顺着板边走线，不会和上盖产生挤压，接插件的引脚焊盘做了加大处理，多次插拔也不会出现焊盘脱落的问题，适合需要反复调试接线的DIY场景。

　　板上的元件布局遵循音频电路的信号流向设计，从输入到音调网络再到输出的路径最短，高低音调节回路的阻容元件对称排布，既减少了信号传输过程中的损耗，也从结构上避免了不同回路之间的信号串扰，电解电容和瓷片电容的排布预留了足够的焊接空间，手工焊接更换元件时不会出现元件之间互相干涉的情况。板上预留的散热空间经过核算，作为无源前置放大模块，本身工作时的发热量极低，不需要额外加装散热片，板体和周边结构件只需要预留2mm以上的空气间隙就能满足散热需求，不需要专门设计散热风道，大幅降低了整机结构设计的复杂度。

　　在实际适配场景中，这款板既可以搭配常见的AB类、D类后级功放板组成完整的音频放大系统，也可以直接作为有源音箱的内置音调模块使用，安装时不需要额外制作转接支架，直接利用板上的固定孔就能完成固定，电位器的轴径适配市面上通用的塑料旋钮、金属旋钮，不需要单独定制旋钮配件。从结构可靠性角度来看，板上的所有直插元件都采用卧式或矮体立式安装，元件最高高度控制在合理范围内，运输和使用过程中不会因为震动导致元件引脚变形，接插件的插拔力经过匹配，日常接线调试时不会出现插座被拔脱的问题。对于三维建模从业者来说，这个模型完整还原了板上所有元件的外形尺寸、安装位置、接口坐标，在做整机结构设计时可以直接导入装配，不需要反复测量实物尺寸，能有效缩短机箱设计、内部结构排布的周期，避免出现安装孔位错位、接口和面板开孔不匹配、电位器和面板干涉这类常见的设计问题。
