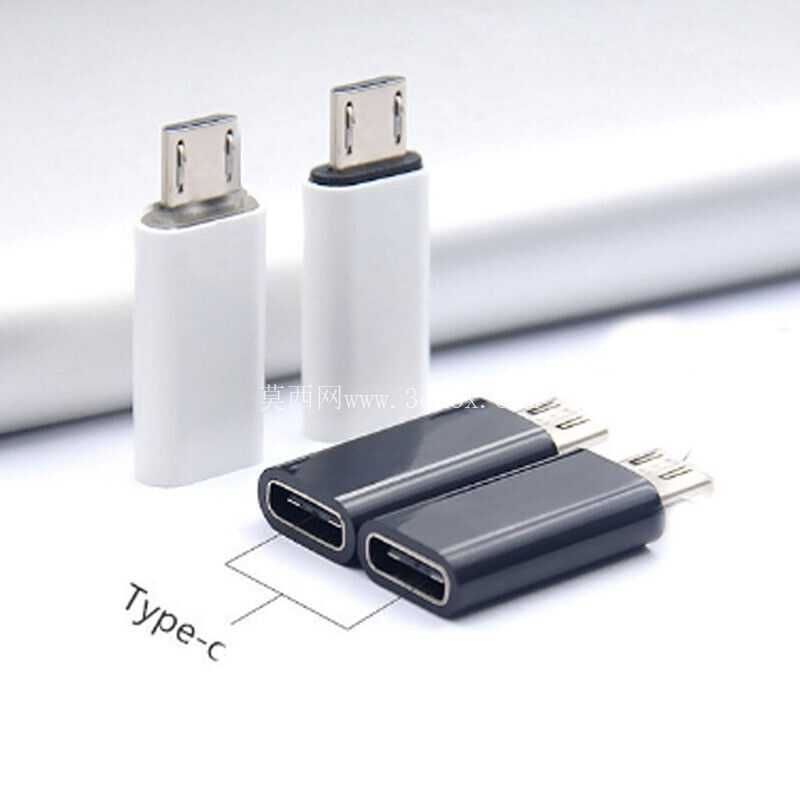

USBC转MicroUSB接口转换接头结构设计

　　在消费电子外设互联、工业手持终端调试、老旧数码设备数据传输场景中，不同世代USB接口的适配需求长期存在，这款接口转换结构正是为解决Type-C与Micro USB接口物理形态不兼容问题开发的实体转接方案。从实际使用场景来看，当下不少新款笔记本、便携调试设备仅配备USB-C接口，而大量存量工业检测模块、老式手持扫码枪、早期数码外设仍采用Micro USB作为数据与供电接口，直接更换设备线缆成本较高，通过这类转接结构即可快速实现跨接口的物理连通，无需额外定制专用线缆，大幅降低现场调试、日常外设互联的配件适配成本。

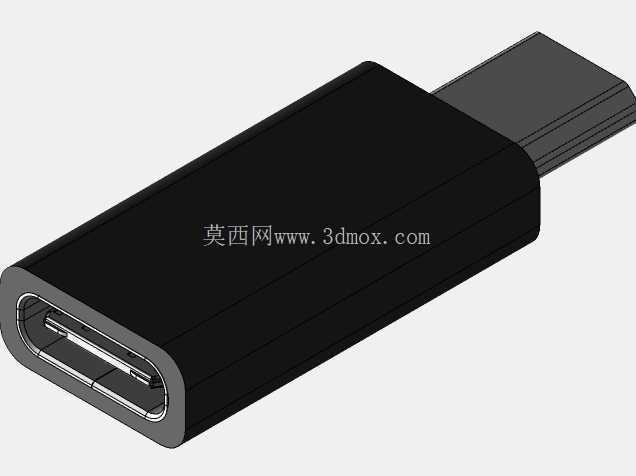

　　从结构设计思路来看，这款转接件采用一体式注塑外壳包裹内部金属导通端子的经典结构，外壳整体做圆角过渡处理，避免插拔时边缘刮手，同时外壳壁厚控制在1.2mm左右，兼顾结构强度与整体轻量化需求，日常插拔过程中不会因外力挤压出现外壳开裂问题。内部端子排布严格遵循USB-IF规范中Type-C母座与Micro USB公头的引脚定义，对应电源、数据、接地引脚一一导通，同时在端子与外壳内壁之间预留0.3mm的绝缘间隙，避免引脚接触外壳金属屏蔽层导致的短路风险。公头部分伸出长度控制在6.5mm，刚好匹配标准Micro USB接口的插入深度，插入后不会出现过深顶坏设备接口母座、或是过浅导致接触不良的问题；母座端的开口深度控制在7.2mm，适配标准Type-C公头的插入尺寸，接口边缘做0.2mm的倒角导向，方便用户盲插时快速对位，减少插针对位不准导致的端子弯折损坏。

　　从安装与使用边界来看，这款转接件整体外形为长条形结构，宽度14mm、厚度7mm，插入设备后突出设备表面的长度约为22mm，在狭小空间内使用时不会与相邻接口产生干涉，比如在并排布置多接口的工业集线器上使用时，不会遮挡旁边的其他USB接口。外壳表面做细磨砂纹理处理，增加插拔时的手部摩擦力，即使手上带有少量汗渍也能顺利完成插拔操作，不会出现打滑难以拔出的情况。内部金属端子采用磷青铜材质镀镍处理，保证多次插拔后的接触可靠性，正常使用场景下可承受超过10000次的插拔循环而不出现接触电阻超标的问题。两端接口的金属屏蔽层与外壳内部的金属衬套连通，形成完整的电磁屏蔽腔体，传输高速数据时可减少外界电磁信号干扰，避免数据传输过程中出现丢包、传输速率下降的问题。

　　在实际选型适配时，需要注意这款转接结构仅支持标准USB2.0速率的传输与常规5V供电，不支持大电流快充与USB3.0以上的高速传输，适合用于普通数据同步、小功率外设供电的场景，比如连接老式Micro USB接口的调试模块给新型号笔记本做参数配置、给旧款Micro USB接口的蓝牙模块供电传数据等场景，完全可以满足使用需求。结构建模过程中，所有接口尺寸都严格按照通用串行总线的物理接口规范设定，公头与母座的配合公差控制在0.05mm以内，既保证插入时的顺滑度，又不会出现配合过松导致的接触脱落问题。外壳的分型面设置在转接件侧面中线位置，注塑生产时不会在外观面留下明显的合模线，同时外壳内壁设置有两条定位筋，装配内部端子组件时可以快速卡入定位，不需要额外打胶固定，提升装配效率的同时也避免胶水溢出污染接口端子。
