明纬LRS系列电源壁挂安装金属外壳结构

　　这款壳体结构针对小功率AC-DC单路输出开关电源的壁挂安装场景设计，适配明纬LRS-50-24M3规格的电源模块，解决常规电源模块只能导轨安装、无法直接固定在墙面或木质基层的使用痛点，常见于小型工控柜壁挂布线、墙面嵌入式供电点位、木工定制设备内置供电、弱电间分散式供电改造等场景，替代传统的导轨安装支架搭配外置接线盒的冗余方案，减少现场安装的配件数量，提升供电点位的整洁度。

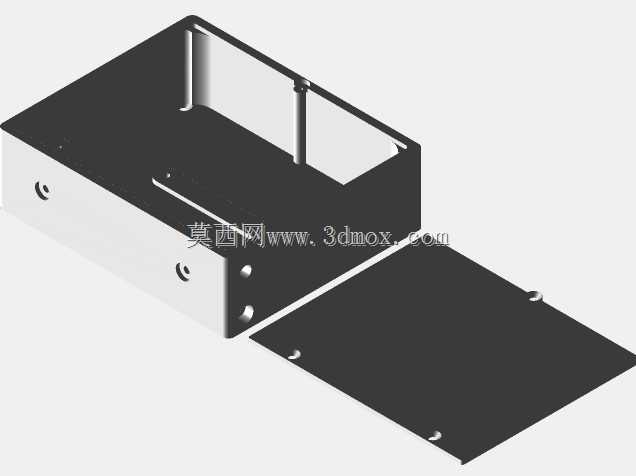

　　壳体采用分体式结构设计，分为主体容纳仓与可拆卸盖板两部分，主体容纳仓采用折边一体成型结构，侧壁预留电源输入输出的接线避让缺口，缺口位置做折边钝化处理，避免穿线时划伤线缆绝缘层；仓体内部预留电源模块的定位凸台，模块装入后不会在仓内发生窜动，避免运输或使用过程中模块移位导致接线松脱。盖板与主体仓采用侧边嵌入式卡合搭配螺丝锁附的固定方式，盖板边缘做下沉式折边，盖合后与主体仓表面齐平，无突出棱角，既可以减少灰尘从拼接缝隙进入壳体内部，也能避免安装过程中锋利边缘划伤操作人员。

　　安装固定结构的设计充分考虑现场施工的实际工况，壳体背部预留适配M3规格螺丝的固定孔位，孔位间距匹配常规86型接线盒的安装孔距，同时兼容干墙、木质墙面两种基层的固定需求：在石膏板等轻质干墙安装时，可搭配常规石膏板膨胀螺栓固定，孔位周边做局部压型加强，避免螺丝锁附时壳体背部变形；在实木、多层板等木质基层安装时，可直接使用自攻螺丝锁附，无需额外加装固定支架。壳体内部的净空尺寸完全匹配对应规格电源模块的外形尺寸，模块装入后输入端与输出端的接线位置刚好对准壳体侧壁的接线缺口，接线完成后线缆不会出现过度弯折，符合电气布线的弯曲半径要求；壳体侧壁预留散热间隙，模块工作时产生的热量可以通过间隙自然对流散出，不会因为密闭空间导致模块过热降额。

　　设计过程中针对钣金加工的工艺性做了多处优化，所有折边位置均预留合理的折弯内R角，避免折弯时出现板材开裂问题；所有孔位均采用冲压成型，孔边无毛刺，减少后续去毛刺的工序时长；盖板与主体仓的配合公差控制在合理范围，既不会因为公差过小导致装配卡滞，也不会因为公差过大出现拼接缝隙不均的问题。在实际设备配套场景中，这款壳体可以直接嵌入小型木工机械的机身侧壁，为设备的控制回路提供稳定的24V直流供电，无需额外设计电源安装仓，缩短设备的结构设计周期；在弱电改造项目中，这款壳体可以直接固定在墙面隐蔽位置，为门禁、小型传感器、LED指示回路供电，替代传统的明装电源盒，提升施工后的美观度。壳体的边角位置均做圆角过渡处理，安装在人员可触碰的位置时不会出现磕碰划伤的风险；盖板锁附螺丝采用沉头设计，螺丝锁入后与盖板表面齐平，无突出的螺丝头，避免积灰也提升整体外观的一致性。针对不同的使用环境，壳体的板材厚度选用常规钣金加工的通用厚度，既具备足够的结构强度，在安装锁附时不会发生变形，也不会因为板材过厚导致整体重量过大，增加墙面安装的负载。
